Спосіб визначення геометричних параметрів колових підкранових колій

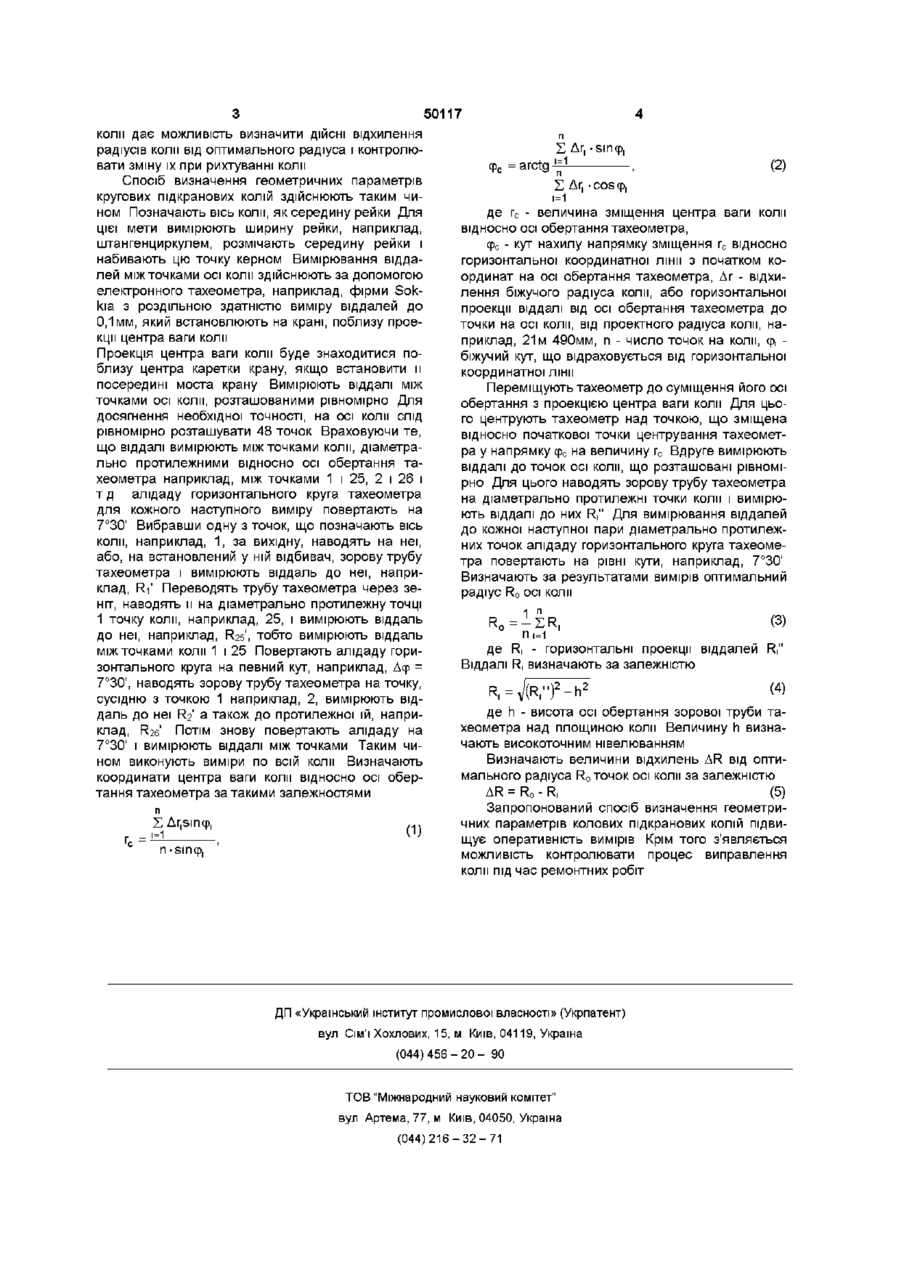

Спосіб визначення геометричних параметрів колових підкранових колій, який полягає у тому, що позначають вісь коли як середину рейки, вимірюють віддалі між точками осі коли, розташованими рівномірно, визначають за результатами вимірів оптимальний радіус осі коли і відхилення від нього точок осі коли, який відрізняється тим, що вимірювання віддалей між точками здійснюють за допомогою електронного тахеометра, який встановлюють на крані поблизу проекції центра ваги коли, додатково визначають координати центра ваги коли відносно осі обертання тахеометра, переміщують останній до суміщення його осі обертання з проекцією центра ваги коли і вдруге вимірюють віддалі до точок осі коли Винахід відноситься до інженерно-геодезичних вимірів геометричних параметрів підіймальнотранспортного обладнання, зокрема, колових підкранових колій реакторних відділень АЕС Відомий спосіб визначення геометричних параметрів колових підкранових колій, який заключається утому, що позначають вісь коли, як середину рейки, вимірюють віддалі між точками осі коли розташованими рівномірно, визначають за результатами вимірів оптимальний радіус осі коли і відхилення від нього точок осі коли (Бурак К Е О контроле за состоянием подкранового пути полярного крана реакторного отделения АЭС Геодезия и картография, 1993 № 5 — с 20-22) Але відомий спосіб є трудомістким внаслідок застосування 50-метрових рулеток для вимірювання віддалей між точками коли Він не забезпечує оперативності вимірювань і подальшого контролю рихтування коли Крім того, для проведення вимірів необхідно піднімати або опускати механізми крана В основу винаходу поставлене завдання вдосконалити спосіб визначення геометричних параметрів колових підкранових колій, в якому введення нової операції дало б можливість удосконалити технологію процесу вимірів і оперативно визначати величини відхилень коли як різниці дійсного і оптимального радіусів коли це забезпечить спрощення процесу вимірів і підвищить оперативність IX Поставлене завдання вирішують тим що у способі визначення геометричних параметрів колових підкранових колій, який заключається у тому, що позначають вісь коли як середину рейки, вимірюють віддалі між точками осі коли, розташованими рівномірно, визначають за результатами вимірів оптимальний радіус осі коли і відхилення від нього точок осі коли, згідно з винаходом, вимірювання віддалей між точками здійснюють за допомогою електронного тахеометра, який встановлюють на крані, поблизу проекції центра ваги колі додатково визначають координати центра ваги коли відносно осі обертання тахеометра, переміщують останній до суміщення його осі обертання з проекцією центра ваги коли і вдруге вимірюють віддалі до точок осі коли Встановлення тахеометра поблизу центра ваги коли і подальше суміщення його осі обертання з проекцією центра ваги коли дозволяє зменшити трудомісткість вимірів і підвищити оперативність їх 3 однієї установки тахеометра, тільки повертаючи його алідаду і зорову трубу, можна виміряти необхідну КІЛЬКІСТЬ радіусів і діаметрів Вимір віддалей потребує менше часу, оскільки виключається натягування рулетки довжиною 50м для виміру діаметрів величиною близько 43м і зміна положення механізмів крану Подальше суміщення осі обертання тахеометра з проекцією центра ваги О ю 50117 коли дає можливість визначити ДІЙСНІ відхилення радіусів коли від оптимального радіуса і контролювати зміну їх при рихтуванні коли Спосіб визначення геометричних параметрів кругових підкранових колій здійснюють таким чином Позначають вісь коли, як середину рейки Для цієї мети вимірюють ширину рейки, наприклад, штангенциркулем, розмічають середину рейки і набивають цю точку керном Вимірювання віддалей між точками осі коли здійснюють за допомогою електронного тахеометра, наприклад, фірми Sokkia з роздільною здатністю виміру віддалей до 0,1мм, який встановлюють на крані, поблизу проекції центра ваги коли Проекція центра ваги коли буде знаходитися поблизу центра каретки крану, якщо встановити и посередині моста крану Вимірюють віддалі між точками осі коли, розташованими рівномірно Для досягнення необхідної точності, на осі коли слід рівномірно розташувати 48 точок Враховуючи те, що віддалі вимірюють між точками коли, діаметрально протилежними відносно осі обертання тахеометра наприклад, між точками 1 і 25, 2 і 26 і т д алідаду горизонтального круга тахеометра для кожного наступного виміру повертають на 7°30' Вибравши одну з точок, що позначають вісь коли, наприклад, 1, за вихідну, наводять на неї, або, на встановлений у ній відбивач, зорову трубу тахеометра і вимірюють віддаль до неї, наприклад, R-i1 Переводять трубу тахеометра через зеніт, наводять и на діаметрально протилежну точці 1 точку коли, наприклад, 25, і вимірюють віддаль до неї, наприклад, R25', тобто вимірюють віддаль між точками коли 1 і 25 Повертають алідаду горизонтального круга на певний кут, наприклад, Дер = 7°30', наводять зорову трубу тахеометра наточку, сусідню з точкою 1 наприклад, 2, вимірюють віддаль до неї R2' а також до протилежної їй, наприклад, R261 Потім знову повертають алідаду на 7°30' і вимірюють віддалі між точками Таким чином виконують виміри по всій коли Визначають координати центра ваги коли відносно осі обертання тахеометра за такими залежностями Дг,5ІПф, п - s i n ф, (1) Дг, - sinф, фс = arctg 1=1 (2) Дг, -coscp. 1=1 де гс - величина зміщення центра ваги коли відносно осі обертання тахеометра, Фс - кут нахилу напрямку зміщення гс відносно горизонтальної координатної лінії з початком координат на осі обертання тахеометра, Дг - відхилення біжучого радіуса коли, або горизонтальної проекції віддалі від осі обертання тахеометра до точки на осі коли, від проектного радіуса коли, наприклад, 21м 490мм, п - число точок на коли, е , р біжучий кут, що відраховується від горизонтальної координатної лінії Переміщують тахеометр до суміщення його осі обертання з проекцією центра ваги коли Для цього центрують тахеометр над точкою, що зміщена відносно початкової точки центрування тахеометра у напрямку фс на величину гс Вдруге вимірюють віддалі до точок осі коли, що розташовані рівномірно Для цього наводять зорову трубу тахеометра на діаметрально протилежні точки коли і вимірюють віддалі до них R," Для вимірювання віддалей до кожної наступної пари діаметрально протилежних точок алідаду горизонтального круга тахеометра повертають на рівні кути, наприклад, 7°30' Визначають за результатами вимірів оптимальний радіус Ro осі коли 1 R0=-SR, (3) П і=1 де R, - горизонтальні проекції віддалей R," Віддалі R, визначають за залежністю (4) R/f-h2 R, де h - висота осі обертання зорової труби тахеометра над площиною коли Величину h визначають високоточним нівелюванням Визначають величини відхилень AR від оптимального радіуса Ro точок осі коли за залежністю AR = Ro - R, (5) Запропонований спосіб визначення геометричних параметрів колових підкранових колій підвищує оперативність вимірів Крім того з'являється можливість контролювати процес виправлення коли під час ремонтних робіт ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
