Установка для мокрого осадження пилу

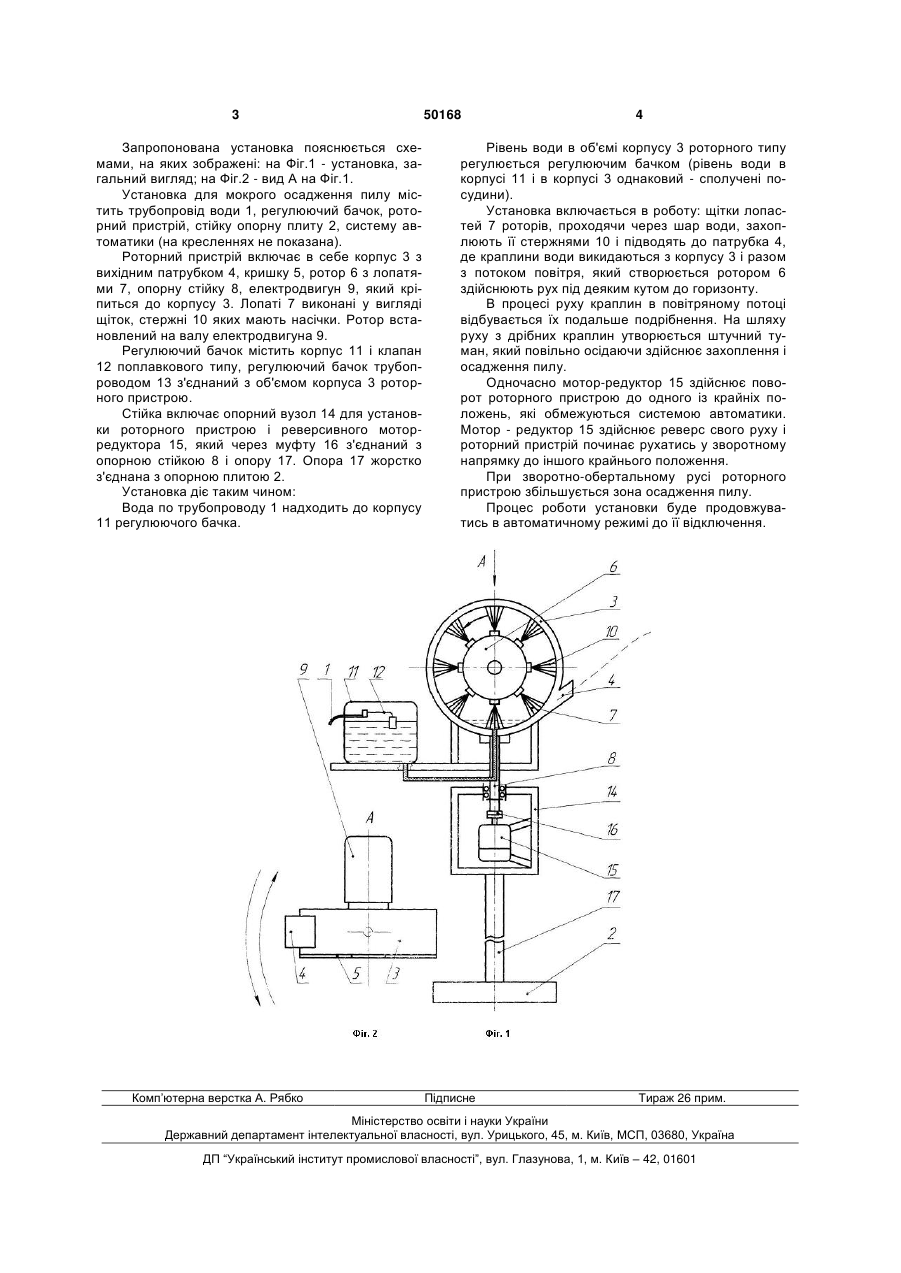

1. Установка для мокрого осадження пилу, що містить роторний пристрій, який включає корпус з вихідним патрубком, ротор з лопатями, кришку і електропривід, систему водопостачання і систему автоматики, яка відрізняється тим, що об'єм корпусу роторного пристрою з'єднаний з системою водопостачання через регулюючий бачок, при цьому лопаті ротора виконані у вигляді щіток, а роторний пристрій встановлений з можливістю здійснювати зворотно-обертальний рух. 2. Установка за п. 1, яка відрізняється тим, що на стержнях щіток лопатей ротора виконані насічки. (19) (21) u200912958 (22) 14.12.2009 (24) 25.05.2010 (46) 25.05.2010, Бюл.№ 10, 2010 р. (72) ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ТКАЧ АНАТОЛІЙ АНАТОЛІЙОВИЧ, ЗІНОВІК МИХАЙЛО АРКАДІЙОВИЧ, ОРИШАКА ОЛЕГ ВОЛОДИМИРОВИЧ, ТИЩЕНКО ЛЮДМИЛА ВАСИЛІВНА, ВОДА ОЛЕНА ОЛЕКСАНДРІВНА (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 Запропонована установка пояснюється схемами, на яких зображені: на Фіг.1 - установка, загальний вигляд; на Фіг.2 - вид А на Фіг.1. Установка для мокрого осадження пилу містить трубопровід води 1, регулюючий бачок, роторний пристрій, стійку опорну плиту 2, систему автоматики (на кресленнях не показана). Роторний пристрій включає в себе корпус 3 з вихідним патрубком 4, кришку 5, ротор 6 з лопатями 7, опорну стійку 8, електродвигун 9, який кріпиться до корпусу 3. Лопаті 7 виконані у вигляді щіток, стержні 10 яких мають насічки. Ротор встановлений на валу електродвигуна 9. Регулюючий бачок містить корпус 11 і клапан 12 поплавкового типу, регулюючий бачок трубопроводом 13 з'єднаний з об'ємом корпуса 3 роторного пристрою. Стійка включає опорний вузол 14 для установки роторного пристрою і реверсивного моторредуктора 15, який через муфту 16 з'єднаний з опорною стійкою 8 і опору 17. Опора 17 жорстко з'єднана з опорною плитою 2. Установка діє таким чином: Вода по трубопроводу 1 надходить до корпусу 11 регулюючого бачка. Комп’ютерна верстка А. Рябко 50168 4 Рівень води в об'ємі корпусу 3 роторного типу регулюється регулюючим бачком (рівень води в корпусі 11 і в корпусі 3 однаковий - сполучені посудини). Установка включається в роботу: щітки лопастей 7 роторів, проходячи через шар води, захоплюють її стержнями 10 і підводять до патрубка 4, де краплини води викидаються з корпусу 3 і разом з потоком повітря, який створюється ротором 6 здійснюють рух під деяким кутом до горизонту. В процесі руху краплин в повітряному потоці відбувається їх подальше подрібнення. На шляху руху з дрібних краплин утворюється штучний туман, який повільно осідаючи здійснює захоплення і осадження пилу. Одночасно мотор-редуктор 15 здійснює поворот роторного пристрою до одного із крайніх положень, які обмежуються системою автоматики. Мотор - редуктор 15 здійснює реверс свого руху і роторний пристрій починає рухатись у зворотному напрямку до іншого крайнього положення. При зворотно-обертальному русі роторного пристрою збільшується зона осадження пилу. Процес роботи установки буде продовжуватись в автоматичному режимі до її відключення. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
