Спосіб електрошлакової наплавки

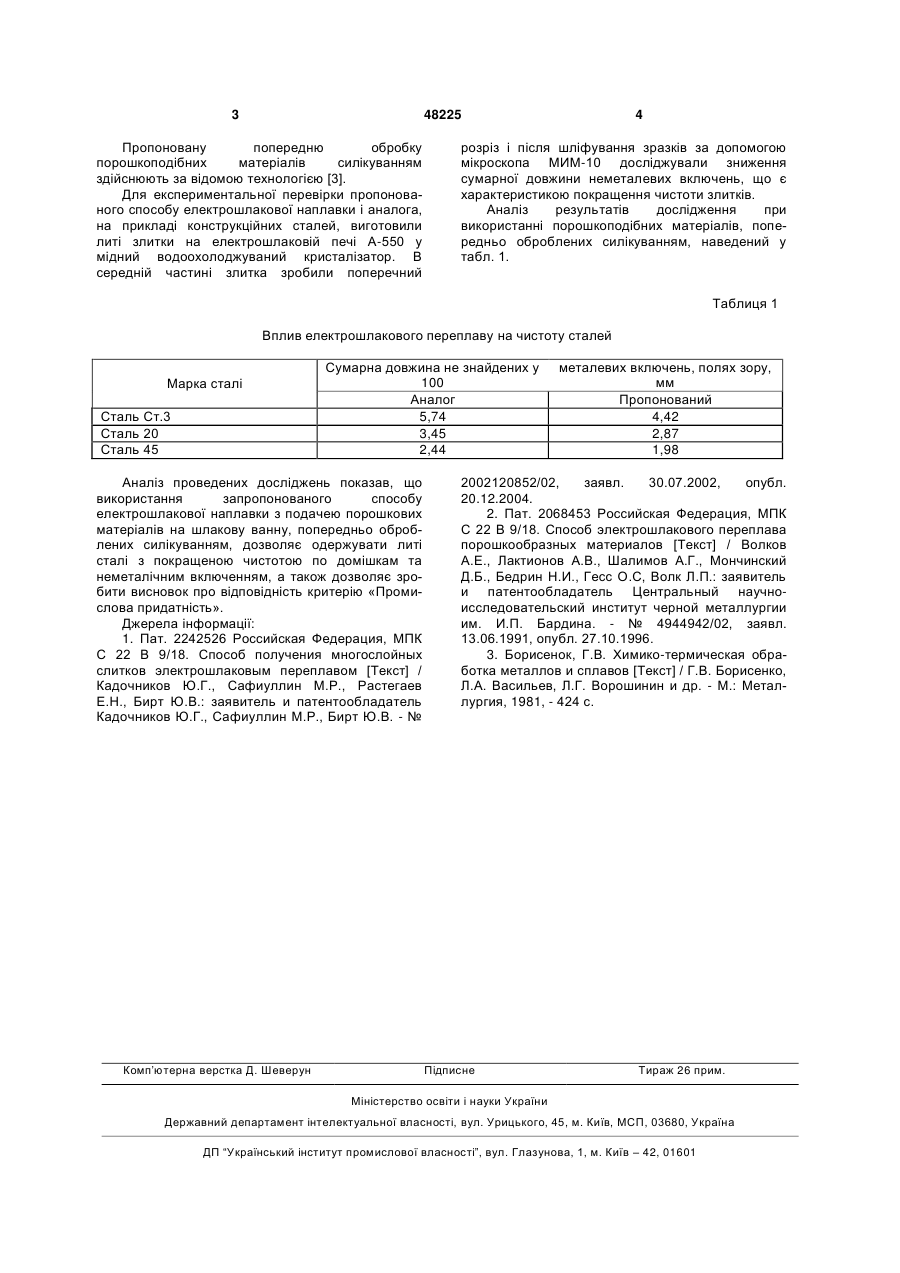

Спосіб електрошлакової наплавки, що включає наведення шлакової ванни в охолоджуваному кристалізаторі, переплав витратного електрода суцільного перетину, подачу гранульованої присадки на шлакову ванну, який відрізняється тим, що гранули, які подаються на шлакову ванну, попередньо оброблені силікуванням. (19) (21) u200909631 (22) 21.09.2009 (24) 10.03.2010 (46) 10.03.2010, Бюл.№ 5, 2010 р. (72) ПОПОВ ВЕНІАМІН СТЕПАНОВИЧ, БІЛОНИК ІГОР МЕТОДІЙОВИЧ, КАПУСТЯН ОЛЕКСІЙ ЄВГЕНОВИЧ, ПЕТРАШОВ ОЛЕКСАНДР СЕРГІЙОВИЧ 3 48225 Пропоновану попередню обробку порошкоподібних матеріалів силікуванням здійснюють за відомою технологією [3]. Для експериментальної перевірки пропонованого способу електрошлакової наплавки і аналога, на прикладі конструкційних сталей, виготовили литі злитки на електрошлаковій печі А-550 у мідний водоохолоджуваний кристалізатор. В середній частині злитка зробили поперечний 4 розріз і після шліфування зразків за допомогою мікроскопа МИМ-10 досліджували зниження сумарної довжини неметалевих включень, що є характеристикою покращення чистоти злитків. Аналіз результатів дослідження при використанні порошкоподібних матеріалів, попередньо оброблених силікуванням, наведений у табл. 1. Таблиця 1 Вплив електрошлакового переплаву на чистоту сталей Марка сталі Сталь Ст.3 Сталь 20 Сталь 45 Сумарна довжина не знайдених у 100 Аналог 5,74 3,45 2,44 Аналіз проведених досліджень показав, що використання запропонованого способу електрошлакової наплавки з подачею порошкових матеріалів на шлакову ванну, попередньо оброблених силікуванням, дозволяє одержувати литі сталі з покращеною чистотою по домішкам та неметалічним включенням, а також дозволяє зробити висновок про відповідність критерію «Промислова придатність». Джерела інформації: 1. Пат. 2242526 Российская Федерация, МПК С 22 В 9/18. Способ получения многослойных слитков электрошлаковым переплавом [Текст] / Кадочников Ю.Г., Сафиуллин М.Р., Растегаев Е.Н., Бирт Ю.В.: заявитель и патентообладатель Кадочников Ю.Г., Сафиуллин М.Р., Бирт Ю.В. - № Комп’ютерна верстка Д. Шеверун металевих включень, полях зору, мм Пропонований 4,42 2,87 1,98 2002120852/02, заявл. 30.07.2002, опубл. 20.12.2004. 2. Пат. 2068453 Российская Федерация, МПК С 22 В 9/18. Способ электрошлакового переплава порошкообразных материалов [Текст] / Волков А.Е., Лактионов А.В., Шалимов А.Г., Мончинский Д.Б., Бедрин Н.И., Гесс О.С, Волк Л.П.: заявитель и патентообладатель Центральный научноисследовательский институт черной металлургии им. И.П. Бардина. - № 4944942/02, заявл. 13.06.1991, опубл. 27.10.1996. 3. Борисенок, Г.В. Химико-термическая обработка металлов и сплавов [Текст] / Г.В. Борисенко, Л.А. Васильев, Л.Г. Ворошинин и др. - М.: Металлургия, 1981, - 424 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
