Пристрій для фіксації зусилля натягу арматурного пучка

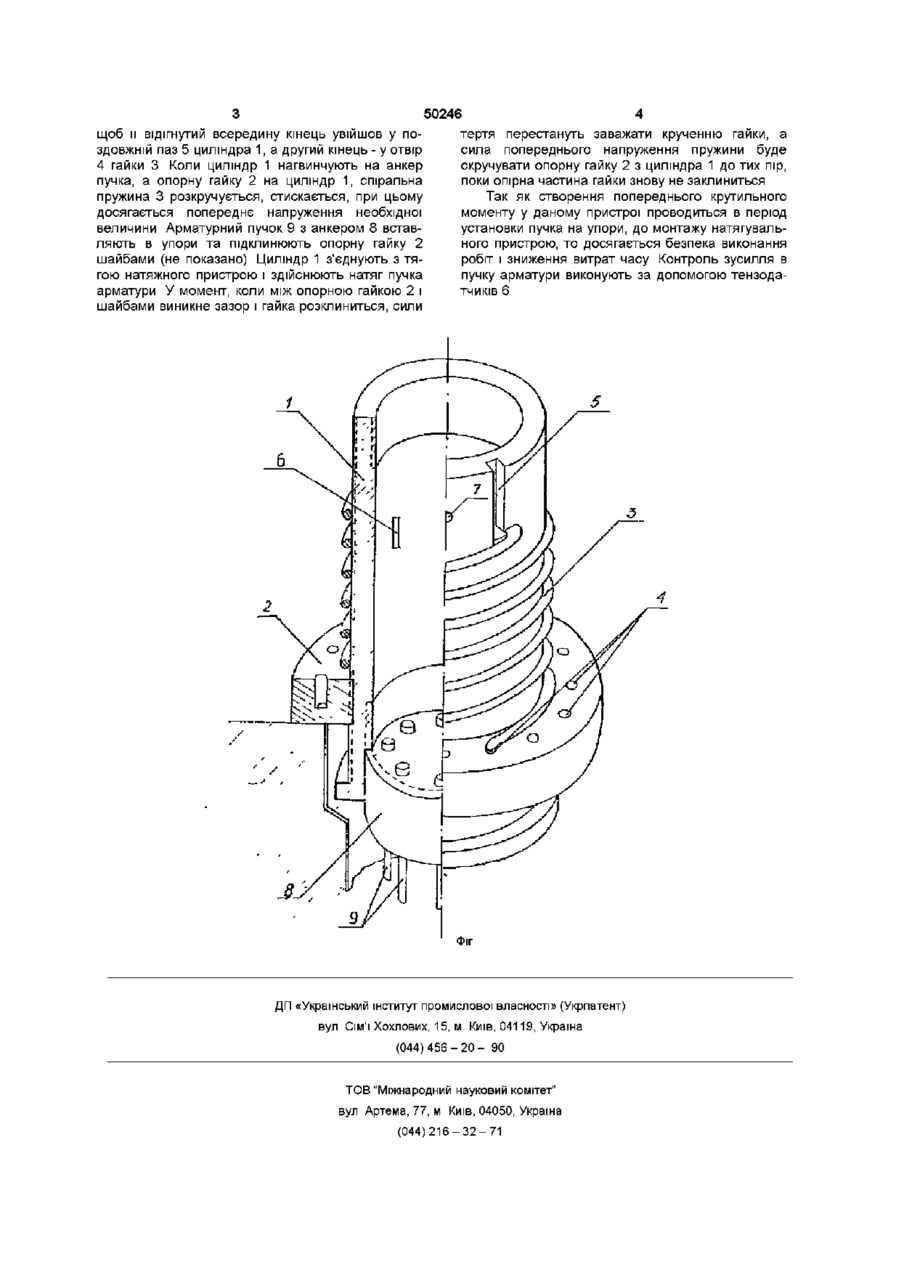

Пристрій для фіксації зусилля натягу арматурного пучка, що містить анкер з закріпленими кінцями пучка арматури, розташований у нижній частині порожнистого циліндра, з яким анкер з'єднаний нарізним сполученням, опорну гайку, нагвинчену на циліндр зовні, який відрізняється тим, що на циліндрі розміщена циліндрична пружина, один кінець якої жорстко з'єднаний з опорною гайкою, а другий - з циліндром з можливістю попереднього нагвинчування опорної частини на циліндр до установки арматурного пучка в анкер Винахід відноситься до виконання робіт при будівництві попередньо напружених залізобетонних споруд На СЬОГОДНІШНІЙ день існує проблема підвищення продуктивності процесу натягу та безпеки праці персоналу при виконанні робіт з натягу арматурних пучків Відомий пристрій для контролю і фіксації зусилля натягу арматурного пучка складається із анкера з закріпленою у ньому арматурою пучка, розміщеного в канавкоформувачі будівельної конструкції, має опорну гайку та засіб для контролю зусилля в арматурному пучку (Бонгин Н М , Контроль натяжения арматуры предварительнонапряженных конструкций М , 1976, с 32) Але цей пристрій має невисоку точність вимірювання зусилля натягу та вимагає центрування обладнання для натягу відносно ВІСІ пучка Крім цього, недоліком аналога є необхідність у додатковому забезпеченні безпеки робіт Найбільш близьким аналогом до винаходу, що заявляється, є пристрій для контролю та фіксації зусилля натягу арматурного пучка (а с СРСР № 613051), який має анкер, в якому закріплені КІНЦІ пучка арматури, порожнистий циліндр, з'єднаний з анкером нерозрізним сполученням Циліндр має зовнішнє різьблення, опорну гайку, нагвинчену на циліндр зовні, а на внутрішніх утворюючих площинах циліндрах розміщені тензодатчики Фіксація анкера у такому пристрої досягається тим, що опорну частину нагвинчують вручну на порожнистий циліндр до упора в опорну плиту Недоліком описаного пристрою є необхідність ручної роботи, високий рівень небезпеки та витрати часу натягу Технічною задачею, яка вирішується винаходом, що заявляється, є прискорення процесу натягу та підвищення безпеки праці шляхом автоматичної фіксації анкера Суть винаходу полягає в тому, що пристрій для контролю і фіксації зусилля натягу арматурного пучка має анкер з закріпленою в ньому арматурою пучка, порожнистий циліндр, з'єднаний з анкером нарізним сполученням На внутрішній поверхні циліндру розташовані тензодатчики Новим є те, що на циліндрі розміщена циліндрична пружина, один кінець якої жорстко з'єднаний з опорною гайкою, а другий - з циліндром з можливістю попереднього нагвинчування опорної гайки на циліндр до установки арматурного пучка в упори На кресленні (фіг) зображено загальний вигляд пристрою з частковим розрізом На порожнистому циліндрі 1 з ЗОВНІШНІМ різьбленням розташована опорна гайка 2 і спіральна пружина 3 Нижній кінець пружини закріплено в одному з отворів 4 опорної гайки 2, а верхній встановлено в паз 5 у СТІНЦІ циліндра 1 Для виведення провідників тензодатчиків 6 у ТІЛІ циліндра 1 виконаний отвір 7, який розміщено за межами можливого розміщення пружини З В нижній частині порожнини циліндра 1 знаходиться анкер 8 з закріпленою арматурою пучка 9 Пристрій працює слідуючим чином Спочатку на циліндр 1 нагвинчують опорну гайку 2, потім закріплюють спіральну пружину 3 таким чином, (О о ю щоб її відігнутий всередину кінець увійшов у поздовжній паз 5 циліндра 1, а другий кінець - у отвір 4 гайки 3 Коли циліндр 1 нагвинчують на анкер пучка, а опорну гайку 2 на циліндр 1, спіральна пружина 3 розкручується, стискається, при цьому досягається попереднє напруження необхідної величини Арматурний пучок 9 з анкером 8 вставляють в упори та підклинюють опорну гайку 2 шайбами (не показано) Циліндр 1 з'єднують з тягою натяжного пристрою і здійснюють натяг пучка арматури У момент, коли між опорною гайкою 2 і шайбами виникне зазор і гайка розклиниться, сили 50246 тертя перестануть заважати крученню гайки, а сила попереднього напруження пружини буде скручувати опорну гайку 2 з циліндра 1 до тих пір, поки опірна частина гайки знову не заклиниться Так як створення попереднього крутильного моменту у даному пристрої проводиться в період установки пучка на упори, до монтажу натягувального пристрою, то досягається безпека виконання робіт і зниження витрат часу Контроль зусилля в пучку арматури виконують за допомогою тензодатчиків 6 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
