Логічний елемент

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 50267

Опубліковано: 25.05.2010

Автори: Ліщинська Людмила Броніславівна, Філинюк Микола Антонович, Барабан Марія Володимирівна

Завантажити PDF файл.

Формула / Реферат

Логічний елемент, що містить транзистор, два резистори, два конденсатори, загальну шину, шину живлення, вихід пристрою, вхід пристрою, який відрізняється тим, що введено ключ, третій і четвертий резистори, а як транзистор використано одноперехідний транзистор, емітер якого з'єднано через другий резистор з шиною живлення і з першим виводом другого конденсатора, другий вивід якого з'єднано з виходом пристрою, друга база одноперехідного транзистора з'єднана через перший резистор з шиною живлення і з першим виводом першого конденсатора, другий вивід якого з'єднано з входом пристрою, вхід пристрою з'єднаний з ключем, який через третій або четвертий резистор з'єднаний з загальною шиною, перша база одноперехідного транзистора з'єднана з загальною шиною.

Текст

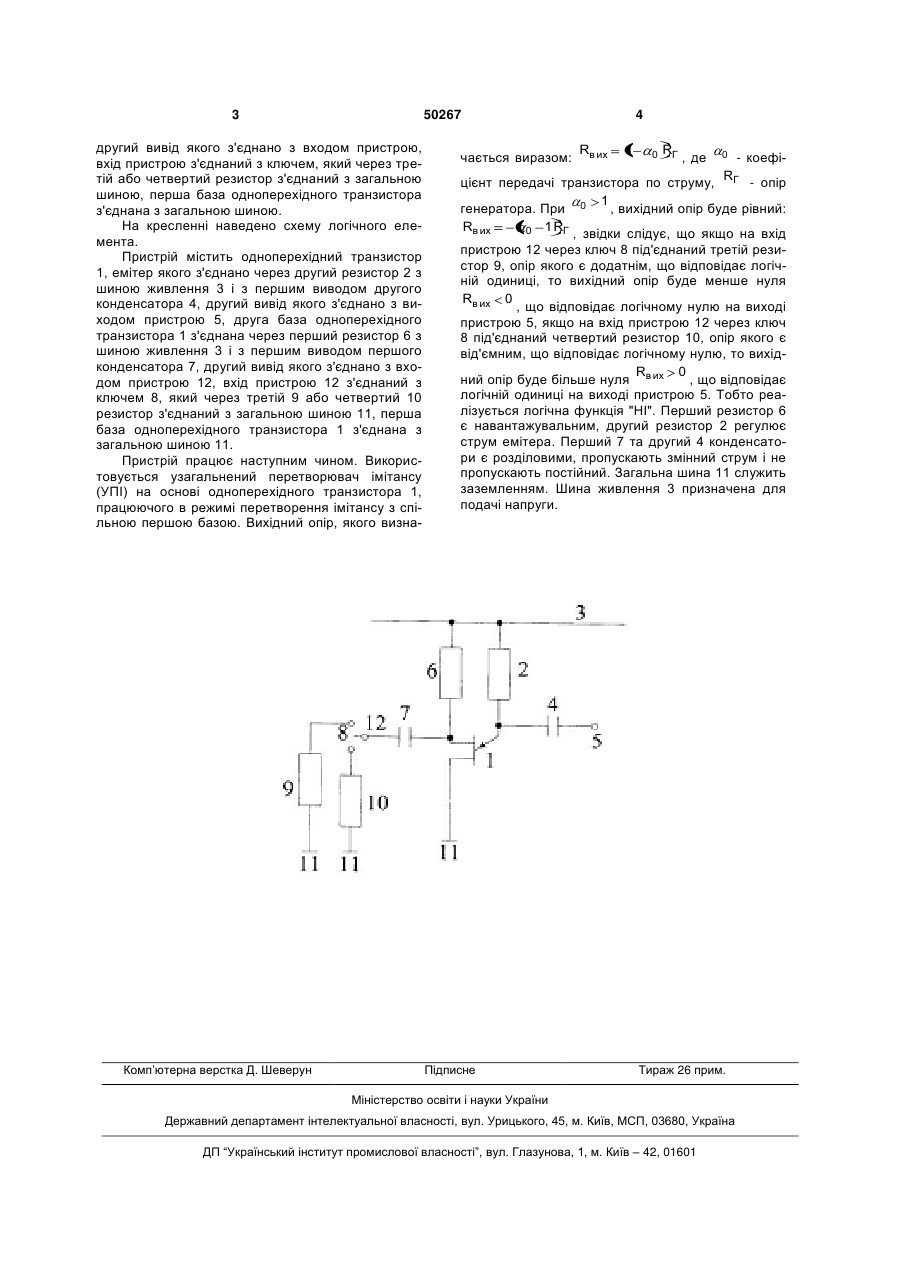

Логічний елемент, що містить транзистор, два резистори, два конденсатори, загальну шину, шину живлення, вихід пристрою, вхід пристрою, який відрізняється тим, що введено ключ, третій і чет 3 50267 другий вивід якого з'єднано з входом пристрою, вхід пристрою з'єднаний з ключем, який через третій або четвертий резистор з'єднаний з загальною шиною, перша база одноперехідного транзистора з'єднана з загальною шиною. На кресленні наведено схему логічного елемента. Пристрій містить одноперехідний транзистор 1, емітер якого з'єднано через другий резистор 2 з шиною живлення 3 і з першим виводом другого конденсатора 4, другий вивід якого з'єднано з виходом пристрою 5, друга база одноперехідного транзистора 1 з'єднана через перший резистор 6 з шиною живлення 3 і з першим виводом першого конденсатора 7, другий вивід якого з'єднано з входом пристрою 12, вхід пристрою 12 з'єднаний з ключем 8, який через третій 9 або четвертий 10 резистор з'єднаний з загальною шиною 11, перша база одноперехідного транзистора 1 з'єднана з загальною шиною 11. Пристрій працює наступним чином. Використовується узагальнений перетворювач імітансу (УПІ) на основі одноперехідного транзистора 1, працюючого в режимі перетворення імітансу з спільною першою базою. Вихідний опір, якого визна Комп’ютерна верстка Д. Шеверун чається виразом: 4 Rв их 1 0 RГ 0 - коефіRГ цієнт передачі транзистора по струму, - опір 0 1 , вихідний опір буде рівний: генератора. При Rв их 0 1 RГ , звідки слідує, що якщо на вхід пристрою 12 через ключ 8 під'єднаний третій резистор 9, опір якого є додатнім, що відповідає логічній одиниці, то вихідний опір буде менше нуля Rв их 0 , що відповідає логічному нулю на виході пристрою 5, якщо на вхід пристрою 12 через ключ 8 під'єднаний четвертий резистор 10, опір якого є від'ємним, що відповідає логічному нулю, то вихідR 0 ний опір буде більше нуля в их , що відповідає логічній одиниці на виході пристрою 5. Тобто реалізується логічна функція "НІ". Перший резистор 6 є навантажувальним, другий резистор 2 регулює струм емітера. Перший 7 та другий 4 конденсатори є розділовими, пропускають змінний струм і не пропускають постійний. Загальна шина 11 служить заземленням. Шина живлення 3 призначена для подачі напруги. Підписне , де Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Logic element

Автори англійською

Lischynska Liudmyla Bronislavivna, Baraban Mariia Volodymyrivna, Filyniuk Mykola Antonovych

Назва патенту російською

Логический элемент

Автори російською

Лищинская Людмила Брониславовна, Барабан Мария Владимировна, Филинюк Николай Антонович

МПК / Мітки

Автор: Ткачов Анатолій Іванович

МПК: H03K 19/01, H03K 19/00, H03K 19/003

Мітки: елемент, логічний
