Установник ракети

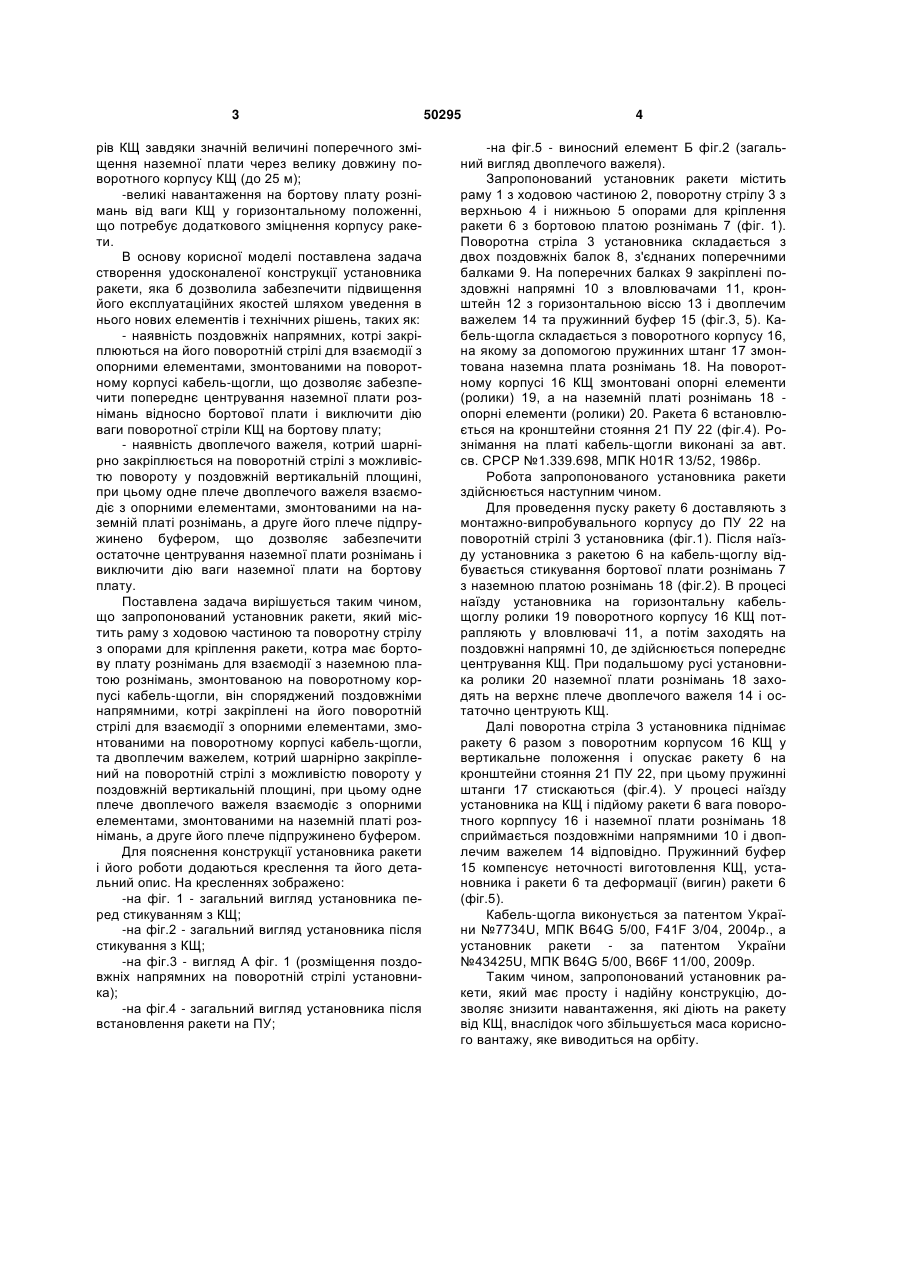

Установник ракети, що містить раму з ходовою частиною та поворотну стрілу з опорами для 3 рів КЩ завдяки значній величині поперечного зміщення наземної плати через велику довжину поворотного корпусу КЩ (до 25 м); -великі навантаження на бортову плату рознімань від ваги КЩ у горизонтальному положенні, що потребує додаткового зміцнення корпусу ракети. В основу корисної моделі поставлена задача створення удосконаленої конструкції установника ракети, яка б дозволила забезпечити підвищення його експлуатаційних якостей шляхом уведення в нього нових елементів і технічних рішень, таких як: - наявність поздовжніх напрямних, котрі закріплюються на його поворотній стрілі для взаємодії з опорними елементами, змонтованими на поворотному корпусі кабель-щогли, що дозволяє забезпечити попереднє центрування наземної плати рознімань відносно бортової плати і виключити дію ваги поворотної стріли КЩ на бортову плату; - наявність двоплечого важеля, котрий шарнірно закріплюється на поворотній стрілі з можливістю повороту у поздовжній вертикальній площині, при цьому одне плече двоплечого важеля взаємодіє з опорними елементами, змонтованими на наземній платі рознімань, а друге його плече підпружинено буфером, що дозволяє забезпечити остаточне центрування наземної плати рознімань і виключити дію ваги наземної плати на бортову плату. Поставлена задача вирішується таким чином, що запропонований установник ракети, який містить раму з ходовою частиною та поворотну стрілу з опорами для кріплення ракети, котра має бортову плату рознімань для взаємодії з наземною платою рознімань, змонтованою на поворотному корпусі кабель-щогли, він споряджений поздовжніми напрямними, котрі закріплені на його поворотній стрілі для взаємодії з опорними елементами, змонтованими на поворотному корпусі кабель-щогли, та двоплечим важелем, котрий шарнірно закріплений на поворотній стрілі з можливістю повороту у поздовжній вертикальній площині, при цьому одне плече двоплечого важеля взаємодіє з опорними елементами, змонтованими на наземній платі рознімань, а друге його плече підпружинено буфером. Для пояснення конструкції установника ракети і його роботи додаються креслення та його детальний опис. На кресленнях зображено: -на фіг. 1 - загальний вигляд установника перед стикуванням з КЩ; -на фіг.2 - загальний вигляд установника після стикування з КЩ; -на фіг.3 - вигляд А фіг. 1 (розміщення поздовжніх напрямних на поворотній стрілі установника); -на фіг.4 - загальний вигляд установника після встановлення ракети на ПУ; 50295 4 -на фіг.5 - виносний елемент Б фіг.2 (загальний вигляд двоплечого важеля). Запропонований установник ракети містить раму 1 з ходовою частиною 2, поворотну стрілу 3 з верхньою 4 і нижньою 5 опорами для кріплення ракети 6 з бортовою платою рознімань 7 (фіг. 1). Поворотна стріла 3 установника складається з двох поздовжніх балок 8, з'єднаних поперечними балками 9. На поперечних балках 9 закріплені поздовжні напрямні 10 з вловлювачами 11, кронштейн 12 з горизонтальною віссю 13 і двоплечим важелем 14 та пружинний буфер 15 (фіг.3, 5). Кабель-щогла складається з поворотного корпусу 16, на якому за допомогою пружинних штанг 17 змонтована наземна плата рознімань 18. На поворотному корпусі 16 КЩ змонтовані опорні елементи (ролики) 19, а на наземній платі рознімань 18 опорні елементи (ролики) 20. Ракета 6 встановлюється на кронштейни стояння 21 ПУ 22 (фіг.4). Рознімання на платі кабель-щогли виконані за авт. св. СРСР №1.339.698, МПК H01R 13/52, 1986р. Робота запропонованого установника ракети здійснюється наступним чином. Для проведення пуску ракету 6 доставляють з монтажно-випробувального корпусу до ПУ 22 на поворотній стрілі 3 установника (фіг.1). Після наїзду установника з ракетою 6 на кабель-щоглу відбувається стикування бортової плати рознімань 7 з наземною платою рознімань 18 (фіг.2). В процесі наїзду установника на горизонтальну кабельщоглу ролики 19 поворотного корпусу 16 КЩ потрапляють у вловлювачі 11, а потім заходять на поздовжні напрямні 10, де здійснюється попереднє центрування КЩ. При подальшому русі установника ролики 20 наземної плати рознімань 18 заходять на верхнє плече двоплечого важеля 14 і остаточно центрують КЩ. Далі поворотна стріла 3 установника піднімає ракету 6 разом з поворотним корпусом 16 КЩ у вертикальне положення і опускає ракету 6 на кронштейни стояння 21 ПУ 22, при цьому пружинні штанги 17 стискаються (фіг.4). У процесі наїзду установника на КЩ і підйому ракети 6 вага поворотного корппусу 16 і наземної плати рознімань 18 сприймається поздовжніми напрямними 10 і двоплечим важелем 14 відповідно. Пружинний буфер 15 компенсує неточності виготовлення КЩ, установника і ракети 6 та деформації (вигин) ракети 6 (фіг.5). Кабель-щогла виконується за патентом України №7734U, МПК B64G 5/00, F41F 3/04, 2004р., а установник ракети - за патентом України №43425U, МПК B64G 5/00, B66F 11/00, 2009р. Таким чином, запропонований установник ракети, який має просту і надійну конструкцію, дозволяє знизити навантаження, які діють на ракету від КЩ, внаслідок чого збільшується маса корисного вантажу, яке виводиться на орбіту. 5 Комп’ютерна верстка І.Скворцова 50295 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
