Розрівнюючий пристрій до бункерного роздавача кормів

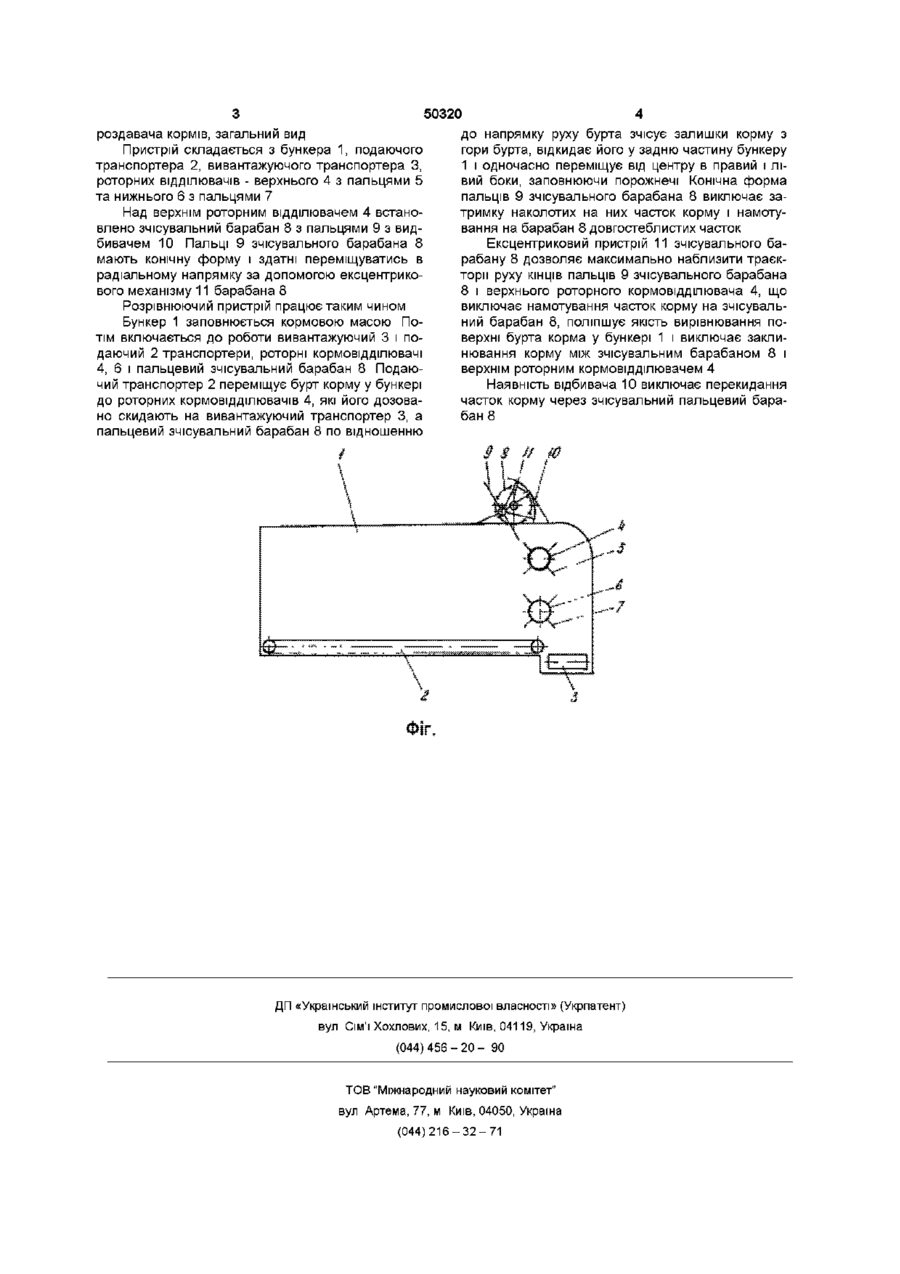

1 Розрівнюючий пристрій до бункерного роздавача кормів, який містить бункер з подавальним та вивантажувальним транспортерами, роторні пальцеві кормовідділювачі, пальцевий зчісувальний барабан і відбивач, який відрізняється тим, що пальцевий зчісувальний барабан обладнаний ексцентриковим пристроєм і встановлений над верхнім кормовідділювачем, причому пальці зчісувального барабана мають конічну форму 2 Розрівнюючий пристрій по п 1, який відрізняється тим, що зчісувальний барабан встановлений з можливістю переміщення разом з відбивачем в горизонтальній площині, а зазор між кінцями його пальців і кінцями пальців верхнього роторного кормовідділювача у робочому стані повинен бути не більш, як товщина стеблини корму, що роздається Винахід стосується галузі сільського господарства, а саме механізації тваринництва ВІДОМІ розрівнюючі пристрої, що мають ланцюгово-планчатий транспортер з закріпленими на його планках пальцями (Шуткин А П Способы подачи кормов в технологических линиях приготовления и раздачи / Научные труды УСХА, вып 68 Подготовка и раздача кормов на фермах К 1971с49 56) Недоліком такої конструкції є те, що поверхня корму вирівнюється у кузові під час завантаження і корм не ущільнюється, що ускладнює експлуатацію кормороздавача В якості прототипу обрано розрівнюючий пристрій до бункерного роздавача кормів, який містить бункер з подаючим і вивантажуючим транспортерами, роторні пальцеві кормовідділювачі, пальцевій зчісувальний барабан і відбивач (А С СССР № 488561 МКИ АО 1К5/00,1976г) Недоліком даного пристрою є те, що при транспортуванні після завантаження роздавача від місця завантаження до місця роздачи, корм у бункері перерозподіляється і його шар зсувається у горизонтальному і вертикальному напрямку, що призводить до нерівномірного розподілу його по об'єму Задачею винаходу є удосконалення розрівнюючого пристрою до бункерного роздавача кормів, в якому пальцевий зчісуювальний барабан обладнаний ексцентриковим пристроєм і встанов лений над верхнім кормовідділювачем, з можливістю переміщення, причому його пальці мають конічну форму, що дозволяє одержати кормовий моноліт у бункері з постійною висотою поперечного перерізу і об'ємною масою по довжині бункера, і за рахунок цього поліпшується рівномірність дозування корму Поставлена задача вирішується тим, що розрівнюючий пристрій до бункерного роздавача кормів, який має бункер з подаючим та вивантажуючим транспортерами, роторні пальцеві кормовідділювачі, пальцевий зчісувальний барабан і відбивач згідно винаходу пальцевий зчісувальний барабан обладнаний ексцентриковим пристроєм і встановлений над верхнім кормовідділювачем, причому пальці зчісувального барабану мають конічну форму Поставлена задача вирішується також тим, що зчісувальний барабан встановлений з можливістю переміщення разом з відбивачем в горизонтольній площині, а зазор між кінцями його пальців і кінцями пальців верхнього роторного кормовідділювача у робочому стані повинен бути не більше товщини стеблини роздаваємого корму Застосування запропонованого пристрою дозволяє одержати кормовий моноліт з постійною висотою поперечного перерізу і об'ємною масою по довжині бункера і за рахунок цього поліпшити рівномірність дозування корму На фіг зображений розрівнюючий пристрій до со о ю 50320 роздавача кормів, загальний вид Пристрій складається з бункера 1, подаючого транспортера 2, вивантажуючого транспортера З, роторних відділювачів - верхнього 4 з пальцями 5 та нижнього 6 з пальцями 7 Над верхнім роторним відділювачем 4 встановлено зчісувальнии барабан 8 з пальцями 9 з видбивачем 10 Пальці 9 зчісувального барабана 8 мають конічну форму і здатні переміщуватись в радіальному напрямку за допомогою ексцентрикового механізму 11 барабана 8 Розрівнюючий пристрій працює таким чином Бункер 1 заповнюється кормовою масою Потім включається до роботи вивантажуючий 3 і подаючий 2 транспортери, роторні кормовідділювачі 4, 6 і пальцевий зчісувальнии барабан 8 Подаючий транспортер 2 переміщує бурт корму у бункері до роторних кормовідділювачів 4, які його дозовано скидають на вивантажуючий транспортер 3, а пальцевий зчісувальнии барабан 8 по відношенню до напрямку руху бурта зчісує залишки корму з гори бурта, відкидає його у задню частину бункеру 1 і одночасно переміщує від центру в правий і лівий боки, заповнюючи порожнечі Конічна форма пальців 9 зчісувального барабана 8 виключає затримку наколотих на них часток корму і намотування на барабан 8 довгостеблистих часток Ексцентриковий пристрій 11 зчісувального барабану 8 дозволяє максимально наблизити траєкторії руху КІНЦІВ пальців 9 зчісувального барабана 8 і верхнього роторного кормовідділювача 4, що виключає намотування часток корму на зчісувальнии барабан 8, поліпшує якість вирівнювання поверхні бурта корма у бункері 1 і виключає заклинювання корму між зчісувальним барабаном 8 і верхнім роторним кормовідділювачем 4 Наявність відбивача 10 виключає перекидання часток корму через зчісувальнии пальцевий барабан 8 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
