Шайба комарницького

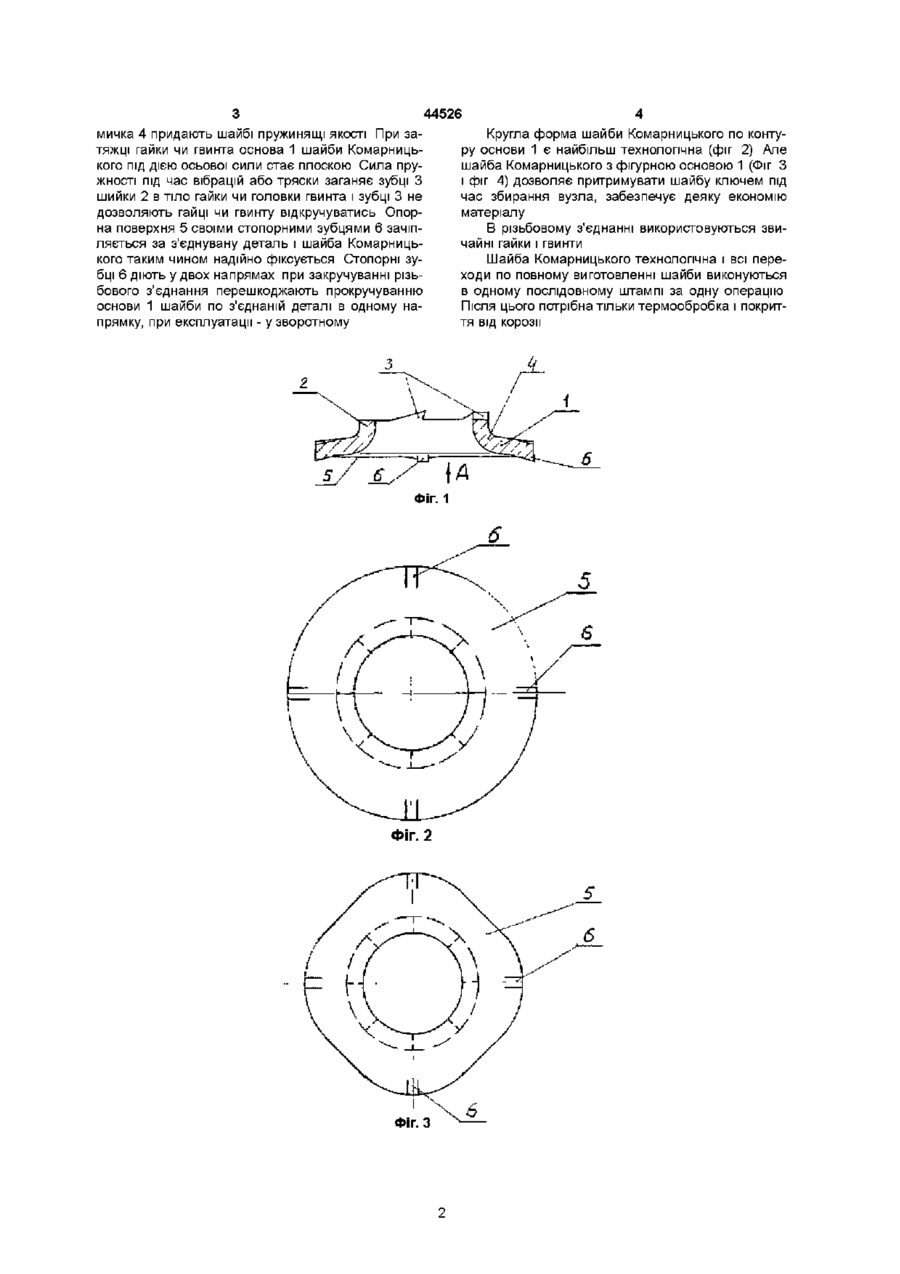

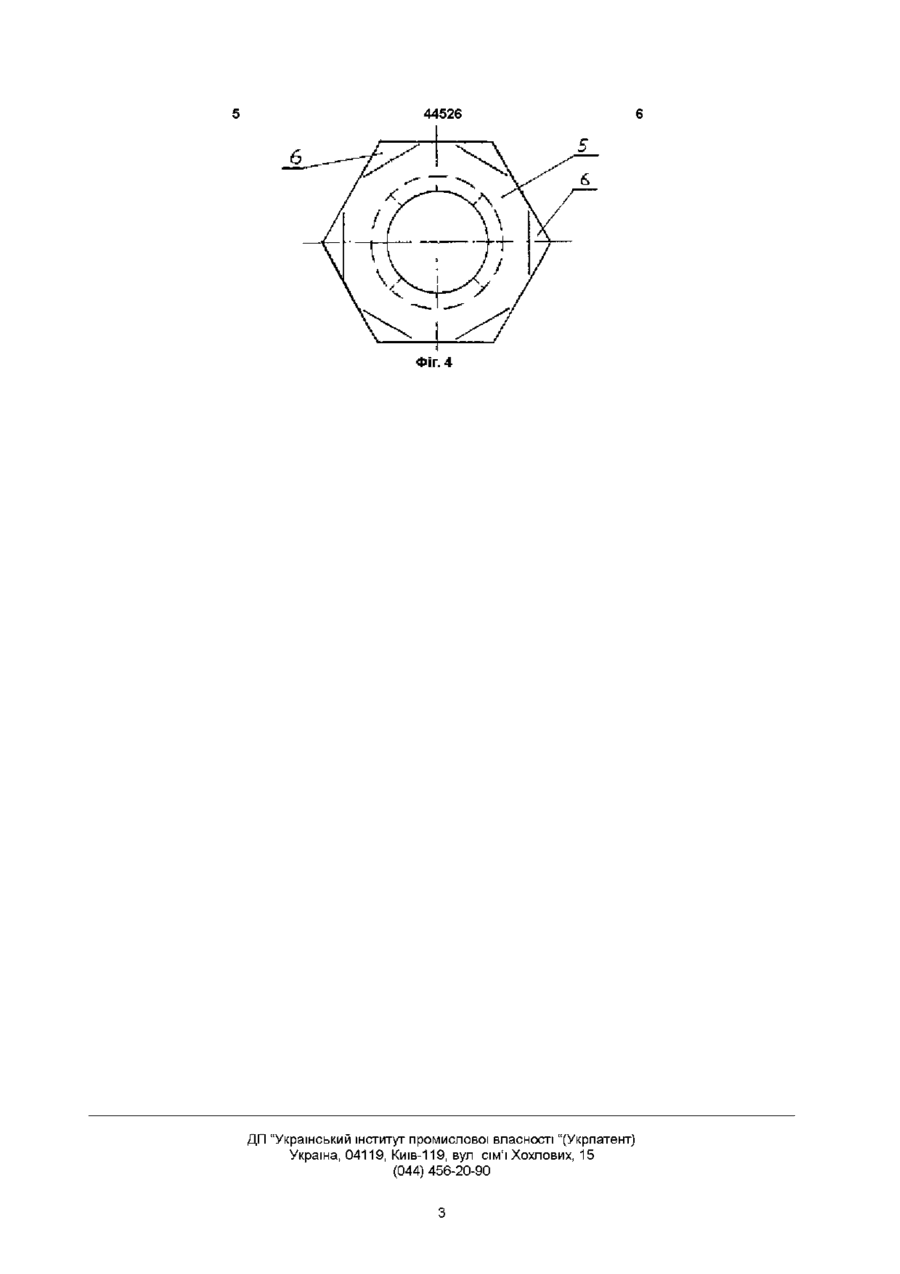

Шайба, яка має основу, шийку з стопорними зубцями, яка відрізняється тим, що шийка і основа зв'язані між собою радіусною перемичкою, а опорна поверхня основи оснащена по периметру стопорними зубцями Винахід відноситься до машинобудування і може бути використаний у всіх галузях народного господарства для стопорення різьбових з'єднань ВІДОМІ різьбові з'єднання, де приміняються стопорні шайби по ГОСТ 64-02-70 Однак недоліком цих стопорних шайб є недостатні стопорні якості із-за малої сили пружинення шайб Крім того, при збільшених діаметрах отворів для болтів, під ці стопорні шайби ставлять додатково ще звичайні шайби по ГОСТ 1171-78 Це зустрічається в тракторних двигунах холодильниках і в більшості другої техніки Прототипом винаходу є стопорна шайба, яка має основу і циліндричну шийку із стопорними зубцями (див патент Німеччини № 40029 кл 47а 12, 1886р) Відома стопорна шайба може бути виготовлена механічною обробкою із знаттям стружки або гарячою штамповкою з додатковою механічною обробкою стопорного зубця Обидва методи малопродуктивні для виготовлення деталей кріплення Прямокутний перехід від циліндричної шийки до основи є концентратором напруги, а плоска основа не має пружинячих якостей Все це знижує стопорящі якості відомої шайби Для різьбових з'єднань по патенту № 40029 додатково потрібно ще дві умови а) спеціальну гайку із " ВІДПОВІДНО підігнаних гвинтових площин одного напряму нижньої площини гайки і верхньої площини стопорної шайби крок якої дещо більший кроку різьби " (див формулу патенту № 40029) б) відкручування " можливе при допомозі спеціального ключа, приспособленого до шайби " (див формулу патенту № 40029) Ще одним вагомим недоліком відомої стопорної шайби є можливість прокручування основи шайби по з'єднуваній деталі як під чає закручування різьбового з'єднання так і під час експлуатації машин В першому випадку це затрудняє зборку вузла, а в другому випадку дозволяє гайці чи гвинту відкрутитись під час трясок і вібрацій Поставлене в основу винаходу завдання заключається спрощення технологій виготовлення шайб, підвищення надійності стопоріння гайок і гвинтів, примшення одного виду шайб замість двох, виключення нестандартних спеціальних типів гайок і ключів, підвищення зчеплення основи шайби із з'єднуваною деталлю Поставлена задача вирішується тим, що в конструкції шайби, яка має основу і шийку із стопорящими зубцями, перехід від основи до циліндричної шийки виконаний по радіусу, а опорна поверхня основи оснащена по периметру стопорними зубцями Це дозволяє виготовляти шайбу методом холодної штамповки із листового матеріалу Стопорні зубці на шийці направлені в сторону, протилежну напряму зуба в ВІДОМІЙ шайбі На кресленнях зображена запропонована шайба Комарницького На фіг 1 зображений поперечний розріз шайби Комарницького На фіг 2 шайба Комарницького в плані з круглою основою (Вид А на фіг 1) На фіг 3 -1 шайба Комарницького в плані з фігурною закругленою основою На фіг 4 - шайба Комарницького в плані з фігурною основою з гострими кутами Запропонована шайба Комарницького має основу 1, шийку 2 із стопорними зубцями 3 радіусну перемичку 4 Опорна поверхня 5 основи 1 має по периметру виступи 6 для зачеплення Основа 1 може бути тарільчатої або плоскої форми в поперечному січенні, круглої або фігурної форми по контуру Тарільчата форма основи 1 і радіусна пере (О ю 44526 мичка 4 придають шайбі пружинящі якості При затяжці гайки чи гвинта основа 1 шайби Комарницького під дією осьової сили стає плоскою Сила пружності під час вібрацій або тряски заганяє зубці З шийки 2 в тіло гайки чи головки гвинта і зубці 3 не дозволяють гайці чи гвинту відкручуватись Опорна поверхня 5 своїми стопорними зубцями 6 зачіпляється за з'єднувану деталь і шайба Комарницького таким чином надійно фіксується Стопорні зубці 6 діють у двох напрямах при закручуванні різьбового з'єднання перешкоджають прокручуванню основи 1 шайби по з'єднаній деталі в одному напрямку, при експлуатації - у зворотному Фіг. 2 Фіг. З Кругла форма шайби Комарницького по контуру основи 1 є найбільш технологічна (фіг 2) Але шайба Комарницького з фігурною основою 1 (Фіг З і фіг 4) дозволяє притримувати шайбу ключем під час збирання вузла, забезпечує деяку економію матеріалу В різьбовому з'єднанні використовуються звичайні гайки і гвинти Шайба Комарницького технологічна і всі переходи по повному виготовленні шайби виконуються в одному послідовному штампі за одну операцію Після ЦЬОГО потрібна ТІЛЬКИ термообробка і покриття від корозії 44526 Фіг. 4 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Киів-119, вул сім'ї Хохлових, 15 (044) 456-20-90
