Ступінчастий привід молотильного барабана

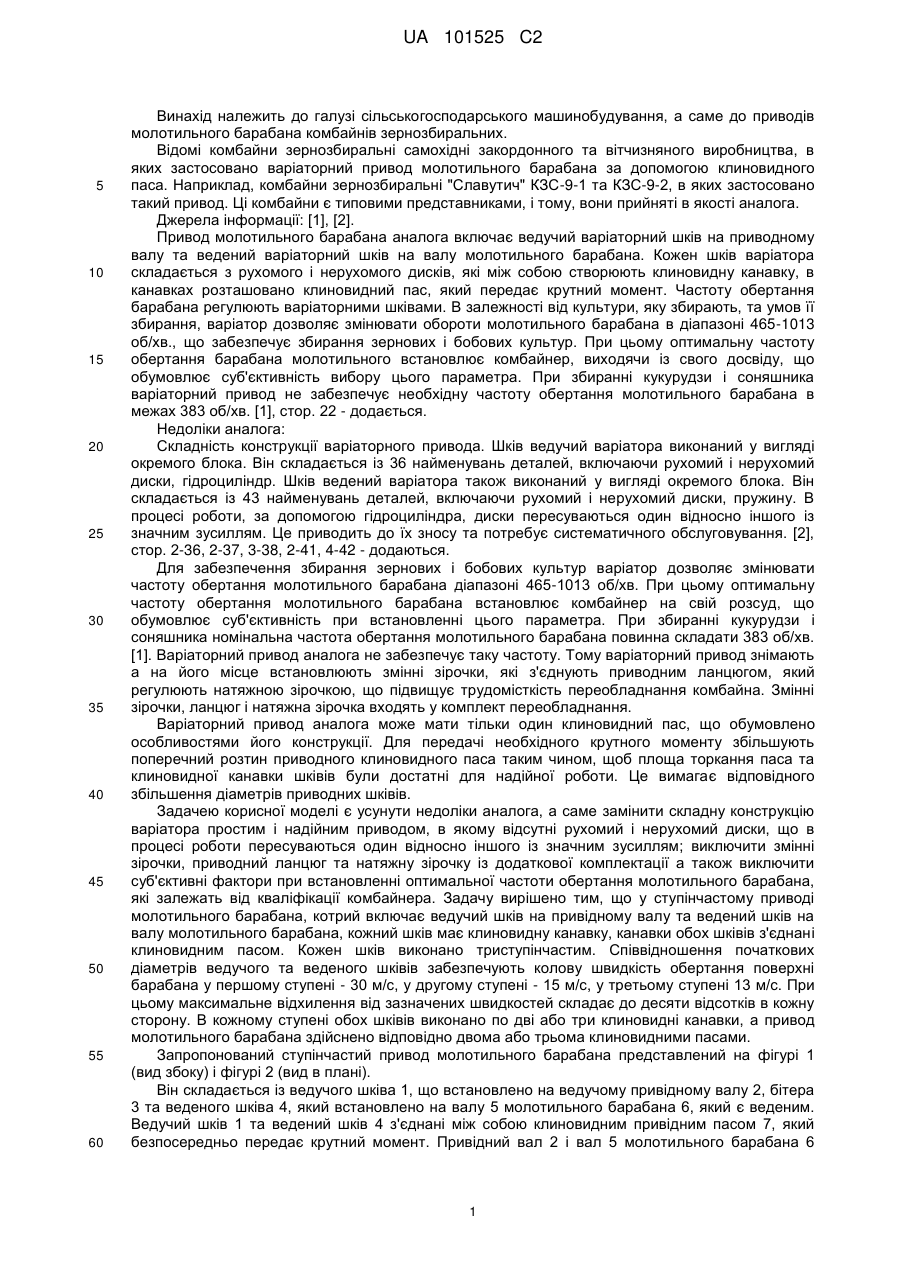

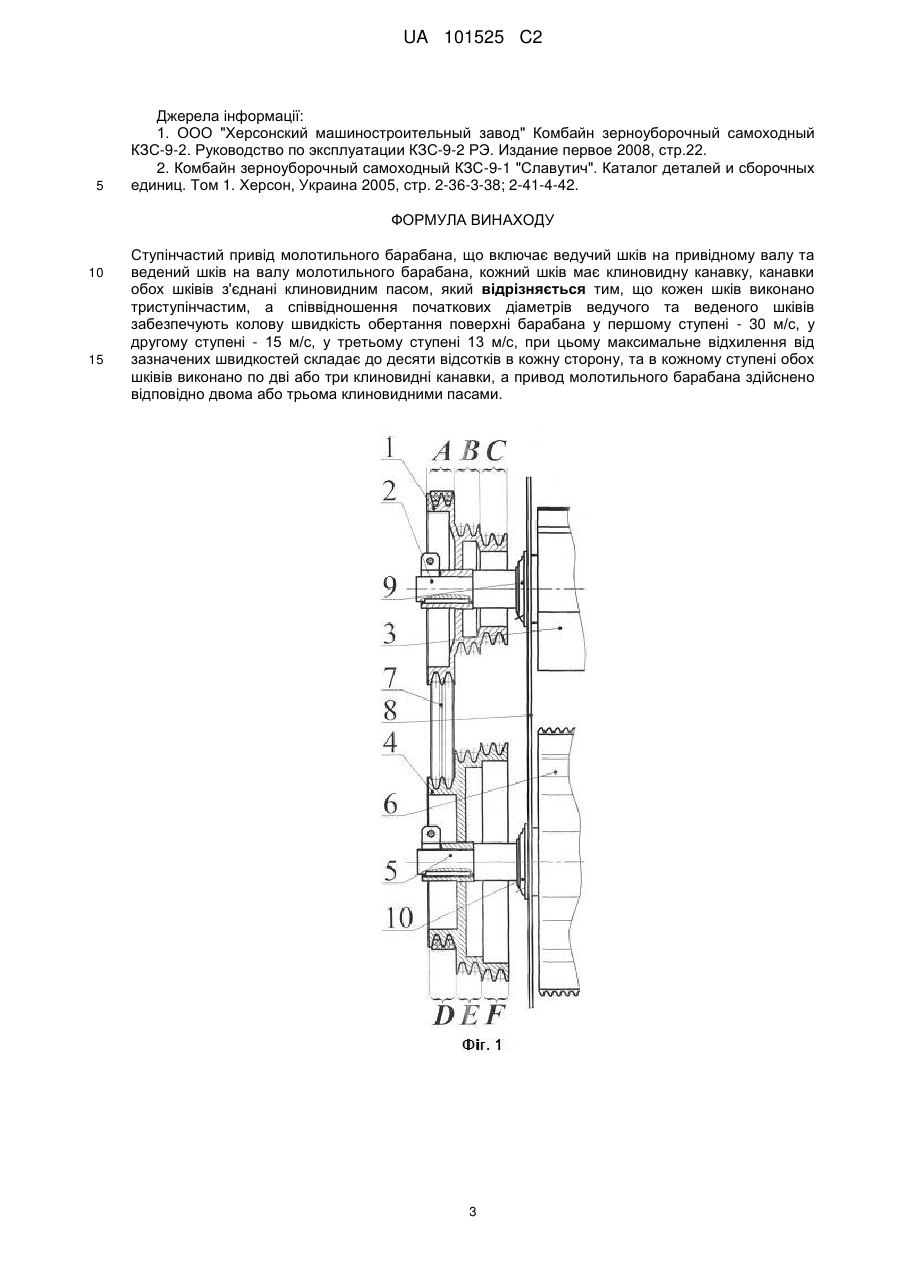

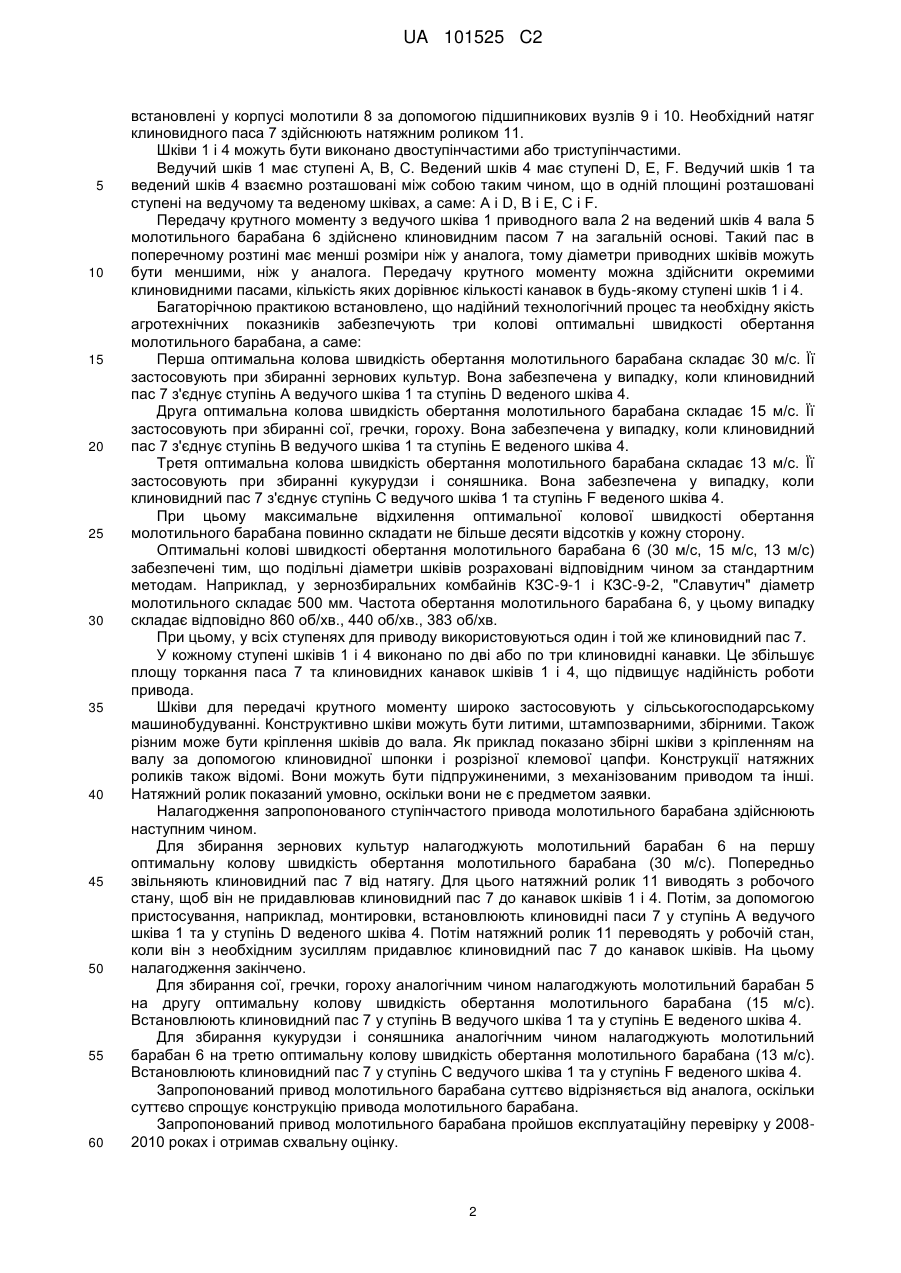

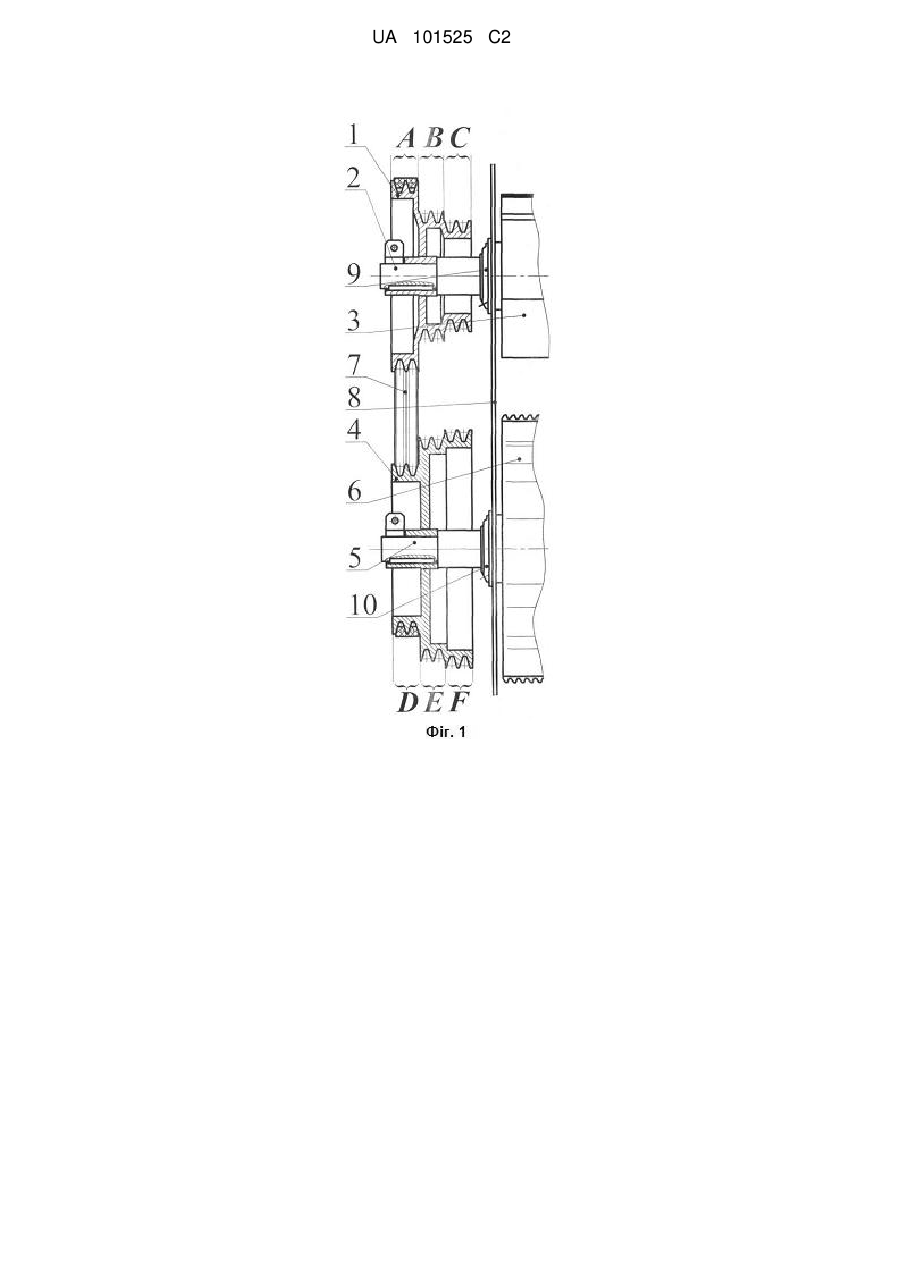

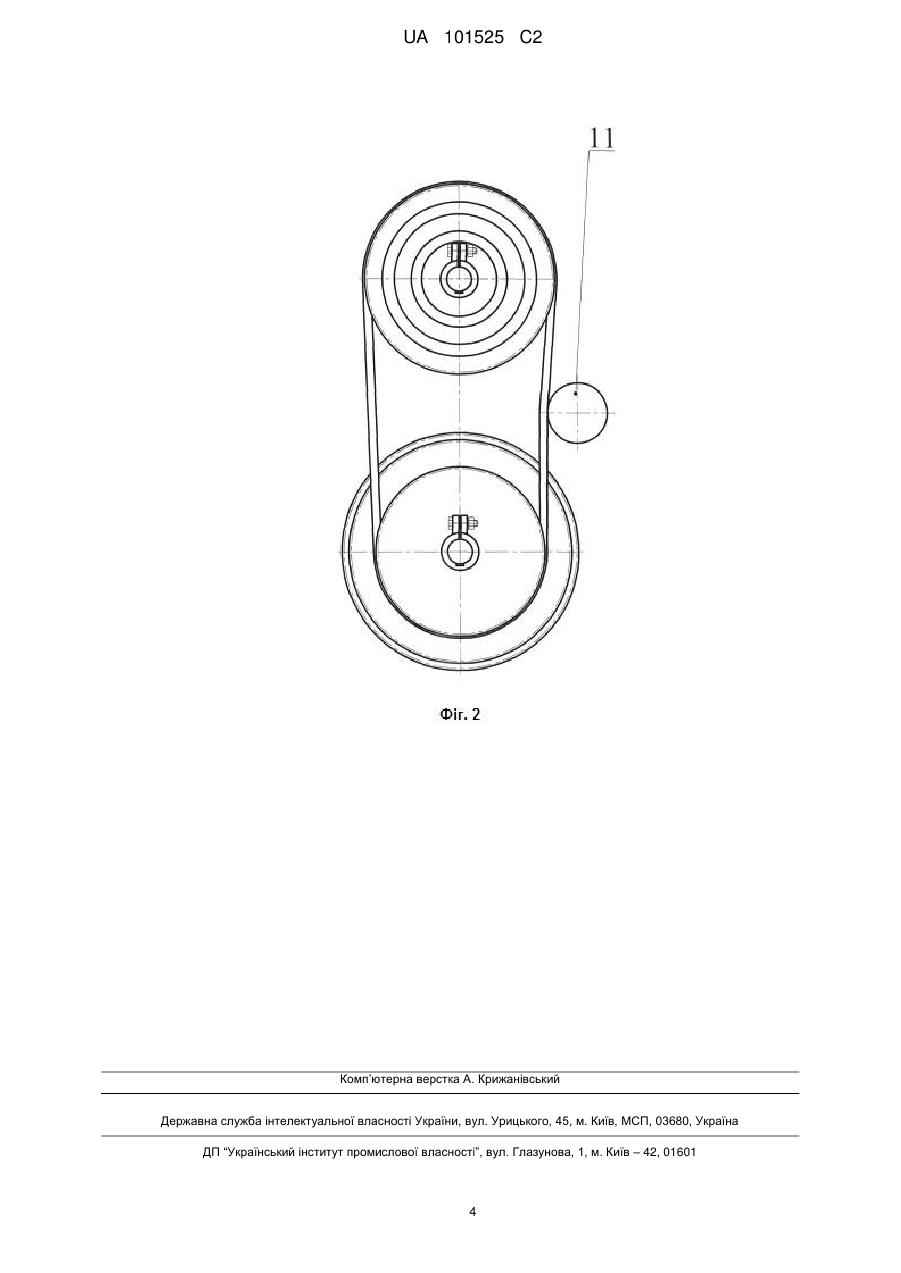

Реферат: Ступінчатий привід включає ведучий шків на привідному валу та ведений шків на валу молотильного барабана, кожний шків має клиновидну канавку, канавки обох шківів з'єднані клиновидним пасом, Кожен шків виконано триступінчастим. Співвідношення початкових діаметрів ведучого та веденого шківів забезпечують колову швидкість обертання поверхні барабана у першому ступені - 30 м/с, у другому ступені - 15 м/с, у третьому ступені 13 м/с. Максимальне відхилення від зазначених швидкостей складає до десяти відсотків в кожну сторону. В кожному ступені обох шківів виконано по дві або три клиновидні канавки, а привод молотильного барабана здійснено відповідно двома або трьома клиновидними пасами. UA 101525 C2 (12) UA 101525 C2 UA 101525 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до галузі сільськогосподарського машинобудування, а саме до приводів молотильного барабана комбайнів зернозбиральних. Відомі комбайни зернозбиральні самохідні закордонного та вітчизняного виробництва, в яких застосовано варіаторний привод молотильного барабана за допомогою клиновидного паса. Наприклад, комбайни зернозбиральні "Славутич" КЗС-9-1 та КЗС-9-2, в яких застосовано такий привод. Ці комбайни є типовими представниками, і тому, вони прийняті в якості аналога. Джерела інформації: [1], [2]. Привод молотильного барабана аналога включає ведучий варіаторний шків на приводному валу та ведений варіаторний шків на валу молотильного барабана. Кожен шків варіатора складається з рухомого і нерухомого дисків, які між собою створюють клиновидну канавку, в канавках розташовано клиновидний пас, який передає крутний момент. Частоту обертання барабана регулюють варіаторними шківами. В залежності від культури, яку збирають, та умов її збирання, варіатор дозволяє змінювати обороти молотильного барабана в діапазоні 465-1013 об/хв., що забезпечує збирання зернових і бобових культур. При цьому оптимальну частоту обертання барабана молотильного встановлює комбайнер, виходячи із свого досвіду, що обумовлює суб'єктивність вибору цього параметра. При збиранні кукурудзи і соняшника варіаторний привод не забезпечує необхідну частоту обертання молотильного барабана в межах 383 об/хв. [1], стор. 22 - додається. Недоліки аналога: Складність конструкції варіаторного привода. Шків ведучий варіатора виконаний у вигляді окремого блока. Він складається із 36 найменувань деталей, включаючи рухомий і нерухомий диски, гідроциліндр. Шків ведений варіатора також виконаний у вигляді окремого блока. Він складається із 43 найменувань деталей, включаючи рухомий і нерухомий диски, пружину. В процесі роботи, за допомогою гідроциліндра, диски пересуваються один відносно іншого із значним зусиллям. Це приводить до їх зносу та потребує систематичного обслуговування. [2], стор. 2-36, 2-37, 3-38, 2-41, 4-42 - додаються. Для забезпечення збирання зернових і бобових культур варіатор дозволяє змінювати частоту обертання молотильного барабана діапазоні 465-1013 об/хв. При цьому оптимальну частоту обертання молотильного барабана встановлює комбайнер на свій розсуд, що обумовлює суб'єктивність при встановленні цього параметра. При збиранні кукурудзи і соняшника номінальна частота обертання молотильного барабана повинна складати 383 об/хв. [1]. Варіаторний привод аналога не забезпечує таку частоту. Тому варіаторний привод знімають а на його місце встановлюють змінні зірочки, які з'єднують приводним ланцюгом, який регулюють натяжною зірочкою, що підвищує трудомісткість переобладнання комбайна. Змінні зірочки, ланцюг і натяжна зірочка входять у комплект переобладнання. Варіаторний привод аналога може мати тільки один клиновидний пас, що обумовлено особливостями його конструкції. Для передачі необхідного крутного моменту збільшують поперечний розтин приводного клиновидного паса таким чином, щоб площа торкання паса та клиновидної канавки шківів були достатні для надійної роботи. Це вимагає відповідного збільшення діаметрів приводних шківів. Задачею корисної моделі є усунути недоліки аналога, а саме замінити складну конструкцію варіатора простим і надійним приводом, в якому відсутні рухомий і нерухомий диски, що в процесі роботи пересуваються один відносно іншого із значним зусиллям; виключити змінні зірочки, приводний ланцюг та натяжну зірочку із додаткової комплектації а також виключити суб'єктивні фактори при встановленні оптимальної частоти обертання молотильного барабана, які залежать від кваліфікації комбайнера. Задачу вирішено тим, що у ступінчастому приводі молотильного барабана, котрий включає ведучий шків на привідному валу та ведений шків на валу молотильного барабана, кожний шків має клиновидну канавку, канавки обох шківів з'єднані клиновидним пасом. Кожен шків виконано триступінчастим. Співвідношення початкових діаметрів ведучого та веденого шківів забезпечують колову швидкість обертання поверхні барабана у першому ступені - 30 м/с, у другому ступені - 15 м/с, у третьому ступені 13 м/с. При цьому максимальне відхилення від зазначених швидкостей складає до десяти відсотків в кожну сторону. В кожному ступені обох шківів виконано по дві або три клиновидні канавки, а привод молотильного барабана здійснено відповідно двома або трьома клиновидними пасами. Запропонований ступінчастий привод молотильного барабана представлений на фігурі 1 (вид збоку) і фігурі 2 (вид в плані). Він складається із ведучого шківа 1, що встановлено на ведучому привідному валу 2, бітера 3 та веденого шківа 4, який встановлено на валу 5 молотильного барабана 6, який є веденим. Ведучий шків 1 та ведений шків 4 з'єднані між собою клиновидним привідним пасом 7, який безпосередньо передає крутний момент. Привідний вал 2 і вал 5 молотильного барабана 6 1 UA 101525 C2 5 10 15 20 25 30 35 40 45 50 55 60 встановлені у корпусі молотили 8 за допомогою підшипникових вузлів 9 і 10. Необхідний натяг клиновидного паса 7 здійснюють натяжним роликом 11. Шківи 1 і 4 можуть бути виконано двоступінчастими або триступінчастими. Ведучий шків 1 має ступені А, В, С. Ведений шків 4 має ступені D, Е, F. Ведучий шків 1 та ведений шків 4 взаємно розташовані між собою таким чином, що в одній площині розташовані ступені на ведучому та веденому шківах, а саме: А і D, В і Е, С і F. Передачу крутного моменту з ведучого шківа 1 приводного вала 2 на ведений шків 4 вала 5 молотильного барабана 6 здійснено клиновидним пасом 7 на загальній основі. Такий пас в поперечному розтині має менші розміри ніж у аналога, тому діаметри приводних шківів можуть бути меншими, ніж у аналога. Передачу крутного моменту можна здійснити окремими клиновидними пасами, кількість яких дорівнює кількості канавок в будь-якому ступені шків 1 і 4. Багаторічною практикою встановлено, що надійний технологічний процес та необхідну якість агротехнічних показників забезпечують три колові оптимальні швидкості обертання молотильного барабана, а саме: Перша оптимальна колова швидкість обертання молотильного барабана складає 30 м/с. Її застосовують при збиранні зернових культур. Вона забезпечена у випадку, коли клиновидний пас 7 з'єднує ступінь А ведучого шківа 1 та ступінь D веденого шківа 4. Друга оптимальна колова швидкість обертання молотильного барабана складає 15 м/с. Її застосовують при збиранні сої, гречки, гороху. Вона забезпечена у випадку, коли клиновидний пас 7 з'єднує ступінь В ведучого шківа 1 та ступінь Е веденого шківа 4. Третя оптимальна колова швидкість обертання молотильного барабана складає 13 м/с. Її застосовують при збиранні кукурудзи і соняшника. Вона забезпечена у випадку, коли клиновидний пас 7 з'єднує ступінь С ведучого шківа 1 та ступінь F веденого шківа 4. При цьому максимальне відхилення оптимальної колової швидкості обертання молотильного барабана повинно складати не більше десяти відсотків у кожну сторону. Оптимальні колові швидкості обертання молотильного барабана 6 (30 м/с, 15 м/с, 13 м/с) забезпечені тим, що подільні діаметри шківів розраховані відповідним чином за стандартним методам. Наприклад, у зернозбиральних комбайнів КЗС-9-1 і КЗС-9-2, "Славутич" діаметр молотильного складає 500 мм. Частота обертання молотильного барабана 6, у цьому випадку складає відповідно 860 об/хв., 440 об/хв., 383 об/хв. При цьому, у всіх ступенях для приводу використовуються один і той же клиновидний пас 7. У кожному ступені шківів 1 і 4 виконано по дві або по три клиновидні канавки. Це збільшує площу торкання паса 7 та клиновидних канавок шківів 1 і 4, що підвищує надійність роботи привода. Шківи для передачі крутного моменту широко застосовують у сільськогосподарському машинобудуванні. Конструктивно шківи можуть бути литими, штампозварними, збірними. Також різним може бути кріплення шківів до вала. Як приклад показано збірні шківи з кріпленням на валу за допомогою клиновидної шпонки і розрізної клемової цапфи. Конструкції натяжних роликів також відомі. Вони можуть бути підпружиненими, з механізованим приводом та інші. Натяжний ролик показаний умовно, оскільки вони не є предметом заявки. Налагодження запропонованого ступінчастого привода молотильного барабана здійснюють наступним чином. Для збирання зерновихкультур налагоджують молотильний барабан 6 на першу оптимальну колову швидкість обертання молотильного барабана (30 м/с). Попередньо звільняють клиновидний пас 7 від натягу. Для цього натяжний ролик 11 виводять з робочого стану, щоб він не придавлював клиновидний пас 7 до канавок шківів 1 і 4. Потім, за допомогою пристосування, наприклад, монтировки, встановлюють клиновидні паси 7 у ступінь А ведучого шківа 1 та у ступінь D веденого шківа 4. Потім натяжний ролик 11 переводять у робочій стан, коли він з необхідним зусиллям придавлює клиновидний пас 7 до канавок шківів. На цьому налагодження закінчено. Для збирання сої, гречки, гороху аналогічним чином налагоджують молотильний барабан 5 на другу оптимальну колову швидкість обертання молотильного барабана (15 м/с). Встановлюють клиновидний пас 7 у ступінь В ведучого шківа 1 та у ступінь Е веденого шківа 4. Для збирання кукурудзи і соняшника аналогічним чином налагоджують молотильний барабан 6 на третю оптимальну колову швидкість обертання молотильного барабана (13 м/с). Встановлюють клиновидний пас 7 у ступінь С ведучого шківа 1 та у ступінь F веденого шківа 4. Запропонований привод молотильного барабана суттєво відрізняється від аналога, оскільки суттєво спрощує конструкцію привода молотильного барабана. Запропонований привод молотильного барабана пройшов експлуатаційну перевірку у 20082010 роках і отримав схвальну оцінку. 2 UA 101525 C2 5 Джерела інформації: 1. ООО "Херсонский машиностроительный завод" Комбайн зерноуборочный самоходный КЗС-9-2. Руководство по эксплуатации КЗС-9-2 РЭ. Издание первое 2008, стр.22. 2. Комбайн зерноуборочный самоходный КЗС-9-1 "Славутич". Каталог деталей и сборочных единиц. Том 1. Херсон, Украина 2005, стр. 2-36-3-38; 2-41-4-42. ФОРМУЛА ВИНАХОДУ 10 15 Ступінчастий привід молотильного барабана, що включає ведучий шків на привідному валу та ведений шків на валу молотильного барабана, кожний шків має клиновидну канавку, канавки обох шківів з'єднані клиновидним пасом, який відрізняється тим, що кожен шків виконано триступінчастим, а співвідношення початкових діаметрів ведучого та веденого шківів забезпечують колову швидкість обертання поверхні барабана у першому ступені - 30 м/с, у другому ступені - 15 м/с, у третьому ступені 13 м/с, при цьому максимальне відхилення від зазначених швидкостей складає до десяти відсотків в кожну сторону, та в кожному ступені обох шківів виконано по дві або три клиновидні канавки, а привод молотильного барабана здійснено відповідно двома або трьома клиновидними пасами. 3 UA 101525 C2 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
