Ринопневмометр

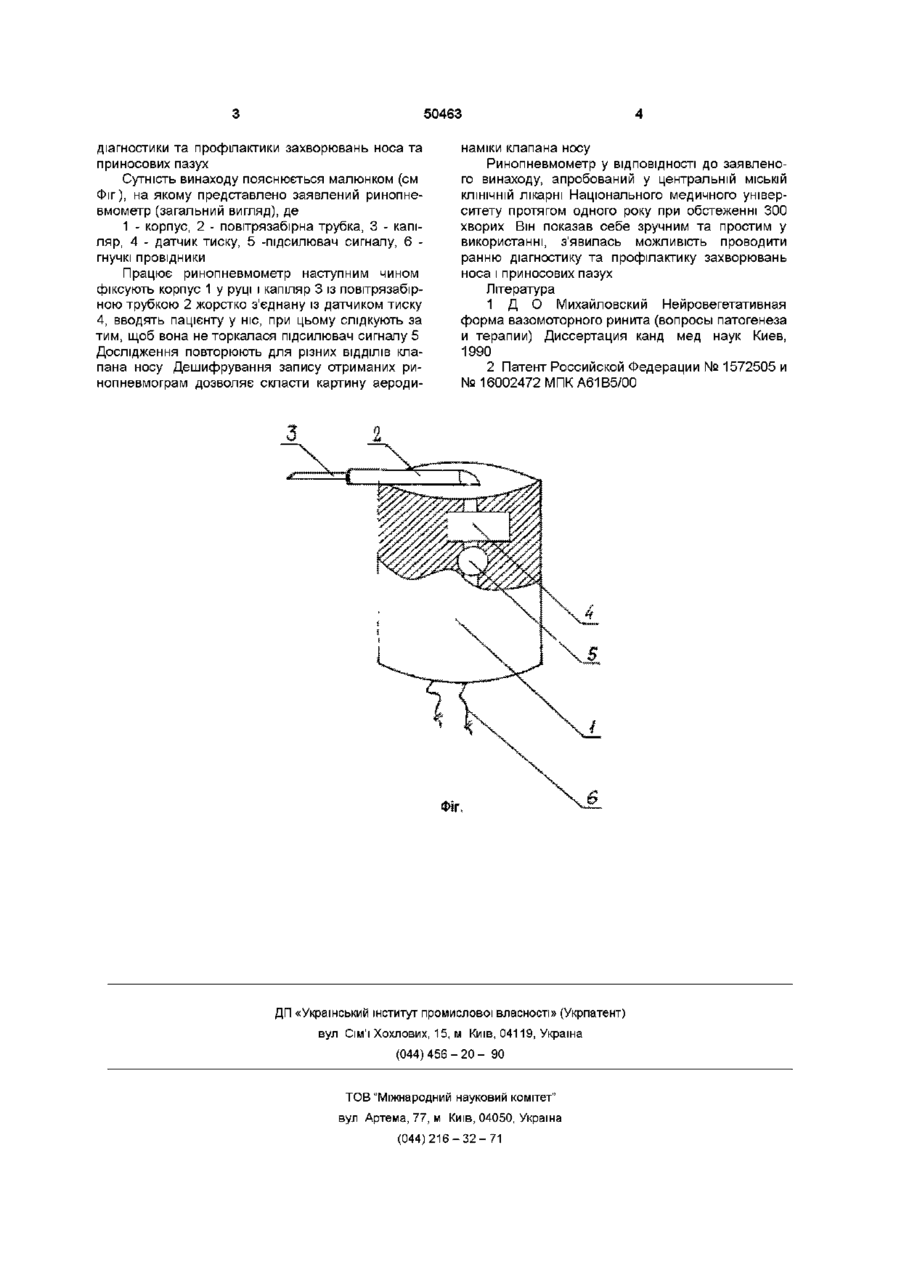

Ринопневмометр, що складається з корпусу, повітрозабірної трубки у вигляді капіляра, датчика тиску та реєструючого приладу, який відрізняється тим, що повітрозабірна трубка виконана прямою, має довжину та діаметр ВІДПОВІДНО не більше 40 мм та 0,8 мм і жорстко з'єднана з датчиком тиску, до якого під'єднаний підсилювач сигналу Винахід стосується медицини, а саме оториноларингологи, і може бути використаний при діагностиці захворювань носа і приносових пазух За допомогою ринопневмометра вимірюють динамічний тиск повітря - опір повітряного потоку, який виникає у передній частині носа, а саме у ДІЛЯНЦІ клапана носа під час вдиху й видиху При цьому виникає необхідність визначати зміни у перерозподілі повітряного потоку, що виникають при захворюваннях носата приносових пазух Відомий ринопневмометр [1] оснований на реєстрації різниці температур вдихнутого і видихнутого повітря, що складається з маски апаратного дихання з вмонтованим датчиком температури який підключений до вимірювального приладу, який забезпечує можливість графічного запису отриманого сигналу Недоліком цього приладу є те, що вимірюється опір вдихнутого повітря (динамічний тиск) загалом носової порожнини Найбільш близьким до запропонованого винаходу за технічною суттю є ринопневмометр [2], який дає можливість вимірювати окремі повітряні потоки кожного носового ходу, що складається з повітрязабірної трубки, робочого корпусу еластичне з'єднаного з датчиком тиску, репстратора та приладу для продувки Пристрій працює наступним чином - у порожнину носа вводиться капіляр повітрязабірної трубки, проводиться продувка системи, сигнал поступає у датчик тиску перетворюється і фіксується репстратором При досліджені дистальний кінець повітряного капіляру вводять у носові ходи під контролем зору Пацієнту пропонують дихати спокійно і рівномірно, пропонуючи по 3 секунди на Недоліком відомого ринопневмометру є неможливість провести виміри у ДІЛЯНЦІ клапана носа за конструкційної особливості повітрязабірної трубки - довга та зігнута під кутом Також робоча частина приладу з'єднана з датчиком тиску еластичною трубкою що знижує достовірність вимірювань В основу заявленого винаходу поставлена задача визначати у передніх відділах носу, а саме у ДІЛЯНЦІ носового клапану зміни у перерозподілі повітряних потоків Технічний результат, що досягається полягає у можливості ранньої діагностики та профілактики захворювань носа та приносових пазух, завдяки визначенню змін у перерозподілі повітряних потоків Поставлена задача вирішується тим, що у відомому ринопневмометрі, що складається з корпусу, повітрязабірної трубки у вигляді капіляру, датчика тиску та реєструючого приладу, згідно винаходу - повітрязабірна трубка виконана прямою, має довжину та діаметр ВІДПОВІДНО не більше 40 мм та 0,8мм і жорстко з'єднана з датчиком тиску, до якого під'єднаний підсилювач сигналу При довжині повітрязабірної трубки більше 40мм та и діаметрі більше 0,8мм втрачається точність аеродинамічної картини за рахунок некоректності виміру епюри перерозподілу швидкості повітряного потоку ВДИХ І ВИДИХ ВІДМІННОЮ особливістю заявленого ринопневмометра є вирішення проблеми вимірювання динамічного тиску у клапані носа, за рахунок зміни конструкції повітрязабірної трубки (капіляру) та жорсткого його з'єднання з датчиком тиску і введення у конструкцію підсилювача сигналу Це дозволяє отримати достовірну аеродинамічну картину клапана носу, що дає змогу ранньої СО (О ^ о Ю 50463 діагностики та профілактики захворювань носа та приносових пазух Сутність винаходу пояснюється малюнком (см Фіг), на якому представлено заявлений ринопневмометр (загальний вигляд), де 1 - корпус, 2 - повітрязабірна трубка, 3 - капіляр, 4 - датчик тиску, 5 -підсилювач сигналу, 6 гнучкі провідники Працює ринопневмометр наступним чином фіксують корпус 1 у руці і капіляр 3 із повітрязабірною трубкою 2 жорстко з'єднану із датчиком тиску 4, вводять пацієнту у ніс, при цьому слідкують за тим, щоб вона не торкалася підсилювач сигналу 5 Дослідження повторюють для різних ВІДДІЛІВ клапана носу Дешифрування запису отриманих ринопневмограм дозволяє скласти картину аероди наміки клапана носу Ринопневмометр у ВІДПОВІДНОСТІ до заявлено го винаходу, апробований у центральній МІСЬКІЙ КЛІНІЧНІЙ лікарні Національного медичного університету протягом одного року при обстеженні 300 хворих Він показав себе зручним та простим у використанні, з'явилась можливість проводити ранню діагностику та профілактику захворювань носа і приносових пазух Література 1 Д О Михайловский Нейровегетативная форма вазомоторного ринита (вопросы патогенеза и терапии) Диссертация канд мед наук Киев, 1990 2 Патент Российской Федерации № 1572505 и № 16002472 МПК А61В5/00 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
