Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування

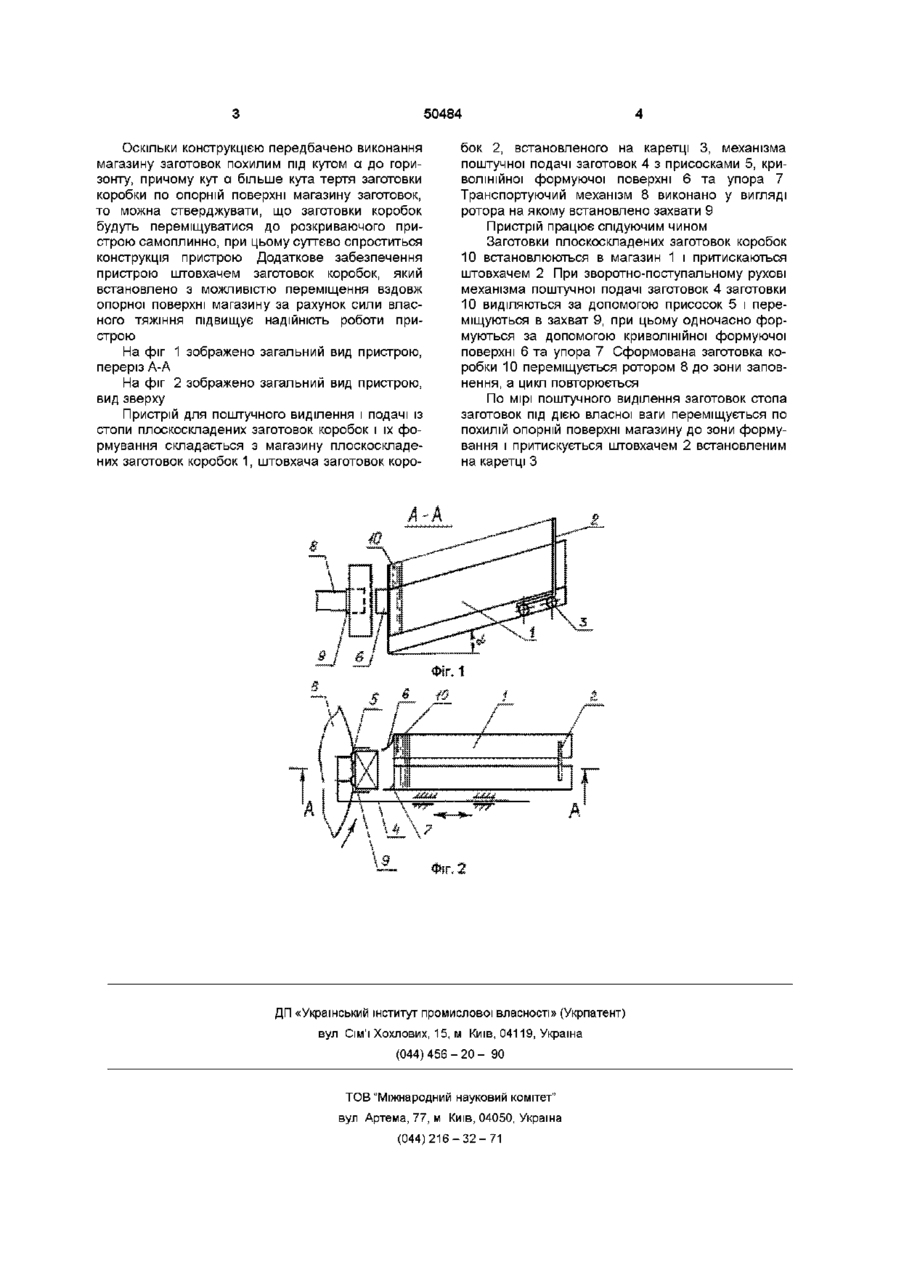

1 Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування, що включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для її розкривання, який відрізняється тим, що опорна поверхня магазину заготовок розміщена під деяким кутом а до горизонту, причому кут а більше кута тертя заготовки коробки по опорній поверхні магазину заготовок 2 Пристрій за п 1, який відрізняється тим, що він додатково забезпечений штовхачем заготовок коробок, який встановлений з можливістю переміщення вздовж опорної поверхні магазину за рахунок сили власного тяжіння Винахід відноситься до механізмів для пакувальної техніки Може використовуватися на підприємствах харчової, фармацевтичної і інших галузях промисловості Відомий пристрій для поштучної подачі і формування картонних пачок із споскоскладеких заготовок [А С RU № 2000261 С, кл В65В43/18, 1993, Бюл, № 33 - 36), що складається з магазину для заготовок, ротора, що встановлений на горизонтальній осі, вакуум-присоски для розкривання заготовок і транспортером з ячейками Недоліком наведеної конструкції є обмежена продуктивність пристрою та десять складна його конструкція, внаслідок чого, низька надійність в роботі Також відомий пристрій для поштучної подачі із стопи картонних плоскоскладених коробок і їх формування [А С SU № 1500556 А1, кп В65В43/32, 43/18, 1989, Бюл № ЗО], що складається із магазину плоскоскладених заготовок, дугоподібного розкривача, вакуумного захвата і транспортуючого пристрою Недоліком такої конструкції є невисока продуктивність та низька надійність роботи Пристрій для поштучної подачі із стопи плоскоскладених заготовок ящиків і їх формування [А С SU № 1565549 А1, кл В65В43/32, 1990, Бюл № 19] взятий по більшості ознак, що співпадають, за прототип Пристрій складається із магазину для заготовок, механізма для поштучної їх подачі, транспор туючого механізма із захватом для переміщення заготовки і пристрою для її розкривання Недоліками наведеного пристрою є складність конструкції, невелика надійність роботи В основу винаходу поставлено задачі удосконалення пристрою для поштучного виділення і подачі із стопи плоскоскладених коробок і їх формування шляхом розміщення магазину заготовок під кутом до горизонту та встановлення на ньому додатково штовхача заготовок, який переміщується за рахунок сили власного тяжіння з метою підвищення надійності в роботі та спрощення конструкції Пристрій для поштучної подачі із стопи плоскоскладених заготовок коробок і їх формування включає магазин для заготовок, механізм для поштучної їх подачі, транспортуючий механізм із захватом для переміщення заготовки і пристрій для и розкривання Згідно винаходу опорна поверхня магазину заготовок розміщена під деяким кутом а до горизонту, причому кут а більше кута тертя заготовки коробки по опорній поверхні магазину заготовок Пристрій додатково забезпечений штовхачем заготовок коробок, який встановлений з можливістю переміщення вздовж опорної поверхні магазину за рахунок сили власного тяжіння Причинно-наслідковий зв'язок між запропонованими ознаками та очікуваним результатом полягає у слідуючому 00 ^ о ю 50484 Оскільки конструкцією передбачено виконання магазину заготовок похилим під кутом а до горизонту, причому кут а більше кута тертя заготовки коробки по опорній поверхні магазину заготовок, то можна стверджувати, що заготовки коробок будуть переміщуватися до розкриваючого пристрою самоплинно, при цьому суттєво спроститься конструкція пристрою Додаткове забезпечення пристрою штовхачем заготовок коробок, який встановлено з можливістю переміщення вздовж опорної поверхні магазину за рахунок сили власного тяжіння підвищує надійність роботи пристрою На фіг 1 зображено загальний вид пристрою, переріз А-А На фіг 2 зображено загальний вид пристрою, вид зверху Пристрій для поштучного виділення і подачі із стопи плоскоскладених заготовок коробок і їх формування складається з магазину плоскоскладених заготовок коробок 1, штовхача заготовок коро бок 2, встановленого на каретці 3, механізма поштучної подачі заготовок 4 з присосками 5, криволінійної формуючої поверхні 6 та упора 7 Транспортуючий механізм 8 виконано у вигляді ротора на якому встановлено захвати 9 Пристрій працює слідуючим чином Заготовки плоскоскладених заготовок коробок 10 встановлюються в магазин 1 і притискаються штовхачем 2 При зворотно-поступальному рухові механізма поштучної подачі заготовок 4 заготовки 10 виділяються за допомогою присосок 5 і переміщуються в захват 9, при цьому одночасно формуються за допомогою криволінійної формуючої поверхні 6 та упора 7 Сформована заготовка коробки 10 переміщується ротором 8 до зони заповнення, а цикл повторюється По мірі поштучного виділення заготовок стопа заготовок під дією власної ваги переміщується по похилій опорній поверхні магазину до зони формування і притискується штовхачем 2 встановленим на каретці З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
