Дощувальний апарат

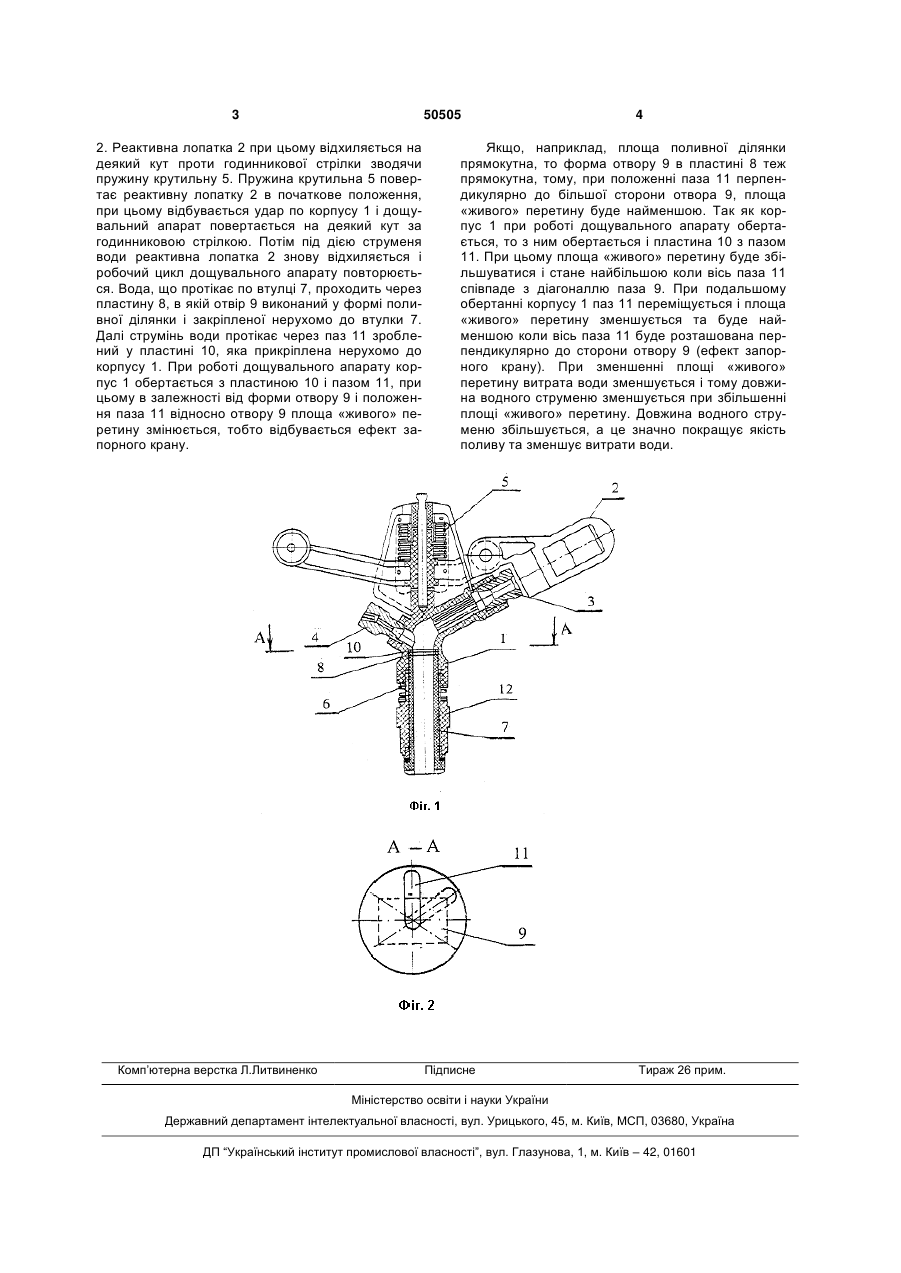

Дощувальний апарат, що містить корпус, до якого прикріплені передня і задня насадки, штуцер, розташований на втулці, яка прикріплена до корпусу знизу, дистанційну пружину, розташовану між штуцером і корпусом, та реактивну лопатку, сполучену з корпусом зверху крутильною пружиною, який відрізняється тим, що на втулку зверху прикріплена нерухомо пластина з отвором, виконаним у формі поливної ділянки, а до корпусу прикріплена нерухомо пластина з пазом. (19) (21) u200913393 (22) 23.12.2009 (24) 10.06.2010 (46) 10.06.2010, Бюл.№ 11, 2010 р. (72) ПАРХОМЕНКО ВАЛЕНТИНА ДМИТРІВНА, ПАРХОМЕНКО АНАТОЛІЙ ПАВЛОВИЧ, ПАРХОМЕНКО ВЛАДИСЛАВ АНАТОЛЬОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 50505 2. Реактивна лопатка 2 при цьому відхиляється на деякий кут проти годинникової стрілки зводячи пружину крутильну 5. Пружина крутильна 5 повертає реактивну лопатку 2 в початкове положення, при цьому відбувається удар по корпусу 1 і дощувальний апарат повертається на деякий кут за годинниковою стрілкою. Потім під дією струменя води реактивна лопатка 2 знову відхиляється і робочий цикл дощувального апарату повторюється. Вода, що протікає по втулці 7, проходить через пластину 8, в якій отвір 9 виконаний у формі поливної ділянки і закріпленої нерухомо до втулки 7. Далі струмінь води протікає через паз 11 зроблений у пластині 10, яка прикріплена нерухомо до корпусу 1. При роботі дощувального апарату корпус 1 обертається з пластиною 10 і пазом 11, при цьому в залежності від форми отвору 9 і положення паза 11 відносно отвору 9 площа «живого» перетину змінюється, тобто відбувається ефект запорного крану. Комп’ютерна верстка Л.Литвиненко 4 Якщо, наприклад, площа поливної ділянки прямокутна, то форма отвору 9 в пластині 8 теж прямокутна, тому, при положенні паза 11 перпендикулярно до більшої сторони отвора 9, площа «живого» перетину буде найменшою. Так як корпус 1 при роботі дощувального апарату обертається, то з ним обертається і пластина 10 з пазом 11. При цьому площа «живого» перетину буде збільшуватися і стане найбільшою коли вісь паза 11 співпаде з діагоналлю паза 9. При подальшому обертанні корпусу 1 паз 11 переміщується і площа «живого» перетину зменшується та буде найменшою коли вісь паза 11 буде розташована перпендикулярно до сторони отвору 9 (ефект запорного крану). При зменшенні площі «живого» перетину витрата води зменшується і тому довжина водного струменю зменшується при збільшенні площі «живого» перетину. Довжина водного струменю збільшується, а це значно покращує якість поливу та зменшує витрати води. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
