Спосіб електрошлакового переплаву

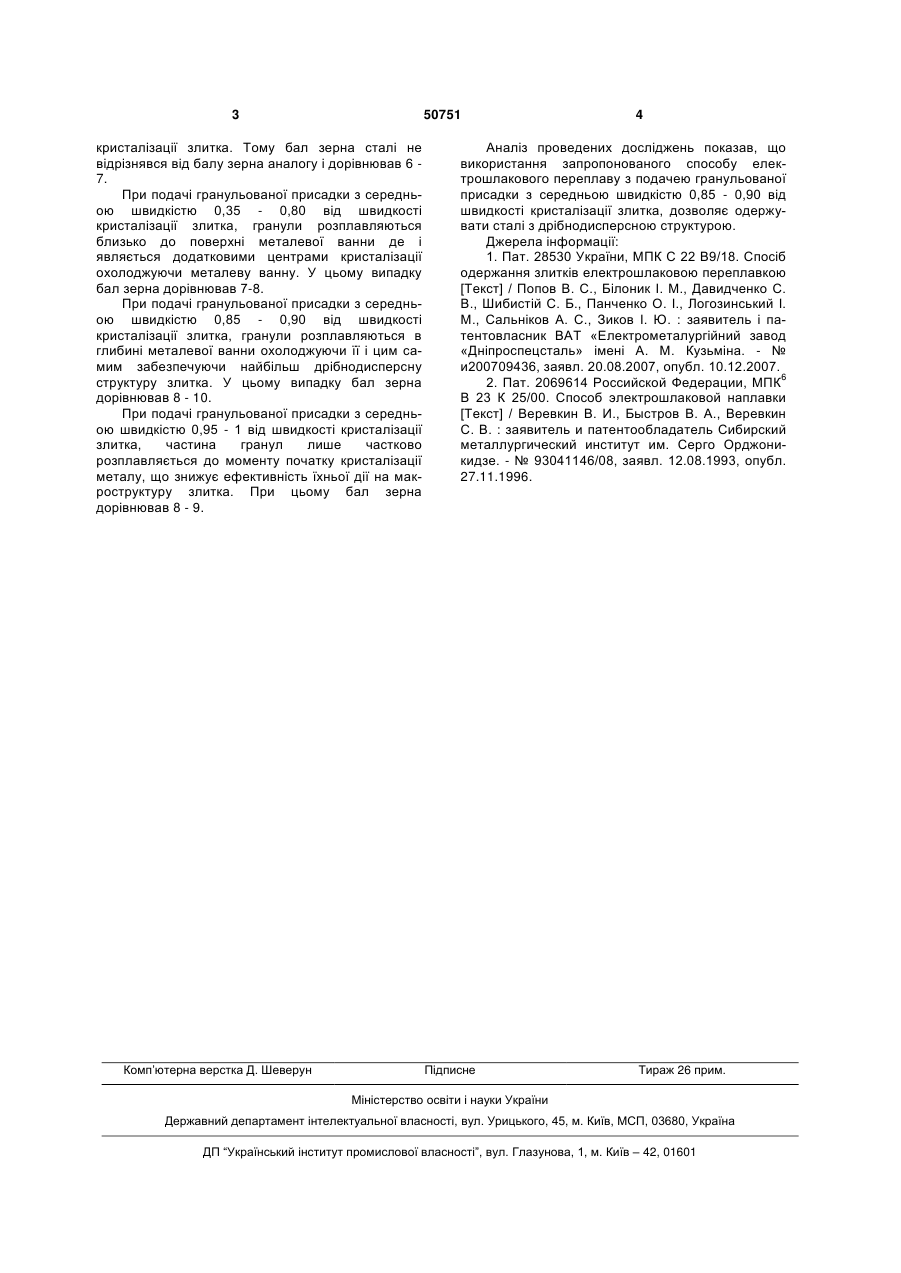

Спосіб електрошлакового переплаву витратними електродами, що включає подачу гранул у плавильний простір, який відрізняється тим, що гранули транспортують у металеву ванну з середньою швидкістю 0,85-0,90 від швидкості кристалізації злитка. (19) (21) u200912697 (22) 07.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ПОПОВ ВЕНІАМІН СТЕПАНОВИЧ, БІЛОНИК ІГОР МЕТОДІЙОВИЧ, КАПУСТЯН ОЛЕКСІЙ ЄВГЕНОВИЧ, ПЕТРАШОВ ОЛЕКСАНДР СЕРГІЙОВИЧ 3 50751 кристалізації злитка. Тому бал зерна сталі не відрізнявся від балу зерна аналогу і дорівнював 6 7. При подачі гранульованої присадки з середньою швидкістю 0,35 - 0,80 від швидкості кристалізації злитка, гранули розплавляються близько до поверхні металевої ванни де і являється додатковими центрами кристалізації охолоджуючи металеву ванну. У цьому випадку бал зерна дорівнював 7-8. При подачі гранульованої присадки з середньою швидкістю 0,85 - 0,90 від швидкості кристалізації злитка, гранули розплавляються в глибині металевої ванни охолоджуючи її і цим самим забезпечуючи найбільш дрібнодисперсну структуру злитка. У цьому випадку бал зерна дорівнював 8 - 10. При подачі гранульованої присадки з середньою швидкістю 0,95 - 1 від швидкості кристалізації злитка, частина гранул лише частково розплавляється до моменту початку кристалізації металу, що знижує ефективність їхньої дії на макроструктуру злитка. При цьому бал зерна дорівнював 8 - 9. Комп’ютерна верстка Д. Шеверун 4 Аналіз проведених досліджень показав, що використання запропонованого способу електрошлакового переплаву з подачею гранульованої присадки з середньою швидкістю 0,85 - 0,90 від швидкості кристалізації злитка, дозволяє одержувати сталі з дрібнодисперсною структурою. Джерела інформації: 1. Пат. 28530 України, МПК С 22 В9/18. Спосіб одержання злитків електрошлаковою переплавкою [Текст] / Попов В. С., Білоник І. М., Давидченко С. В., Шибистій С. Б., Панченко О. І., Логозинський І. М., Сальніков А. С., Зиков І. Ю. : заявитель і патентовласник ВАТ «Електрометалургійний завод «Дніпроспецсталь» імені А. М. Кузьміна. - № и200709436, заявл. 20.08.2007, опубл. 10.12.2007. 2. Пат. 2069614 Российской Федерации, МПК6 В 23 К 25/00. Способ электрошлаковой наплавки [Текст] / Веревкин В. И., Быстров В. А., Веревкин С. В. : заявитель и патентообладатель Сибирский металлургический институт им. Серго Орджоникидзе. - № 93041146/08, заявл. 12.08.1993, опубл. 27.11.1996. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
