Аератор-дегазатор, який складається з підвідного трубопроводу, дифузора, сопла, приймальної камери, камери змішування, який відрізняється тим, що повітряний патрубок розміщений над камерою змішування, а до її нижньої частини приєднана відбійна чаша за допомогою утримуючих стержнів.

Текст

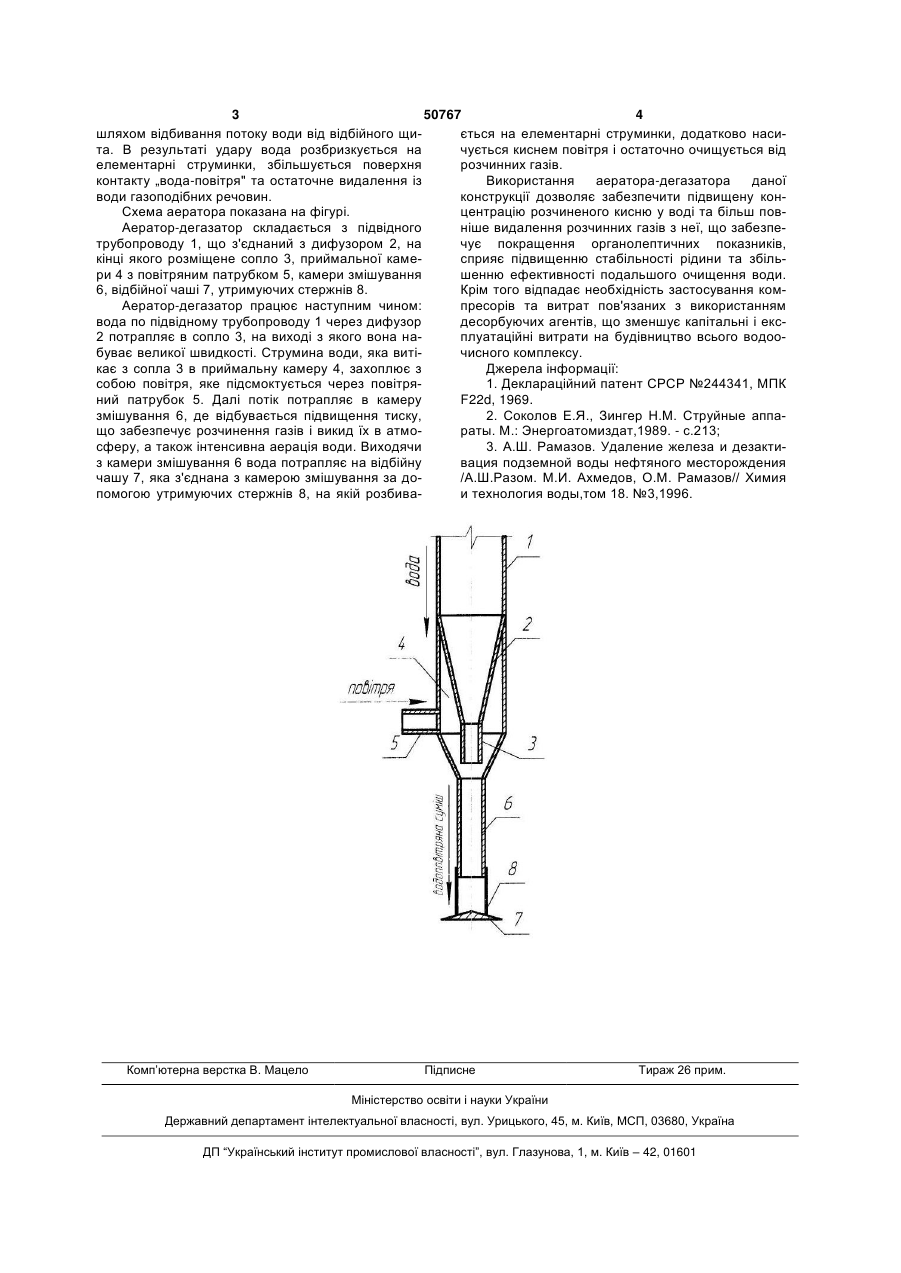

Аератор-дегазатор, який складається з підвідного трубопроводу, дифузора, сопла, приймальної камери, камери змішування, який відрізняється тим, що повітряний патрубок розміщений над камерою змішування, а до її нижньої частини приєднана відбійна чаша за допомогою утримуючих стержнів. (19) (21) u200912980 (22) 14.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ОРЛОВ ВАЛЕРІЙ ОЛЕГОВИЧ, ТРОХИМЧУК МАКСИМ МИКОЛАЙОВИЧ, МАРТИНОВ СЕРГІЙ ЮРІЙОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА ТА ПРИРОДОКОРИСТУВАННЯ 2 3 50767 4 шляхом відбивання потоку води від відбійного щиється на елементарні струминки, додатково насита. В результаті удару вода розбризкується на чується киснем повітря і остаточно очищується від елементарні струминки, збільшується поверхня розчинних газів. контакту „вода-повітря" та остаточне видалення із Використання аератора-дегазатора даної води газоподібних речовин. конструкції дозволяє забезпечити підвищену конСхема аератора показана на фігурі. центрацію розчиненого кисню у воді та більш повАератор-дегазатор складається з підвідного ніше видалення розчинних газів з неї, що забезпетрубопроводу 1, що з'єднаний з дифузором 2, на чує покращення органолептичних показників, кінці якого розміщене сопло 3, приймальної камесприяє підвищенню стабільності рідини та збільри 4 з повітряним патрубком 5, камери змішування шенню ефективності подальшого очищення води. 6, відбійної чаші 7, утримуючих стержнів 8. Крім того відпадає необхідність застосування комАератор-дегазатор працює наступним чином: пресорів та витрат пов'язаних з використанням вода по підвідному трубопроводу 1 через дифузор десорбуючих агентів, що зменшує капітальні і екс2 потрапляє в сопло 3, на виході з якого вона наплуатаційні витрати на будівництво всього водообуває великої швидкості. Струмина води, яка витічисного комплексу. кає з сопла 3 в приймальну камеру 4, захоплює з Джерела інформації: собою повітря, яке підсмоктується через повітря1. Деклараційний патент СРСР №244341, МПК ний патрубок 5. Далі потік потрапляє в камеру F22d, 1969. змішування 6, де відбувається підвищення тиску, 2. Соколов Е.Я., Зингер Н.М. Струйные аппащо забезпечує розчинення газів і викид їх в атмораты. М.: Энергоатомиздат,1989. - с.213; сферу, а також інтенсивна аерація води. Виходячи 3. А.Ш. Рамазов. Удаление железа и дезактиз камери змішування 6 вода потрапляє на відбійну вация подземной воды нефтяного месторождения чашу 7, яка з'єднана з камерою змішування за до/A.Ш.Разом. М.И. Ахмедов, О.М. Рамазов// Химия помогою утримуючих стержнів 8, на якій розбиваи технология воды,том 18. №3,1996. Комп’ютерна верстка В. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Degasifier aerator

Автори англійською

Orlov Valerii Olehovych, Trokhymchuk Maksym Mykolaiovych, Martynov Serhii Yuriiovych

Назва патенту російською

Аэратор-дегазатор

Автори російською

Орлов Валерий Олегович, Трофимчук Максим Николаевич, Мартынов Сергей Юрьевич

МПК / Мітки

МПК: E21B 43/27, C02F 3/24, C02F 3/00

Мітки: дегазатор, аератор
