Розмагнічувальний пристрій

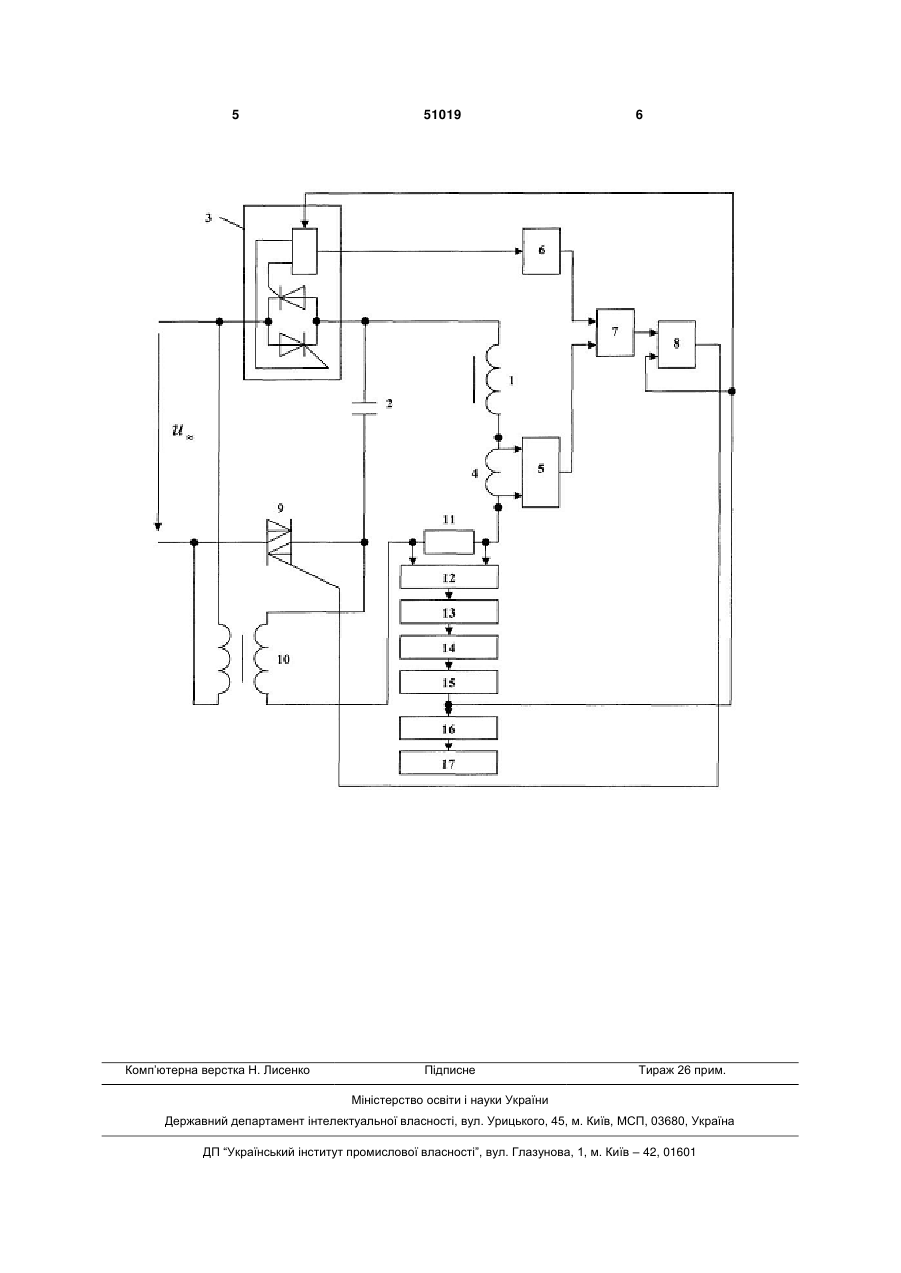

Розмагнічувальний пристрій, що містить електромагніт, конденсатор і блок управління, складений з перетворювача частоти, датчика швидкості зміни струму у електромагніті, формувача імпульсів вимкнення, одновібратора, синхронізатора імпульсу вимкнення та підсилювача з комутуючою апаратурою, причому вхід одновібратора підключено до перетворювача частоти, а вихід до першого входу синхронізатора імпульсу вимкнення, до другого входу якого підключено вихід формувача імпульсів вимкнення, вхід якого зв'язано з датчиком швидкості зміни струму у елект 3 ний з перетворювача частоти, датчика швидкості зміни струму у електромагніті, формувача імпульсів вимкнення, одновібратора, синхронізатора імпульсу вимкнення та підсилювача з комутуючою апаратурою, причому вхід одновібратора підключено до перетворювача частоти, а вихід до першого входу синхронізатора імпульсу вимкнення, до другого входу якого підключено вихід формувача імпульсів вимкнення, вхід якого зв'язано з датчиком швидкості зміни струму у електромагніті, а вхід підсилювача з комутуючою апаратурою з'єднано з виходом синхронізатора імпульсу вимкнення, згідно корисної моделі, розташовано трансформатор напруги, первинну обмотку якого сполучено з полюсами мережі змінної напруги промислової частоти, а вторинну обмотку - з конденсатором та з послідовно з'єднаним з датчиком швидкості зміни струму у електромагніті резистором, до якого підключено послідовно зв'язані селективний фільтр промислової частоти, випрямляч, пороговий елемент, диференцюючий ланцюг, інвертувальний підсилювач та комп'ютер, причому вихід диференцюючого ланцюга з'єднано з перетворювачем частоти та з додатковим входом підсилювача з комутуючою апаратурою, вихід якого сполучено з керуючим електродом сімістора, сполученого з полюсом мережі змінної напруги промислової частоти та з конденсатором. Суть корисної моделі пояснюється кресленням, де зображено розмагнічувальний пристрій, що містить електромагніт 1, конденсатор 2, блок управління, складений з перетворювача частоти 3, датчика 4 швидкості зміни струму у електромагніті, формувача 5 імпульсів вимкнення, одновібратора 6, синхронізатора 7 імпульсу вимкнення та підсилювача 8 з комутуючою апаратурою, сімістор 9, трансформатор напруги 10, резистор 11, до якого підключено послідовно сполучені селективний фільтр 12 промислової частоти, випрямляч 13, пороговий елемент 14, диференцюючий ланцюг 15, інвертувальний підсилювач 16 та комп'ютер 17, причому вихід диференцюючого ланцюга 15 з'єднано з перетворювачем частоти 3 та з додатковим входом підсилювача 8 з комутуючою апаратурою, вихід якого зв'язано з керуючим електродом сімістора 9. Первинну обмотку трансформатора 10 підключено до полюсів мережі напруги u живлення промислової частоти, а вторинну - між сімістором 9 та резистором 11. Розмагнічувальний пристрій працює наступним чином. У вихідному положенні при відсутності деталей, що розмагнічуються, у електромагніті 1 протікає струм промислової частоти, при цьому пороговий елемент 14 та перетворюч частоти 3 вимкнені, а сімістор 9 запертий. При входженні деталей у зону дії електромагніта 1 індуктивність останнього збільшується, що спричиняє зменшення струму промислової частоти у електрома 51019 4 гніті 1 та, відповідно, напруги на резисторі 11, на виході селективного фільтра 12 промислової частоти та на виході випрямляча 13. У момент зниження цієї напруги до заданого значення спрацьовує пороговий елемент 14, переднім фронтом сигналу з виходу якого через диференцюючий ланцюг 15 вмикається перетворювач частоти 3 та через підсилювач 8 з комутуючою апаратурою відкривається сімістор 9. При цьому підключається змінна напруга заданої частоти до контуру конденсатор 2 - електромагніт 1, у якому виникає біполярний струм, у результаті чого електромагніт 1 створює магнітне поле для розмагнічування деталей. Водночас сигналом «Лог. 1» запускається одновібратор 6, з виходу якого сигнал «Лог. 0» поступає на вхід синхронізатора 7 імпульсу вимкнення. Після спливу часу, необхідного для завершення заданого числа періодів біполярного струму у електромагніті 1, одновібратор 6 перекидається та подає на вхід синхронізатора 7 імпульсу вимкнення сигнал «Лог. 1». Датчик 4 швидкості зміни струму у електромагніті, наприклад, трансформатор струму, видає позитивний або негативний сигнал у залежності від знака швидкості зміни струму у електромагніті 1, який подається на вхід формувача 5 імпульсів вимкнення. З виходу формувача 5 імпульсів вимкнення імпульси логічного «0» або «1» поступають на вхід синхронізатора 7 імпульсу вимкнення. При наявності на входах синхронізатора 7 імпульсу вимкнення одночасно логічної «1» з одновібратора 6 та з формувача 5 імпульсів вимкнення на виході синхронізатора 7 імпульсу вимкнення після інвертування з'являється сигнал логічної «1», який подається на перший вхід підсилювача 8 з комутуючою апаратурою, що спричиняє вимкнення сімістора 9 по керуючому електроду. Після вимкнення перетворювача частоти 3 у коливальному контурі конденсатор 2 - електромагніт 1 виникають згасаючі автоколивання за рахунок енергії, що запасена у конденсаторі 2, чим забезпечується розмагнічування деталей. Частота біполярної напругі та кількість періодів біполярного струму у електромагніті 1 установлюється з урахуванням матеріалу та маси деталей. При виході деталей із зони дії електромагніта 1 індуктивність останнього зменшується, що спричиняє збільшення струму промислової частоти у електромагніті 1 та, відповідно, напруги на резисторі 11, на виході селективного фільтра 12 промислової частоти та на виході випрямляча 13. У момент зростання цієї напруги до заданого значення вимикається пороговий елемент 14, на виході диференцюючого ланцюга 15 формується імпульс, який через інвертувальний підсилювач 16 подається на вхід комп'ютера 17 системи управління, наприклад, роботизованого комплекса, як сигнал про завершення процесу розмагнічування. 5 Комп’ютерна верстка Н. Лиcенко 51019 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
