Пристрій для отримання гранульованого продукту

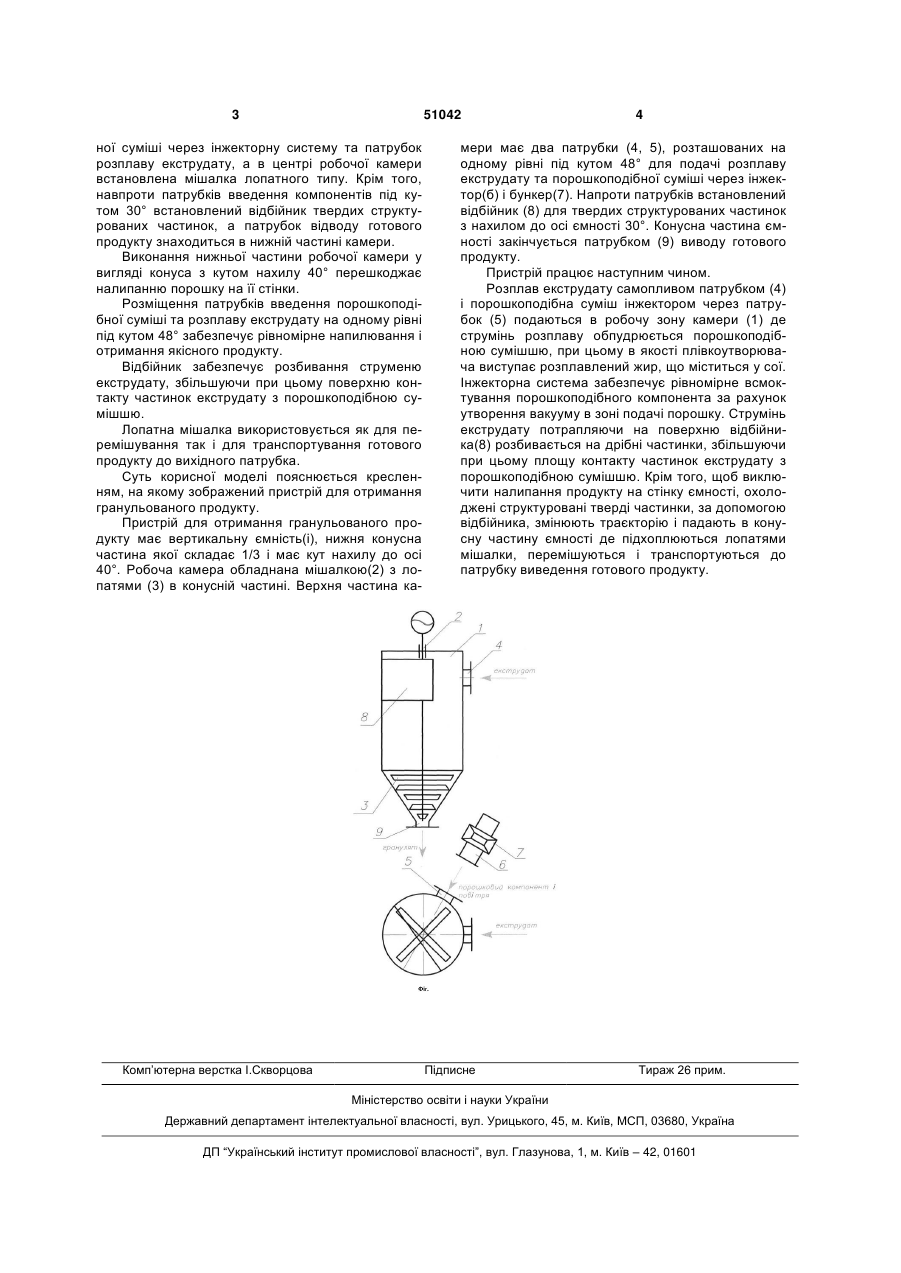

1. Пристрій для отримання гранульованого продукту, що містить робочу камеру для обробки матеріалу, патрубки введення компонентів і патрубок виведення готового продукту, який відріз 3 51042 ної суміші через інжекторну систему та патрубок розплаву екструдату, а в центрі робочої камери встановлена мішалка лопатного типу. Крім того, навпроти патрубків введення компонентів під кутом 30° встановлений відбійник твердих структурованих частинок, а патрубок відводу готового продукту знаходиться в нижній частині камери. Виконання нижньої частини робочої камери у вигляді конуса з кутом нахилу 40° перешкоджає налипанню порошку на її стінки. Розміщення патрубків введення порошкоподібної суміші та розплаву екструдату на одному рівні під кутом 48° забезпечує рівномірне напилювання і отримання якісного продукту. Відбійник забезпечує розбивання струменю екструдату, збільшуючи при цьому поверхню контакту частинок екструдату з порошкоподібною сумішшю. Лопатна мішалка використовується як для перемішування так і для транспортування готового продукту до вихідного патрубка. Суть корисної моделі пояснюється кресленням, на якому зображений пристрій для отримання гранульованого продукту. Пристрій для отримання гранульованого продукту має вертикальну ємність(і), нижня конусна частина якої складає 1/3 і має кут нахилу до осі 40°. Робоча камера обладнана мішалкою(2) з лопатями (3) в конусній частині. Верхня частина ка Комп’ютерна верстка І.Скворцова 4 мери має два патрубки (4, 5), розташованих на одному рівні під кутом 48° для подачі розплаву екструдату та порошкоподібної суміші через інжектор(б) і бункер(7). Напроти патрубків встановлений відбійник (8) для твердих структурованих частинок з нахилом до осі ємності 30°. Конусна частина ємності закінчується патрубком (9) виводу готового продукту. Пристрій працює наступним чином. Розплав екструдату самопливом патрубком (4) і порошкоподібна суміш інжектором через патрубок (5) подаються в робочу зону камери (1) де струмінь розплаву обпудрюється порошкоподібною сумішшю, при цьому в якості плівкоутворювача виступає розплавлений жир, що міститься у сої. Інжекторна система забезпечує рівномірне всмоктування порошкоподібного компонента за рахунок утворення вакууму в зоні подачі порошку. Струмінь екструдату потрапляючи на поверхню відбійника(8) розбивається на дрібні частинки, збільшуючи при цьому площу контакту частинок екструдату з порошкоподібною сумішшю. Крім того, щоб виключити налипання продукту на стінку ємності, охолоджені структуровані тверді частинки, за допомогою відбійника, змінюють траєкторію і падають в конусну частину ємності де підхоплюються лопатями мішалки, перемішуються і транспортуються до патрубку виведення готового продукту. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
