Спосіб складання з’єднань з натягом
Формула / Реферат
1. Спосіб складання з'єднань з натягом з використанням попереднього нагрівання, розміщення з'єднання між нерухомими стійками та створення осьової підпори за допомогою наступного нагрівання, узгодженого з режимом остигання зони спряження до одержання беззазорного стику спряжених деталей, який відрізняється тим, що нагріванню, узгодженому з режимом остигання зони спряження піддають термоелемент, наприклад, у вигляді втулки, розміщеній між охоплюючою деталлю та стійкою.
2. Спосіб за п. 1, який відрізняється тим, що між охоплюючою деталлю та термоелементом, який нагрівають, розміщують термоізолятор.
Текст

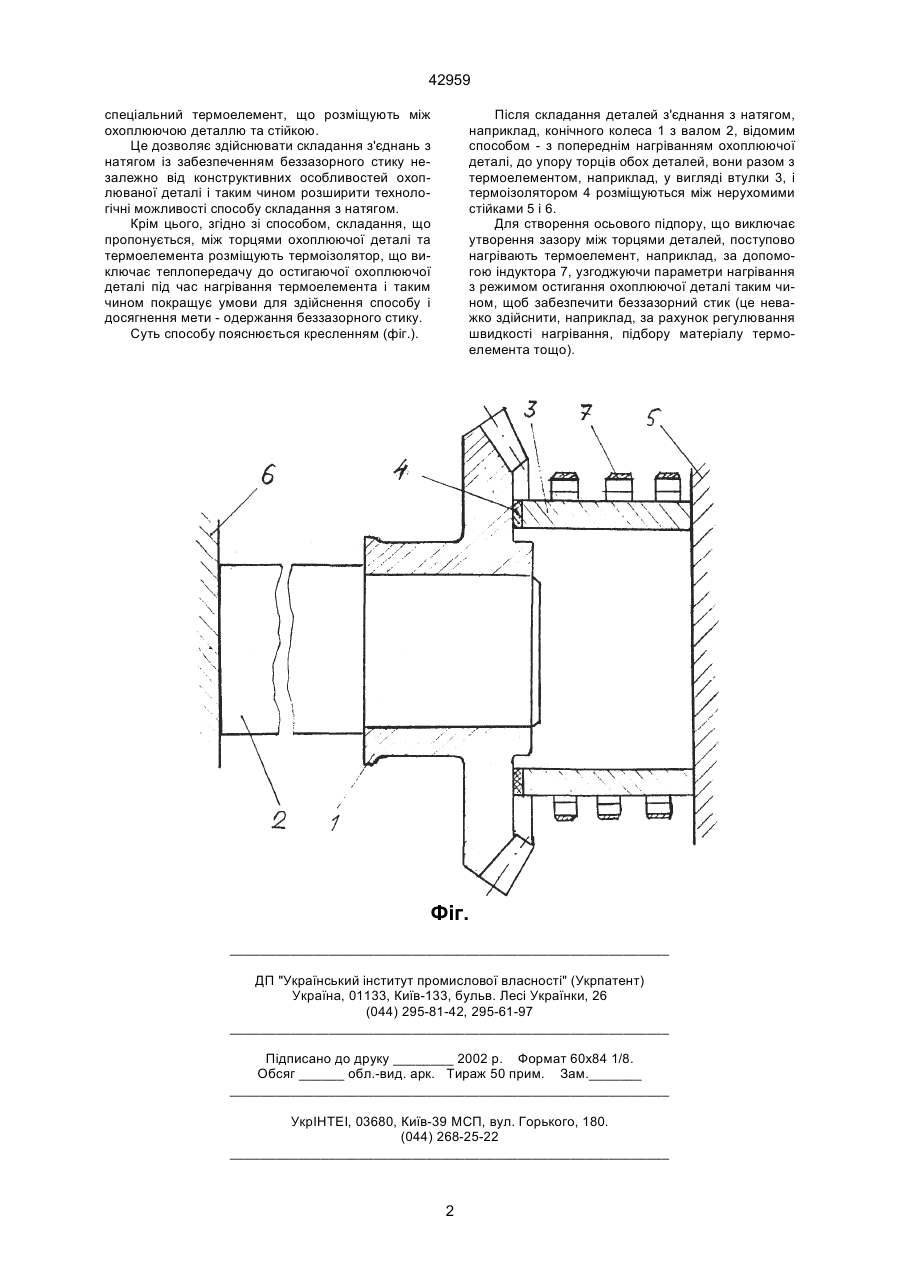

1. Спосіб складання з'єднань з натягом з використанням попереднього нагрівання, розміщення з'єднання між нерухомими стійками та створен 42959 спеціальний термоелемент, що розміщують між охоплюючою деталлю та стійкою. Це дозволяє здійснювати складання з'єднань з натягом із забезпеченням беззазорного стику незалежно від конструктивних особливостей охоплюваної деталі і таким чином розширити технологічні можливості способу складання з натягом. Крім цього, згідно зі способом, складання, що пропонується, між торцями охоплюючої деталі та термоелемента розміщують термоізолятор, що виключає теплопередачу до остигаючої охоплюючої деталі під час нагрівання термоелемента і таким чином покращує умови для здійснення способу і досягнення мети - одержання беззазорного стику. Суть способу пояснюється кресленням (фіг.). Після складання деталей з'єднання з натягом, наприклад, конічного колеса 1 з валом 2, відомим способом - з попереднім нагріванням охоплюючої деталі, до упору торців обох деталей, вони разом з термоелементом, наприклад, у вигляді втулки 3, і термоізолятором 4 розміщуються між нерухомими стійками 5 і 6. Для створення осьового підпору, що виключає утворення зазору між торцями деталей, поступово нагрівають термоелемент, наприклад, за допомогою індуктора 7, узгоджуючи параметри нагрівання з режимом остигання охоплюючої деталі таким чином, щоб забезпечити беззазорний стик (це неважко здійснити, наприклад, за рахунок регулювання швидкості нагрівання, підбору матеріалу термоелемента тощо). Фіг. __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ __________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 __________________________________________________________ 2
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of assembling connections with tension
Автори англійськоюMartynov Anatolii Pavlovych
Назва патенту російськоюСпособ сборки соединений с натягом
Автори російськоюМартынов Анатолий Павлович
МПК / Мітки
МПК: B23P 11/02
Мітки: з'єднань, складання, натягом, спосіб
