Електроімпульсний пристрій “каскад – 1″ (пе – 1)

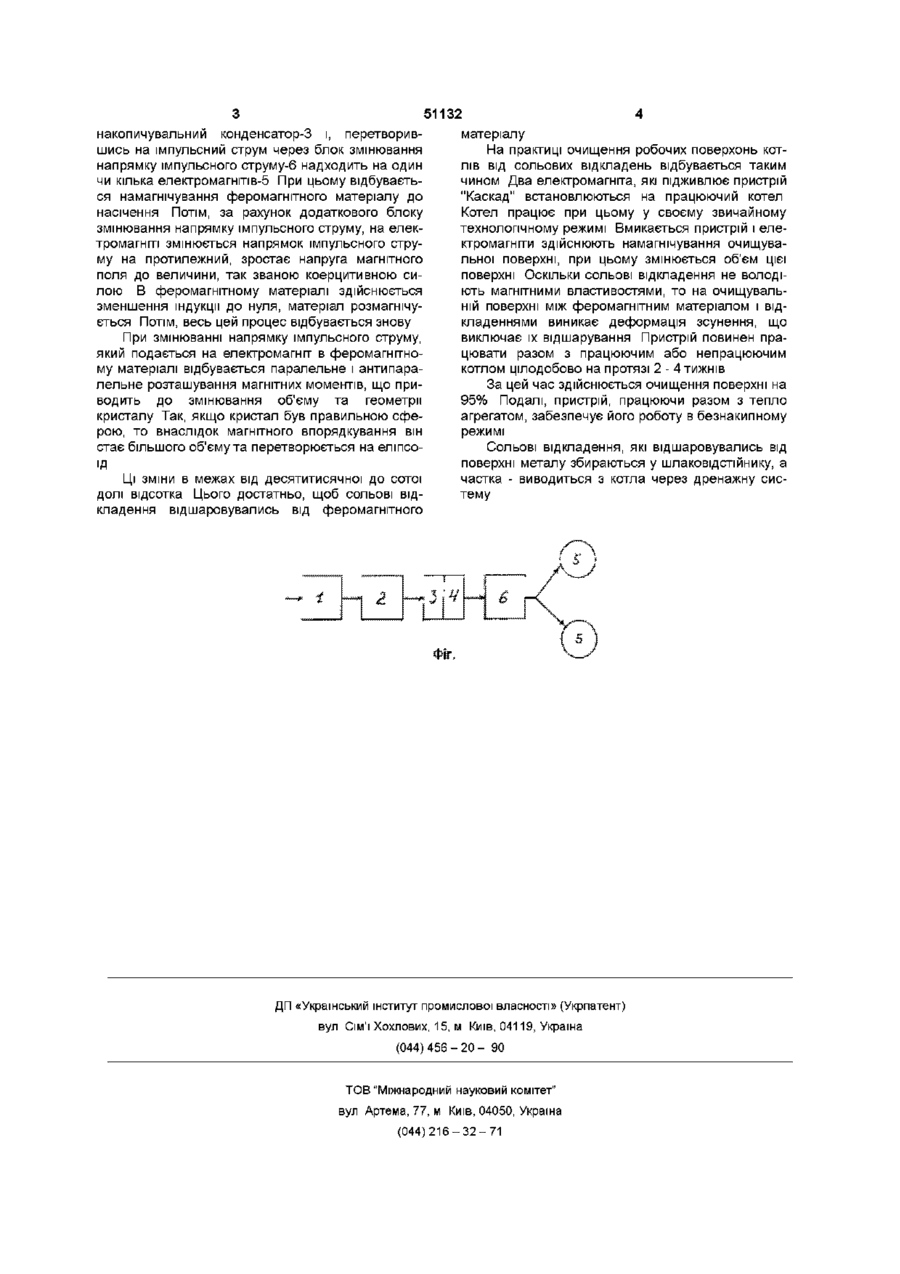

1 Електроімпульсний пристрій , який містить послідовно зв'язані між собою блок живлення з перетворювачем напруги, генератор імпульсів, накопичувальний конденсатор, комутуючий елемент, один або кілька електромагнітів, який відрізняється тим, що він додатково містить електронний блок, що змінює напрямок імпульсного струму, в якому вхід зв'язано з генератором імпульсів, а вихід - з одним або кількома електромагнітами 2 Пристрій по п 1, який відрізняється тим, що блок, який змінює напрямок імпульсного струму, містить в собі транзистор, який працює у ключовому режимі, та додатковий опір Винахід належить до галузі електронної техніки і може бути використаний для очищення теплообмінних поверхонь теплоагрегатів від сольових відкладень на підприємствах будь якої галузі ВІДОМІ електроімпульсні пристрої, які використовуються для очищення теплообмінних поверхонь від сольових відкладень, містять джерело постачання, генератор імпульсів, накопичувальний елемент та електромагніт Такі електроімпульсні пристрої не забезпечують зменшення індукції до нуля - в феромагнітному матеріалі ще залишається індукція З відомих електроімпульсних пристроїв найбільш близьким за технічною суттю до винаходу є електроімпульсний пристрій ВНП-92, який має блок постачання, генератор імпульсів, накопичувальний конденсатор, комутуючий елемент та електромагніт - дивись Авторське свідоцтво СРСР №1066674, кп В08 ВЗ/12 1981 Під час роботи цього пристрою постійний струм джерела постачання за допомогою комутуючого елементу перетворюється в імпульсний струм та надходить на електромагніт В результаті впливу на поверхню, що очищується, магнітного поля відбувається її намагнічування до індукції насичення При зменшенні величини магнітного поля до остаточної індукції за рахунок різниці величини індукції насичення і остаточної індукції виникає магнітострикційний ефект періодичне розширення та стиснення поверхні магнітострикційний ефект, але його, за рахунок того, що в феромагнетику ще залишається індукція, не зовсім достатньо для ефективного очищення поверхні від солей жорсткості Задачею винаходу є довести значення остаточної індукції до нуля, підвищив тим самим магнітострикційний ефект Поставлена задача вирішується тим, що у електороімпульсний пристрій, який містить блок постачання з перетворювачем напруги, генератор імпульсів, накопичу вальний конденсатор, комутуючий елемент та один чи кілька електромагнітів, згідно з винаходом, додатково підключено блок змінювання направлення імпульсного струму Цей додатковий блок містить транзистор, який працює у ключовому режимі і, додатковий опір Введення в пристрій блоку, який змінює напрямок імпульсного струму вигідно відрізняє запропонований пристрій від прототипу, оскільки збільшує магнітострикційний ефект На кресленні зображення блок-схема електроімпульсного пристрою "Каскад-1" (ПЕ-1), (Фіг) Електроімпульсний пристрій "Каскад" має блок постачання з перетворювачем напруги-1, генератор імпульсів-2, накопичувальний конденсатор-3, комутуючу секцію-4, електромагниті-5, або кілька електромагнітів та блок-6, який змінює направлення імпульсного струму і подає його на електромагніт Електроімпульсний пристрій "Каскад-1" (ПЕ-1) працює таким чином постійний струм джерела постачання-1 поступає на генератор імпульсів-2, Якщо феромагнетик намагнітити спочатку до індукції насичення, а потім зменшувати величину магнітного поля до остаточної індукції, виникає го Ю 51132 накопичувальний конденсатор-3 і, перетворившись на імпульсний струм через блок змінювання напрямку імпульсного струму-6 надходить на один чи кілька електромагнтв-5 При цьому відбувається намагнічування феромагнітного матеріалу до насічення Потім, за рахунок додаткового блоку змінювання напрямку імпульсного струму, на електромагніті змінюється напрямок імпульсного струму на протилежний, зростає напруга магнітного поля до величини, так званою коерцитивною силою В феромагнітному матеріалі здійснюється зменшення індукції до нуля, матеріал розмагнічується Потім, весь цей процес відбувається знову При змінюванні напрямку імпульсного струму, який подається на електромагніт в феромагнітному матеріалі відбувається паралельне і антипаралельне розташування магнітних моментів, що приводить до змінювання об'єму та геометрії кристалу Так, якщо кристал був правильною сферою, то внаслідок магнітного впорядкування він стає більшого об'єму та перетворюється на еліпсо|Д Ці ЗМІНИ В межах від десятитисячної до сотої долі відсотка Цього достатньо, щоб сольові відкладення відшаровувались від феромагнітного матеріалу На практиці очищення робочих поверхонь котлів від сольових відкладень відбувається таким чином Два електромагніта, які підживлює пристрій "Каскад" встановлюються на працюючий котел Котел працює при цьому у своєму звичайному технологічному режимі Вмикається пристрій і електромагніти здійснюють намагнічування очищувальної поверхні, при цьому змінюється об'єм цієї поверхні Оскільки СОЛЬОВІ відкладення не володіють магнітними властивостями, то на очищувальній поверхні між феромагнітним матеріалом і відкладеннями виникає деформація зсунення, що виключає їх відшарування Пристрій повинен працювати разом з працюючим або непрацюючим котлом цілодобово на протязі 2 - 4 тижнів За цей час здійснюється очищення поверхні на 95% Подалі, пристрій, працюючи разом з тепло агрегатом, забезпечує його роботу в безнакипному режимі Сольові відкладення, які відшаровувались від поверхні металу збираються у шлаковідстійнику, а частка - виводиться з котла через дренажну систему ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
