Ріжучий пристрій для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах

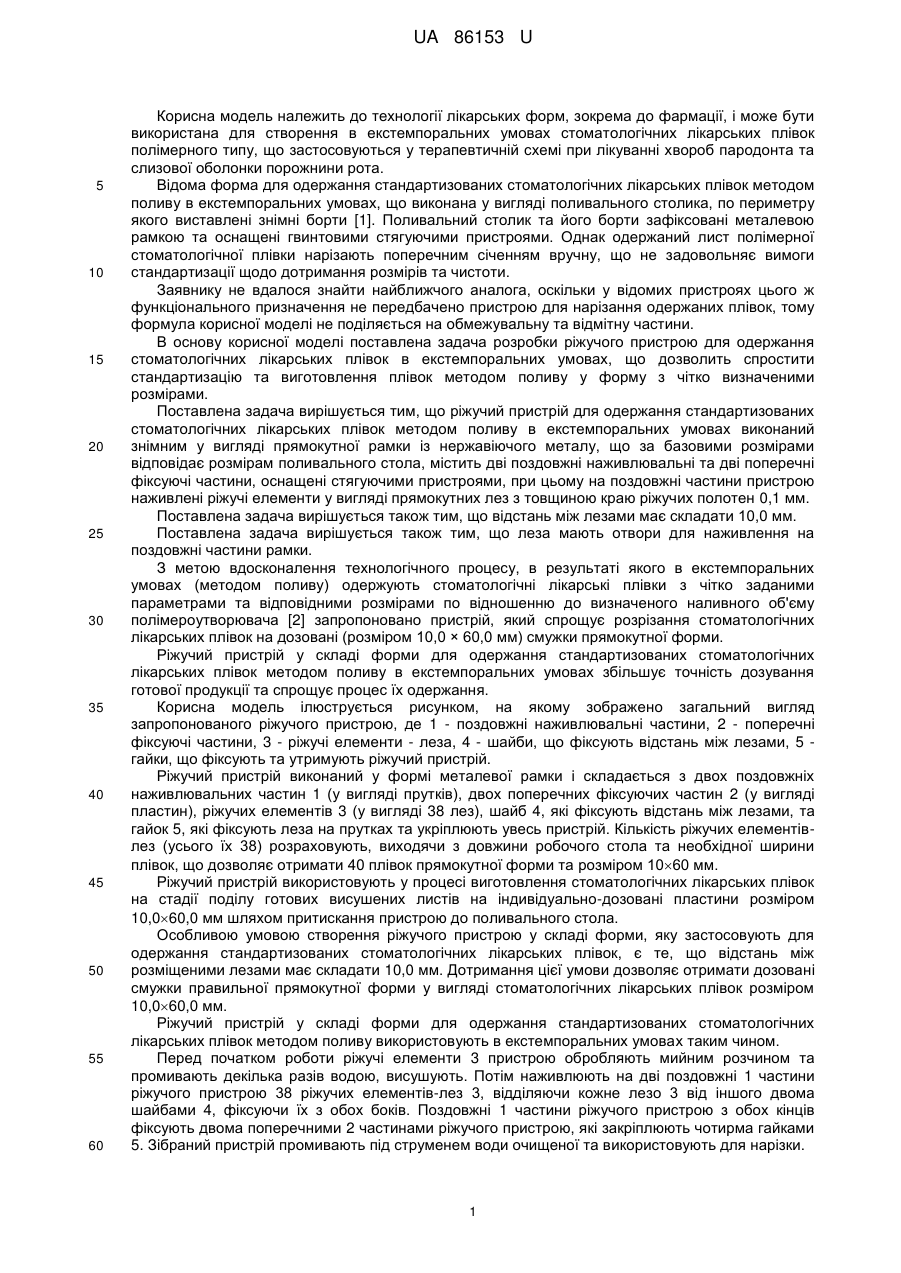

Реферат: Ріжучий пристрій для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах виконаний знімним у вигляді прямокутної рамки із нержавіючого металу, що за базовими розмірами відповідає розмірам поливального стола, містить дві поздовжні робочі та дві поперечні фіксуючі частини, оснащені стягуючими пристроями, при цьому на поздовжні частини пристрою наживлені ріжучі елементи у вигляді прямокутних лез з товщиною краю ріжучих полотен 0,1 мм. UA 86153 U (54) РІЖУЧИЙ ПРИСТРІЙ ДЛЯ ОДЕРЖАННЯ СТАНДАРТИЗОВАНИХ СТОМАТОЛОГІЧНИХ ЛІКАРСЬКИХ ПЛІВОК МЕТОДОМ ПОЛИВУ В ЕКСТЕМПОРАЛЬНИХ УМОВАХ UA 86153 U UA 86153 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до технології лікарських форм, зокрема до фармації, і може бути використана для створення в екстемпоральних умовах стоматологічних лікарських плівок полімерного типу, що застосовуються у терапевтичній схемі при лікуванні хвороб пародонта та слизової оболонки порожнини рота. Відома форма для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах, що виконана у вигляді поливального столика, по периметру якого виставлені знімні борти [1]. Поливальний столик та його борти зафіксовані металевою рамкою та оснащені гвинтовими стягуючими пристроями. Однак одержаний лист полімерної стоматологічної плівки нарізають поперечним січенням вручну, що не задовольняє вимоги стандартизації щодо дотримання розмірів та чистоти. Заявнику не вдалося знайти найближчого аналога, оскільки у відомих пристроях цього ж функціонального призначення не передбачено пристрою для нарізання одержаних плівок, тому формула корисної моделі не поділяється на обмежувальну та відмітну частини. В основу корисної моделі поставлена задача розробки ріжучого пристрою для одержання стоматологічних лікарських плівок в екстемпоральних умовах, що дозволить спростити стандартизацію та виготовлення плівок методом поливу у форму з чітко визначеними розмірами. Поставлена задача вирішується тим, що ріжучий пристрій для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах виконаний знімним у вигляді прямокутної рамки із нержавіючого металу, що за базовими розмірами відповідає розмірам поливального стола, містить дві поздовжні наживлювальні та дві поперечні фіксуючі частини, оснащені стягуючими пристроями, при цьому на поздовжні частини пристрою наживлені ріжучі елементи у вигляді прямокутних лез з товщиною краю ріжучих полотен 0,1 мм. Поставлена задача вирішується також тим, що відстань між лезами має складати 10,0 мм. Поставлена задача вирішується також тим, що леза мають отвори для наживлення на поздовжні частини рамки. З метою вдосконалення технологічного процесу, в результаті якого в екстемпоральних умовах (методом поливу) одержують стоматологічні лікарські плівки з чітко заданими параметрами та відповідними розмірами по відношенню до визначеного наливного об'єму полімероутворювача [2] запропоновано пристрій, який спрощує розрізання стоматологічних лікарських плівок на дозовані (розміром 10,0 × 60,0 мм) смужки прямокутної форми. Ріжучий пристрій у складі форми для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах збільшує точність дозування готової продукції та спрощує процес їх одержання. Корисна модель ілюструється рисунком, на якому зображено загальний вигляд запропонованого ріжучого пристрою, де 1 - поздовжні наживлювальні частини, 2 - поперечні фіксуючі частини, 3 - ріжучі елементи - леза, 4 - шайби, що фіксують відстань між лезами, 5 гайки, що фіксують та утримують ріжучий пристрій. Ріжучий пристрій виконаний у формі металевої рамки і складається з двох поздовжніх наживлювальних частин 1 (у вигляді прутків), двох поперечних фіксуючих частин 2 (у вигляді пластин), ріжучих елементів 3 (у вигляді 38 лез), шайб 4, які фіксують відстань між лезами, та гайок 5, які фіксують леза на прутках та укріплюють увесь пристрій. Кількість ріжучих елементівлез (усього їх 38) розраховують, виходячи з довжини робочого стола та необхідної ширини плівок, що дозволяє отримати 40 плівок прямокутної форми та розміром 1060 мм. Ріжучий пристрій використовують у процесі виготовлення стоматологічних лікарських плівок на стадії поділу готових висушених листів на індивідуально-дозовані пластини розміром 10,060,0 мм шляхом притискання пристрою до поливального стола. Особливою умовою створення ріжучого пристрою у складі форми, яку застосовують для одержання стандартизованих стоматологічних лікарських плівок, є те, що відстань між розміщеними лезами має складати 10,0 мм. Дотримання цієї умови дозволяє отримати дозовані смужки правильної прямокутної форми у вигляді стоматологічних лікарських плівок розміром 10,060,0 мм. Ріжучий пристрій у складі форми для одержання стандартизованих стоматологічних лікарських плівок методом поливу використовують в екстемпоральних умовах таким чином. Перед початком роботи ріжучі елементи 3 пристрою обробляють мийним розчином та промивають декілька разів водою, висушують. Потім наживлюють на дві поздовжні 1 частини ріжучого пристрою 38 ріжучих елементів-лез 3, відділяючи кожне лезо 3 від іншого двома шайбами 4, фіксуючи їх з обох боків. Поздовжні 1 частини ріжучого пристрою з обох кінців фіксують двома поперечними 2 частинами ріжучого пристрою, які закріплюють чотирма гайками 5. Зібраний пристрій промивають під струменем води очищеної та використовують для нарізки. 1 UA 86153 U 5 10 Після використання ріжучий пристрій розбирають, а його деталі знову піддають санітарній обробці. Використання заявленого ріжучого пристрою у складі форми уможливлює проведення рівномірного розподілу полімерного листа для дозування на смужки, а також дозволяє спростити процес одержання дозованих стоматологічних лікарських плівок у процесі екстемпорального виробництва методом поливу. Джерела інформації: 1. Патент України на корисну модель № 73913 U, МПК A61J 3/00, А61K 6/00; опубл. 10.10.2012, Бюл. № 19. 2. Гриновець І.С. Розробка складу, технології і дослідження стоматологічних лікарських плівок: автореф. дис. … канд. фармац. наук: 15.00.01 / Гриновець Ігор Степанович. - Львів: нац. мед. ун-т ім. Данила Галицького, 2013. - 24 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Ріжучий пристрій для одержання стандартизованих стоматологічних лікарських плівок методом поливу в екстемпоральних умовах, виконаний знімним у вигляді прямокутної рамки із нержавіючого металу, що за базовими розмірами відповідає розмірам поливального стола, що містить дві поздовжні робочі та дві поперечні фіксуючі частини, оснащені стягуючими пристроями, при цьому на поздовжні частини пристрою наживлені ріжучі елементи у вигляді прямокутних лез з товщиною краю ріжучих полотен 0,1 мм. 2. Пристрій за п. 1, який відрізняється тим, що відстань між лезами має складати 10,0 мм. 3. Пристрій за п. 1, який відрізняється тим, що леза мають отвори для наживлення на поздовжні частини рамки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
