Гідрореактивний судновий двигун

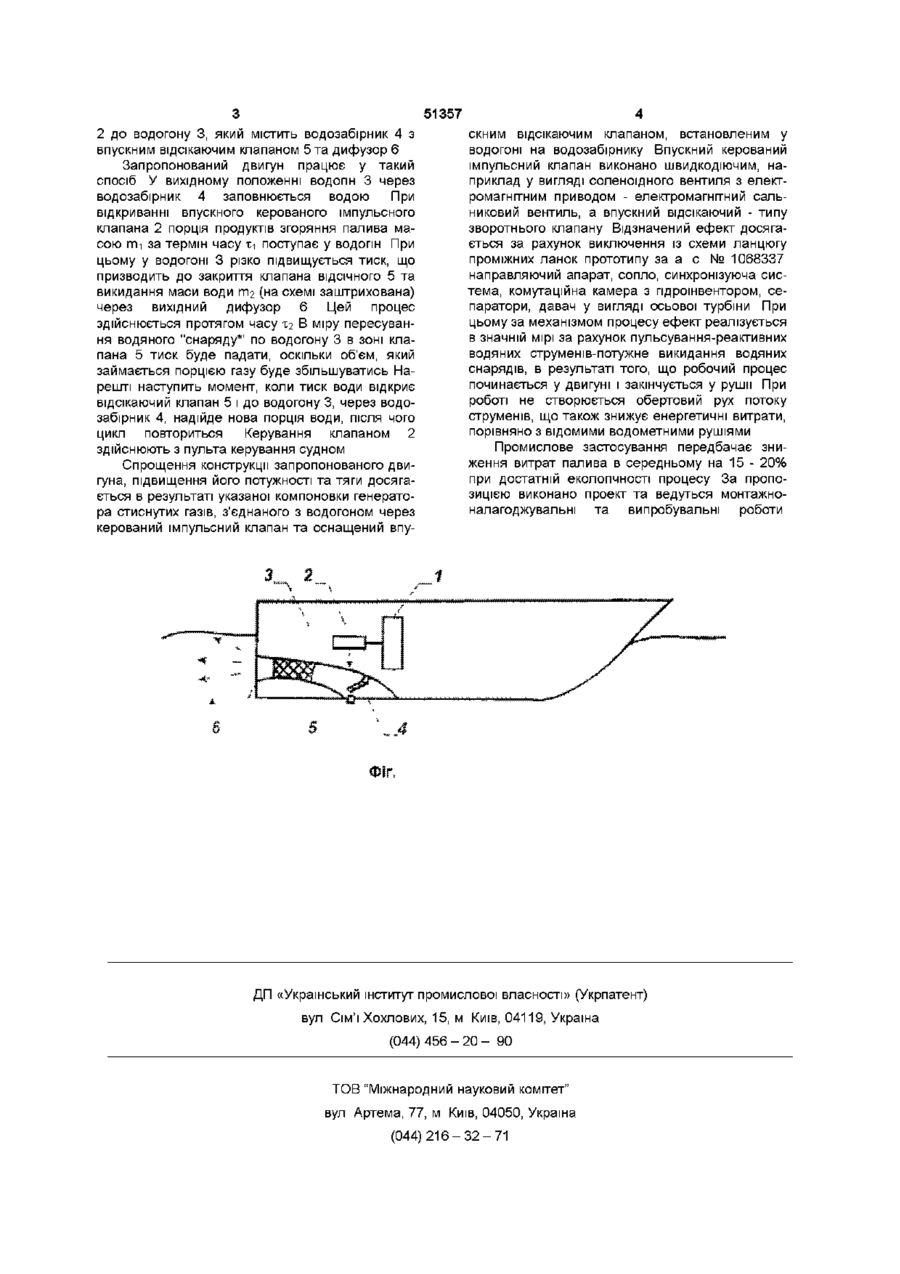

Гідрореактивний судновий двигун, що містить послідовно розташовані водогін з водозабірником та дифузором, систему підготовки стиснутого газу, який відрізняється тим, що система підготовки стиснутого газу виконана у вигляді генератора стиснутого газу, оснащеного впускним керованим імпульсним клапаном, що з'єднує його з водогоном, який містить впускний ВІДСІЧНИЙ клапан, встановлений на водозабірнику ності, тяги та ККД досягається лише частково майже з тієї ж причини, тому що різко знижуються можливості їх досягнення через наявність такої КІЛЬКОСТІ проміжних ланок направляючий апарат, синхронізуюча система, комутаційна камера з пдроінвертором, сепаратори, давач у вигляді осьової турбіни В основу винаходу поставлена, задача створення пдрореактивного суднового двигуна, у якому при спрощеній компоновці елементів пдрореактивного суднового двигуна забезпечується зменшення масогабаритних показників, збільшується надійність роботи двигуна Поставлена задача вирішується тим, що у пдрореактивному судновому двигуні, що вміщує послідовно розташовані водогін з водозабірником і дифузором, та систему підготовки стиснутого газу, остання згідно винаходу, виконана у вигляді генератора стиснутого газу, який оснащено впускним керованим імпульсним клапаном, що з'єднує його з водогоном, який оснащено впускним відсікаючим клапаном, встановленим на водозабірнику В такій силовій установці і двигун є рушієм Компоновка двигуна забезпечує зниження масогабаритів, підвищує надійність та економічність Суть винаходу пояснюється кресленням на якому показано схему загального вигляду компоновки двигуна на судні, його коротким описом та прикладом виконання Пропонований двигун містить вільнопоршневий генератор стиснутого газу 1, підключений через керований імпульсний клапан 1 ю СО Ю 51357 2 до водогону 3, який містить водозабірник 4 з впускним відсікаючим клапаном 5 та дифузор 6 Запропонований двигун працює у такий спосіб У вихідному положенні водогін 3 через водозабірник 4 заповнюється водою При відкриванні впускного керованого імпульсного клапана 2 порція продуктів згоряння палива масою іти за термін часу ті поступає у водогін При цьому у водогоні 3 різко підвищується тиск, що призводить до закриття клапана ВІДСІЧНОГО 5 та викидання маси води гті2 (на схемі заштрихована) через вихідний дифузор 6 Цей процес здійснюється протягом часу і2 В міру пересуван1 ня водяного "снаряду* по водогону 3 в зоні клапана 5 тиск буде падати, оскільки об'єм, який займається порцією газу буде збільшуватись Нарешті наступить момент, коли тиск води відкриє відсікаючий клапан 5 і до водогону 3, через водозабірник 4, надійде нова порція води, після чого цикл повториться Керування клапаном 2 здійснюють з пульта керування судном Спрощення конструкції запропонованого двигуна, підвищення його потужності та тяги досягається в результаті указаної компоновки генератора стиснутих газів, з'єднаного з водогоном через керований імпульсний клапан та оснащений впу скним відсікаючим клапаном, встановленим у водогоні на водозабірнику Впускний керований імпульсний клапан виконано швидкодіючим, наприклад у вигляді соленоїдного вентиля з електромагнітним приводом - електромагнітний сальниковий вентиль, а впускний відсікаючий - типу зворотнього клапану Відзначений ефект досягається за рахунок виключення із схеми ланцюгу проміжних ланок прототипу за а с № 1068337 направляючий апарат, сопло, синхронізуюча система, комутаційна камера з пдроінвентором, сепаратори, давач у вигляді осьової турбіни При цьому за механізмом процесу ефект реалізується в значній мірі за рахунок пульсування-реактивних водяних струменів-потужне викидання водяних снарядів, в результаті того, що робочий процес починається у двигуні і закінчується у рушії При роботі не створюється обертовий рух потоку струменів, що також знижує енергетичні витрати, порівняно з відомими водометними рушіями Промислове застосування передбачає зниження витрат палива в середньому на 15 - 20% при достатній еколопчності процесу За пропозицією виконано проект та ведуться монтажноналагоджувальні та випробувальні роботи ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
