Автоматичний протиугінний рейковий захоплювач
Формула / Реферат
1. Автоматичний протиугінний рейковий захоплювач, розміщений на металоконструкції крана, що містить кліщовий пристрій, виконаний у вигляді шарнірно закріплених на візку важелів, які взаємодіють з головкою рейки, і оснащений розпірним пристосуванням, що являє собою клиновий тягар, зв'язаний з механізмом його підйому, що має редуктор, електродвигун, регулятор швидкості і пристрій ручного підйому клинового тягаря, який відрізняється тим, що клиновий тягар підвішено на пластинчастому ланцюзі, який надіто на зірочку, установлену на тихохідному валу редуктора механізму підйому клинового тягаря і перекинуту через коток, закріплений до металоконструкції, при цьому інший кінець пластинчастого ланцюга обладнано противагою.
2. Автоматичний протиугінний рейковий захоплювач за п. 1, який відрізняється тим, що клиновий тягар оснащено пружинним амортизатором, з'єднаним з пластинчастим ланцюгом.
Текст

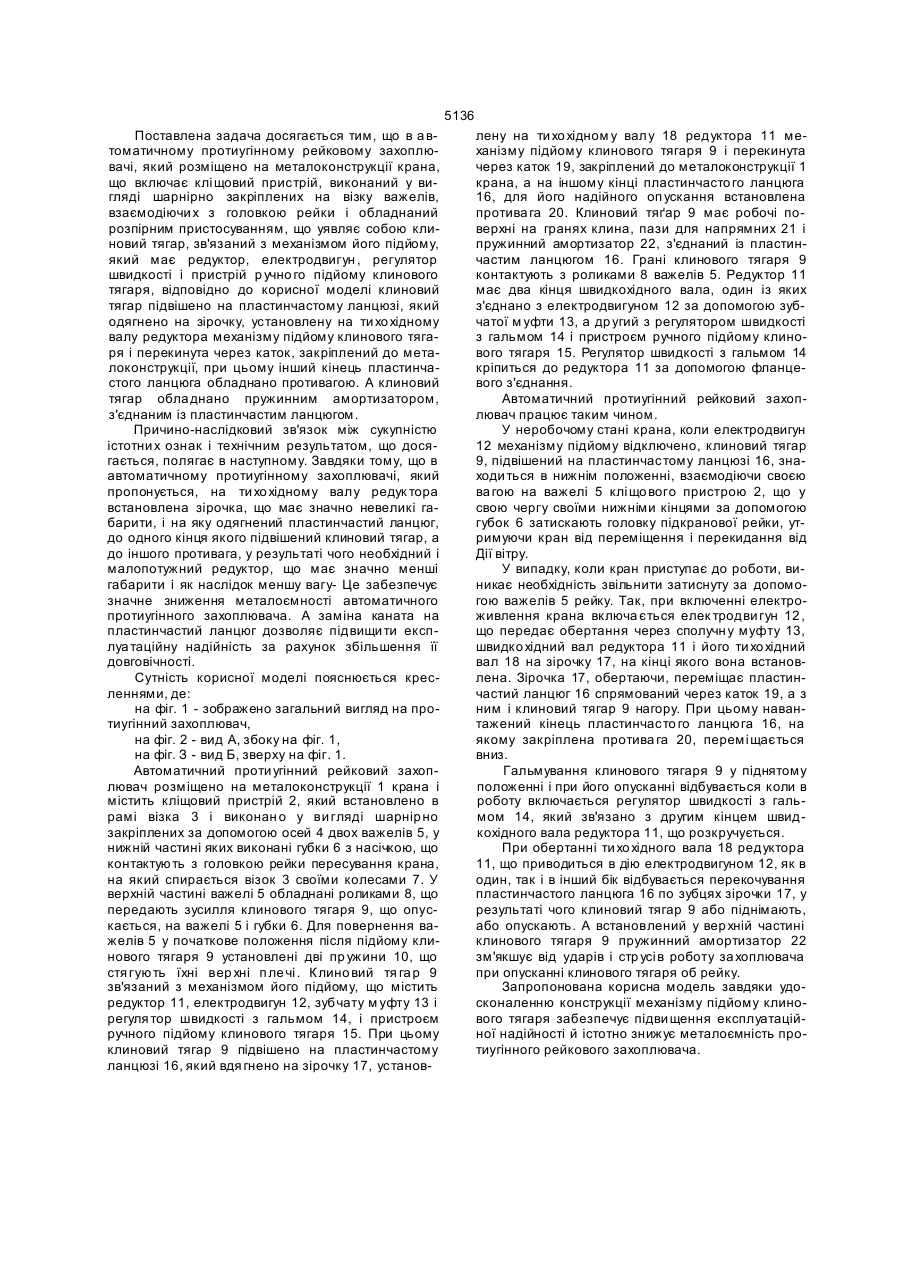

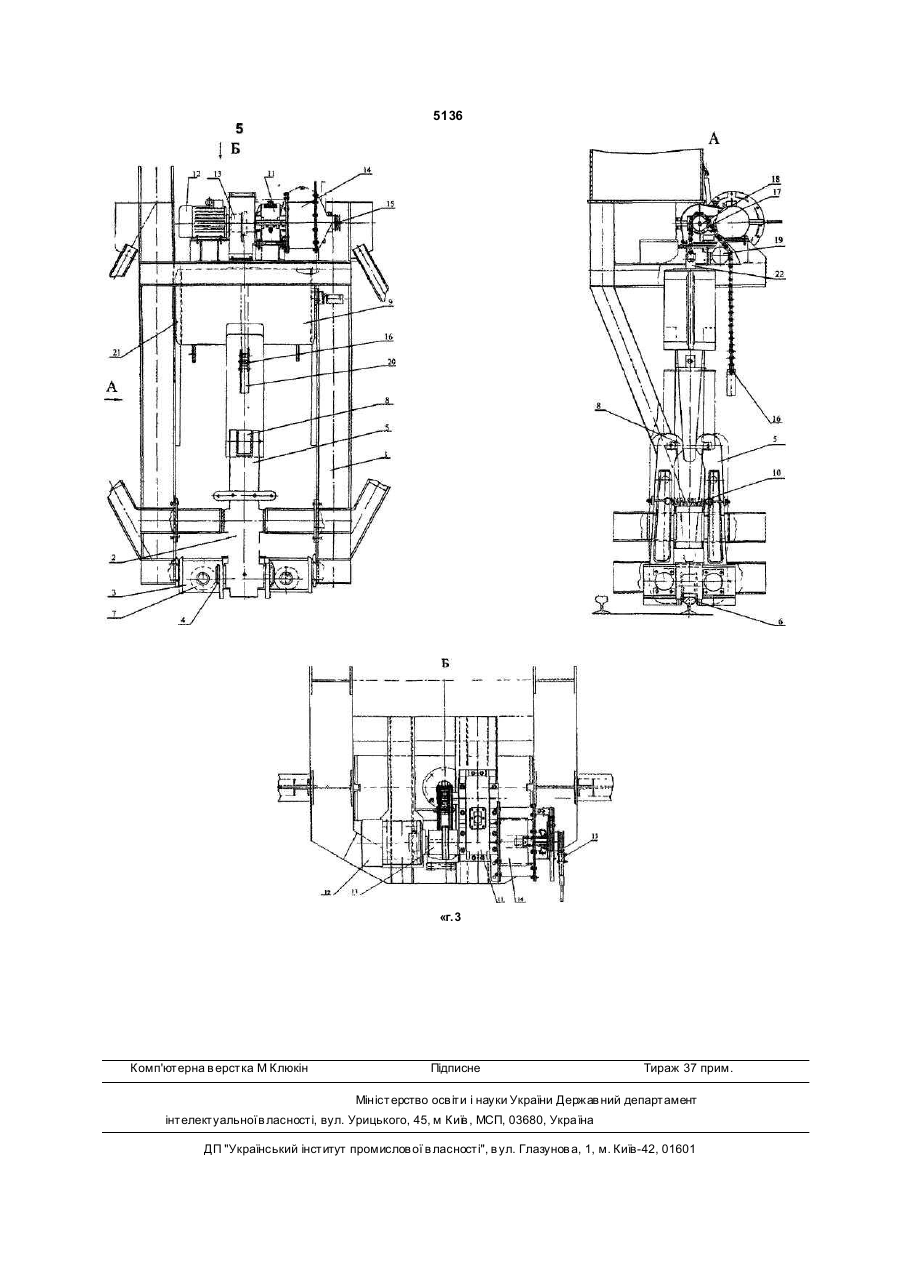

1. Автоматичний протиугінний рейковий захоплювач, розміщений на металоконструкції крана, що містить кліщовий пристрій, виконаний у вигляді шарнірно закріплених на візк у важелі в, які взаємоді ють з голо вкою рейки , і о сна щени й розпірним пристосуванням, що являє собою кли новий тягар, зв язании з механізмом його підйому, що має редуктор, електродвигун , регулятор швидкості і пристрій ручного підйому клинового тягаря, який відрізняє ться тим , що клино вий тя гар підвішено на пластинчастому ланцюзі, який надіто на зірочку, установлену на ти хо хідному валу редуктора механізму підйому клинового тягаря і перекинуту через коток, закріплений до металоконстр укції, при цьому інший кінець пластинчастого ланцюга обладнано противагою. 2. Автоматичний протиугінний рейковий захоплювач за п. 1, який відрізняє ться тим, що клиновий тягар осна щено пружинним амортиза тор ом, з'єднаним з пластинчастим ланцюгом. Корисна модель належить до підйомнотранспортного машинобудування, а саме до протиугінних захоплювачів, які встановлюються на рейкових вантажопідйомних машинах, що працюють на відкритих площадках, для їхнього утримання від переміщення і перекидання від вітру. Відомий протиугінний захоплювач для кранів, яки й мі сти ть за хоплюва льні ла пи , що п ереміщаються по осі, які взаємодіють з головкою рейки, і розпірне пристосування, зв'язане з механізмом підйому, на осі між захоплювальними лапами змонтовано трьохплечий кутовий важіль, крайні плечі якого обладнані башмаками, що поперемінне спираються в залежності від напр уги руху на головку рейки і підтискуються захоплювальними лапами до внутрішньої частини головки рейки, [див. авт. свід. СРСР 446462, МПК В 66 С 9/18, опубліковано в бюлетені № 38 за 1974р.]. Недоліком даного протиугінного захоплювача є порівняно низька його експлуатаційна надійність. Найбільш близьким рішенням по технічній сутності і результу, що досягається, є автоматичний п ро ти угі нн ий р ейк о вий за хо п л юва ч, як ий розміщено на металоконструкції крана, що включає кліщовий пристрій, який виконано у вигляді ша р н ір но зак рі п ле ни х н а візк у ва же лі в, взаємодіючи х з голо вкою рейки і обладнаний розпірним пристосуванням, що уявляє собою клиновий тягар, зв'язаний з механізмом його підйому, який має редуктор, електродвигун і регуля тор швидкості, а також пристрій ручного підйому клинового тягаря, при цьому механізм підйому клинового тягаря встановлено на тягах і взаємодіє з клиновим тягарем через обвідні ролики за допомогою каната, а на тихохідному валу редуктора встановлено барабан для його намотування і швидкохідний вал редуктора з'єднаний з гальмом, електродвигуном, регулятором швидкості і пристроєм ручного підйому клинового тягаря. [Див. кресл. 3276.28.00.000 концерну «Азовмаш» Установка протиугінних за хоплювачів, 1995р.]. Недоліком даного протиугінного захоплювача є його порівняно низька експлуатаційна надійність, о бум о вле н а ти м , що в п р о ц е сі р о бо ти відбувається інтенсивний знос каната в результаті його тертя об обвідні ролики. Крім того, установлений на тихо хідному валу редуктора барабан, на який намотується канат, має великі габарити і для забезпечення безперебійної роботи механізму підйому клинового тягаря встановлено потужній редуктор, що приводить до великої металоємності протиугінного захоплювача. В основу корисної моделі поставлено задачу створити такий проти угінний рейковий за хоплювач, в якому завдяки удосконаленню конструкції механізму підйому клинового тягаря забезпечувалися підвищення експлуатаційної надійності і зниження металоємності протиугінного захоплювача. CD CO Ю о> 5136 Поставлена задача досягається тим, що в а втоматичному протиугінному рейковому захоплювачі, який розміщено на металоконструкції крана, що включає клі щовий пристрій, виконаний у вигляді шарнірно закріплених на візку важелів, взаємодіючи х з головкою рейки і обладнаний розпірним пристосуванням, що уявляє собою клиновий тягар, зв'язаний з механізмом його підйому, який має редуктор, електродвигун , регулятор швидкості і пристрій р учно го підйому клинового тягаря, відповідно до корисної моделі клиновий тягар підвішено на пластинчастому ланцюзі, який одягнено на зірочку, установлену на ти хо хідному валу редуктора механізму підйому клинового тягаря і перекинута через каток, закріплений до металоконструкції, при цьому інший кінець пластинчастого ланцюга обладнано противагою. А клиновий тягар обла днано пружинним амортизатором, з'єднаним із пластинчастим ланцюгом. Причино-наслідковий зв'язок між сукупністю істотни х ознак і технічним результатом, що досягається, полягає в наступному. Завдяки тому, що в автоматичному протиугінному захоплювачі, який пропонується, на ти хо хідному валу редук тора встановлена зірочка, що має значно невеликі габарити, і на яку одягнений пластинчастий ланцюг, до одного кінця якого підвішений клиновий тягар, а до іншого противага, у результаті чого необхідний і малопотужний редуктор, що має значно менші габарити і як наслідок меншу вагу- Це забезпечує значне зниження металоємності автоматичного протиугінного захоплювача. А заміна каната на пластинчастий ланцюг дозволяє підвищи ти експлуа таційну надійність за рахунок збільшення її довговічності. Сутність корисної моделі пояснюється кресленнями, де: на фіг. 1 - зображено загальний вигляд на протиугінний захоплювач, на фіг. 2 - вид А, збоку на фіг. 1, на фіг. З - вид Б, зверху на фіг. 1. Автоматичний проти угінний рейковий захоплювач розміщено на металоконструкції 1 крана і містить кліщовий пристрій 2, який встановлено в рамі візка 3 і виконан о у ви гляді шарнір но закріплених за допомогою осей 4 двох важелів 5, у нижній частині яких виконані губки 6 з насічкою, що контактують з головкою рейки пересування крана, на який спирається візок 3 своїми колесами 7. У верхній частині важелі 5 обладнані роликами 8, що передають зусилля клинового тягаря 9, що опускається, на важелі 5 і губки 6. Для повернення важелів 5 у початкове положення після підйому клинового тягаря 9 установлені дві пр ужини 10, що стя гують їхні вер хні п ле чі . Клино вий тя га р 9 зв'язаний з механізмом його підйому, що містить редуктор 11, електродвигун 12, зубчату м уфту 13 і регуля тор швидкості з гальмом 14, і пристроєм ручного підйому клинового тягаря 15. При цьому клиновий тягар 9 підвішено на пластинчастому ланцюзі 16, який вдя гнено на зірочку 17, установ лену на ти хо хідном у валу 18 редуктора 11 механізму підйому клинового тягаря 9 і перекинута через каток 19, закріплений до металоконструкції 1 крана, а на іншому кінці пластинчасто го ланцюга 16, для його надійного оп ускання встановлена протива га 20. Клиновий тяґар 9 має робочі поверхні на гранях клина, пази для напрямних 21 і пружинний амортизатор 22, з'єднаний із пластинчастим ланцюгом 16. Грані клинового тягаря 9 контактують з роликами 8 важелів 5. Редуктор 11 має два кінця швидкохідного вала, один із яких з'єднано з електродвигуном 12 за допомогою зубчатої м уфти 13, а др угий з регулятором швидкості з гальмом 14 і пристроєм ручного підйому клинового тягаря 15. Регулятор швидкості з гальмом 14 кріпиться до редуктора 11 за допомогою фланцевого з'єднання. Автоматичний протиугінний рейковий захоплювач працює таким чином. У неробочому стані крана, коли електродвигун 12 механізму підйому відключено, клиновий тягар 9, підвішений на пластинчастому ланцюзі 16, знаходи ться в нижнім положенні, взаємодіючи своєю ва гою на важелі 5 клі що вого пристрою 2, що у свою чергу своїми нижніми кінцями за допомогою губок 6 затискають головку підкранової рейки, утримуючи кран від переміщення і перекидання від Дії вітру. У випадку, коли кран приступає до роботи, виникає необхідність звільнити затиснуту за допомогою важелів 5 рейку. Так, при включенні електроживлення крана включа ється елек тродви гун 12 , що передає обертання через сполучн у муфту 13, швидко хідний вал редуктора 11 і його ти хо хідний вал 18 на зірочку 17, на кінці якого вона встановлена. Зірочка 17, обертаючи, переміщає пластинчастий ланцюг 16 спрямований через каток 19, а з ним і клиновий тягар 9 нагору. При цьому навантажений кінець пластинчасто го ланцюга 16, на якому закріплена протива га 20, перемі щається вниз. Гальмування клинового тягаря 9 у піднятому положенні і при його опусканні відбувається коли в роботу включається регулятор швидкості з гальмом 14, який зв'язано з другим кінцем швидкохідного вала редуктора 11, що розкручується. При обертанні ти хо хідного вала 18 редуктора 11, що приводиться в дію електродвигуном 12, як в один, так і в інший бік відбувається перекочування пластинчастого ланцюга 16 по зубцях зірочки 17, у результаті чого клиновий тягар 9 або піднімають, або опускають. А встановлений у вер хній частині клинового тягаря 9 пружинний амортизатор 22 зм'якшує від ударів і стр усі в роботу за хоплювача при опусканні клинового тягаря об рейку. Запропонована корисна модель завдяки удосконаленню конструкції механізму підйому клинового тягаря забезпечує підви щення експлуатаційної надійності й істотно знижує металоємність протиугінного рейкового захоплювача. 5136 «г.3 Комп'ютерна в ерстка М Клюкін Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м Київ , МСП, 03680, Україна ДП "Український інститут промислов ої в ласності", в ул. Глазунов а, 1, м. Київ-42, 01601 L
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomatic security rail clutch
Автори англійськоюSoroka Heorhii Mytrofanovych
Назва патенту російськоюАвтоматический противоугонный рельсовый захват
Автори російськоюСорока Георгий Митрофанович
МПК / Мітки
МПК: B66C 9/00
Мітки: рейковий, захоплювач, протиугінний, автоматичний
