Спосіб виготовлення паличок із заготовок

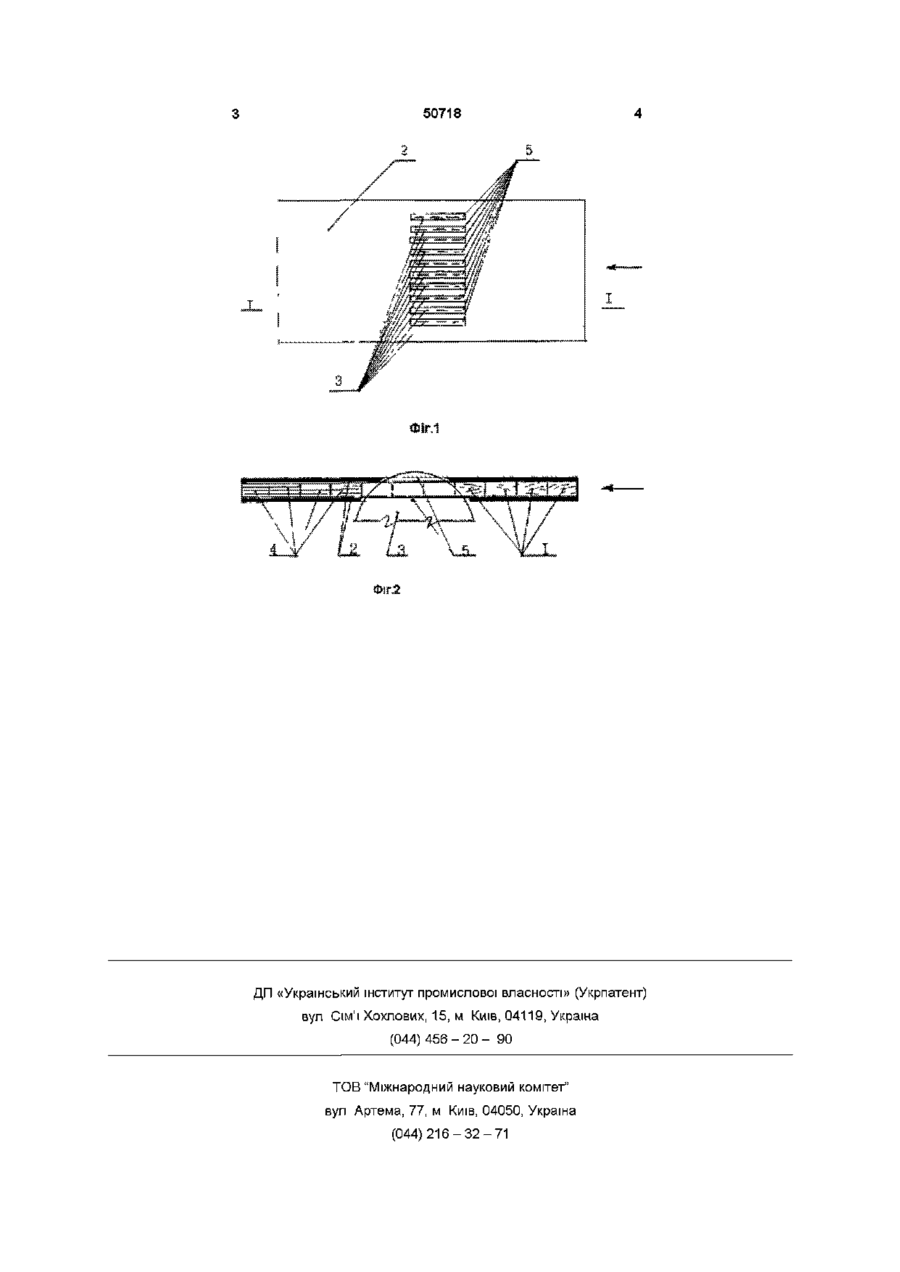

Спосіб виготовлення паличок із заготовок, який полягає в тому, що заготовки пропускають через трубу-фіксатор, де їх розпилюють пакетом пил на пакет паличок, який відрізняється тим, що заготовки розпилюють пакетом пил з міншедорізом з наступним фрезеруванням останнього Винахід відносится до деревопереробної промисловості і може бути використаний при виготовленні паличок для морозива і т п виробів Відомий пристрій для виготовлення плоских паличок із полоси шпону ножами у вигляді скоб, закріплених на роторі, способом вирубування Недоліком зазначеного способу є те, що він допускає великий процент браку (палички надломлені, із сколами, з битими торцями, ворсисті, з випавшими сучками і деформовані), в результаті чого проводиться вибраковка паличок вручну, або додається механізм видалення бракованих паличок А при виготовленні паличок із складним профілем - бракуються майже всі палички, особливо при використанні сухого і свильоватого шпону Задачею винаходу є - виготовлення плоских паличок будь-якого профілю із заготовок і зниження браку до мінімума Ця задача досягається тим, що заготовки пропускають через трубу - фіксатор, в якій їх розпилюють пакетом пил на пакет паличок На фіг1, показана схема виконання способу, вид з верху На фіг 2, теж, розріз 1 -1 Спосіб заключається в тому, що заготовки 1 пропускають (на фіг 1, 2 показано стрілкою) через трубу-фіксатор 2, в якій їх розпилюють пакетом пил 3 на пакет паличок 4 Втрубі-фіксаторі 2 пакет пил 3 розміщений в прорізах 5 Пакет пил 3 може бути розташований з будь якого боку труби-фіксатора 2, а сам пакет пил З може складатися із круглих або стрічкових пил В якості труби фіксатора 2 може бути застосована система роликів, або система пластинчатих мшіконвейерів (на фіг 1,2 не показані) Заготовки 1 можуть розпилюватись пакетом пил 3 із міншедорізом з наступним фрезеруванням останнього (на фіг 1, 2 не показано) Спосіб підготовлюють і виконують наступним чином На робочий орган станка (на фіг1, 2 не показаний) набирають пакет пил 3 так, щоб в чистоті получився пакет паличок 4 Виготовляють трубуфіксатор 2 по розміру поперечного перерізу заготовок 1 так, щоб вони вільно проходили через трубу-фіксатор 2 В середній частині труби-фіксатора 2 прорізують прорізи 5 адекватно пакету пил З Укладають і закріплюють трубу-фіксатор 2 на робочому столі станка (на фіг 1 2 не показаний) так, щоб пакет пил 3 розмістився в прорізах 5, не торкаючись їх країв Після ЦЬОГО пропускають через трубу-фіксатор 2 заготовки 1, будь-яким способом, і розпилюють їх пакетом пил 3 на пакети паличок 4 В результаті застосування викладеного способу позбавляються недоліків, перелічених вище Джерела інформації, що прийняті до уваги 1 Авторське свідоцтво СРСР № 1146202, В 27 L9/00, 1983 р 0 0 о ю 50718 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
