Пристрій для послідовного включення електродвигунів приводу машин з витримкою часу в потоковій лінії

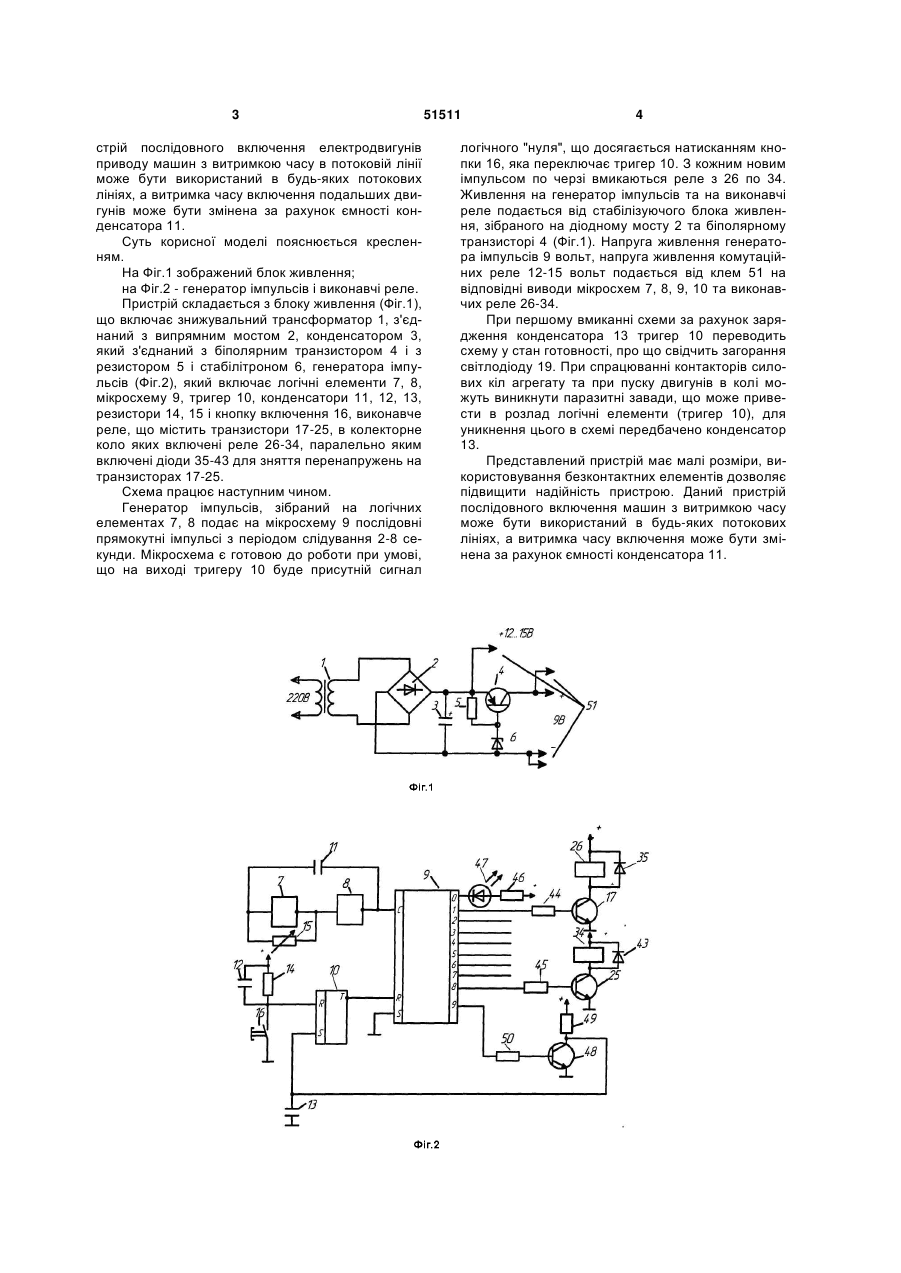

Пристрій для послідовного включення електродвигунів приводу машин з витримкою часу в 3 стрій послідовного включення електродвигунів приводу машин з витримкою часу в потоковій лінії може бути використаний в будь-яких потокових лініях, а витримка часу включення подальших двигунів може бути змінена за рахунок ємності конденсатора 11. Суть корисної моделі пояснюється кресленням. На Фіг.1 зображений блок живлення; на Фіг.2 - генератор імпульсів і виконавчі реле. Пристрій складається з блоку живлення (Фіг.1), що включає знижувальний трансформатор 1, з'єднаний з випрямним мостом 2, конденсатором 3, який з'єднаний з біполярним транзистором 4 і з резистором 5 і стабілітроном 6, генератора імпульсів (Фіг.2), який включає логічні елементи 7, 8, мікросхему 9, тригер 10, конденсатори 11, 12, 13, резистори 14, 15 і кнопку включення 16, виконавче реле, що містить транзистори 17-25, в колекторне коло яких включені реле 26-34, паралельно яким включені діоди 35-43 для зняття перенапружень на транзисторах 17-25. Схема працює наступним чином. Генератор імпульсів, зібраний на логічних елементах 7, 8 подає на мікросхему 9 послідовні прямокутні імпульсі з періодом слідування 2-8 секунди. Мікросхема є готовою до роботи при умові, що на виході тригеру 10 буде присутній сигнал 51511 4 логічного "нуля", що досягається натисканням кнопки 16, яка переключає тригер 10. З кожним новим імпульсом по черзі вмикаються реле з 26 по 34. Живлення на генератор імпульсів та на виконавчі реле подається від стабілізуючого блока живлення, зібраного на діодному мосту 2 та біполярному транзисторі 4 (Фіг.1). Напруга живлення генератора імпульсів 9 вольт, напруга живлення комутаційних реле 12-15 вольт подається від клем 51 на відповідні виводи мікросхем 7, 8, 9, 10 та виконавчих реле 26-34. При першому вмиканні схеми за рахунок зарядження конденсатора 13 тригер 10 переводить схему у стан готовності, про що свідчить загорання світлодіоду 19. При спрацюванні контакторів силових кіл агрегату та при пуску двигунів в колі можуть виникнути паразитні завади, що може привести в розлад логічні елементи (тригер 10), для уникнення цього в схемі передбачено конденсатор 13. Представлений пристрій має малі розміри, використовування безконтактних елементів дозволяє підвищити надійність пристрою. Даний пристрій послідовного включення машин з витримкою часу може бути використаний в будь-яких потокових лініях, а витримка часу включення може бути змінена за рахунок ємності конденсатора 11. 5 Комп’ютерна верстка М. Ломалова 51511 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
