Пульт сигналізації водія гусеничної машини
Номер патенту: 51514
Опубліковано: 26.07.2010
Автори: Кузнєцов Геннадій Олександрович, Волосніков Сергій Олександрович, Федянін Олександр Вікторович, Бобровський Олександр Іванович, Кобзев Геннадій Євгенович
Формула / Реферат
1. Пульт сигналізації водія гусеничної машини, призначений для передачі інформації водію про стан основних агрегатів і систем за допомогою поточних кількісних показників (2), поточних показників (3), показників аварійної ситуації (4) та знака аварійної ситуації (5), розташованих в корпусі (1) пульта сигналізації, який відрізняється тим, що на пульті сигналізації поточні кількісні показники (2), поточні показники (3), показники аварійної ситуації (4) та знак аварійної ситуації (5) гусеничної машини відображають інформацію за допомогою стандартних мнемонічних символів, що являють собою символічне відображення систем, а також мають різні кольори постійного чи мигаючого підсвічування, у залежності від ступеня важливості поданої інформації.
2. Пульт сигналізації за п. 1, який відрізняється тим, що система сигналізації працює винятково в інформативному режимі і немає потреби в розташуванні додаткових органів керування, а також передбачена можливість контролю поточних кількісних показників гусеничної машини за допомогою кодування інформації кольором: зелений (показник у нормі), жовтий (наближення до аварійної ситуації) або червоний (аварійна ситуація).
Текст

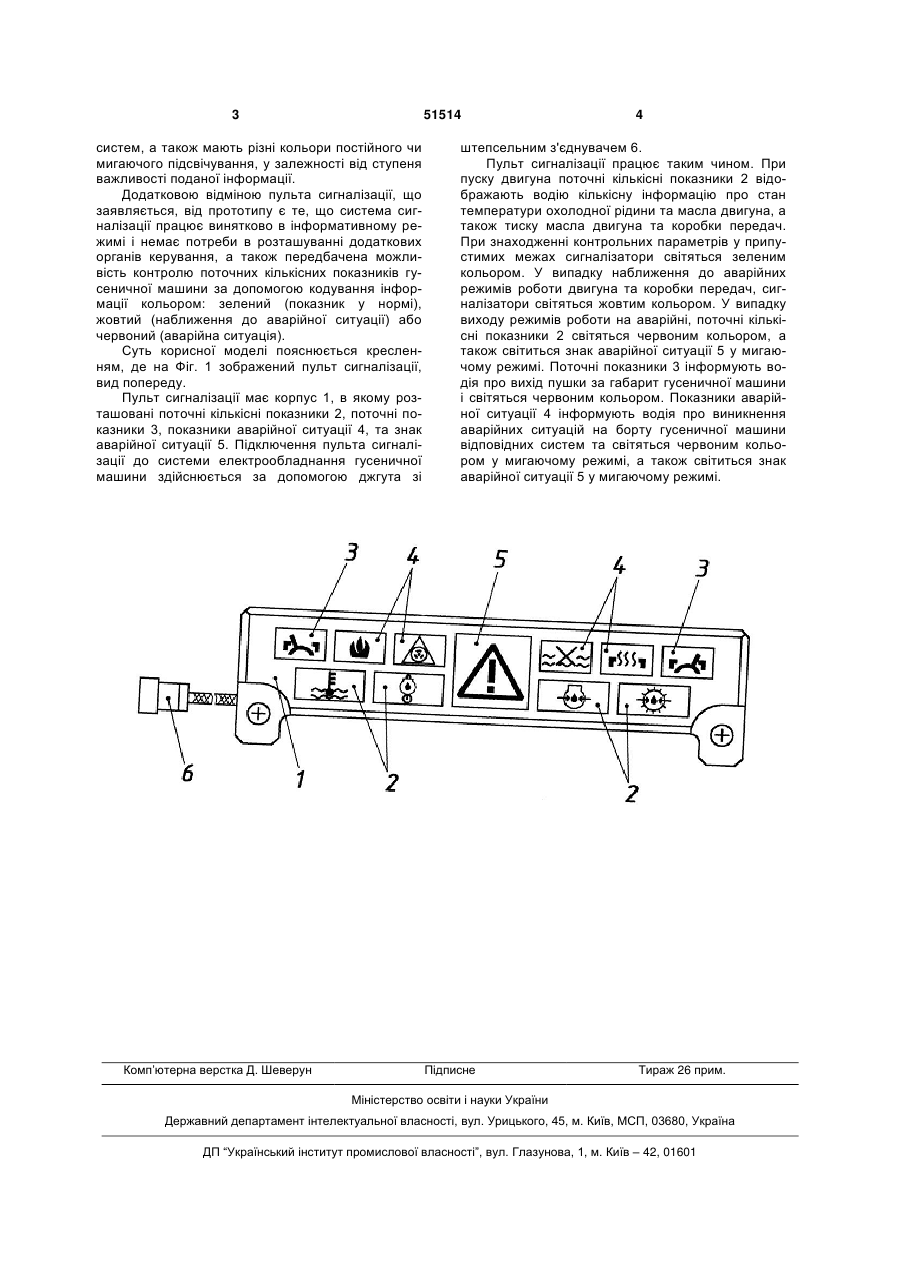

1. Пульт сигналізації водія гусеничної машини, призначений для передачі інформації водію про стан основних агрегатів і систем за допомогою поточних кількісних показників (2), поточних показників (3), показників аварійної ситуації (4) та знака аварійної ситуації (5), розташованих в корпусі (1) 3 51514 систем, а також мають різні кольори постійного чи мигаючого підсвічування, у залежності від ступеня важливості поданої інформації. Додатковою відміною пульта сигналізації, що заявляється, від прототипу є те, що система сигналізації працює винятково в інформативному режимі і немає потреби в розташуванні додаткових органів керування, а також передбачена можливість контролю поточних кількісних показників гусеничної машини за допомогою кодування інформації кольором: зелений (показник у нормі), жовтий (наближення до аварійної ситуації) або червоний (аварійна ситуація). Суть корисної моделі пояснюється кресленням, де на Фіг. 1 зображений пульт сигналізації, вид попереду. Пульт сигналізації має корпус 1, в якому розташовані поточні кількісні показники 2, поточні показники 3, показники аварійної ситуації 4, та знак аварійної ситуації 5. Підключення пульта сигналізації до системи електрообладнання гусеничної машини здійснюється за допомогою джгута зі Комп’ютерна верстка Д. Шеверун 4 штепсельним з'єднувачем 6. Пульт сигналізації працює таким чином. При пуску двигуна поточні кількісні показники 2 відображають водію кількісну інформацію про стан температури охолодної рідини та масла двигуна, а також тиску масла двигуна та коробки передач. При знаходженні контрольних параметрів у припустимих межах сигналізатори світяться зеленим кольором. У випадку наближення до аварійних режимів роботи двигуна та коробки передач, сигналізатори світяться жовтим кольором. У випадку виходу режимів роботи на аварійні, поточні кількісні показники 2 світяться червоним кольором, а також світиться знак аварійної ситуації 5 у мигаючому режимі. Поточні показники 3 інформують водія про вихід пушки за габарит гусеничної машини і світяться червоним кольором. Показники аварійної ситуації 4 інформують водія про виникнення аварійних ситуацій на борту гусеничної машини відповідних систем та світяться червоним кольором у мигаючому режимі, а також світиться знак аварійної ситуації 5 у мигаючому режимі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAnnunciator panel of driver of tracked vehicle
Автори англійськоюBobrovskyi Oleksandr Ivanovych, Volosnikov Serhii Oleksandrovych, Kuznietsov Hennadii Oleksandrovych, Kobzev Hennadii Yevhenovych, Fedianin Oleksandr Viktorovych
Назва патенту російськоюПульт сигнализации водителя гусеничной машины
Автори російськоюБобровский Александр Иванович, Волосников Сергей Александрович, Кузнецов Геннадий Александрович, Кобзев Геннадий Евгеньевич, Федянин Александр Викторович
МПК / Мітки
МПК: B60K 37/00
Мітки: гусеничної, пульт, сигналізації, машини, водія
