Вібраційний електронасос

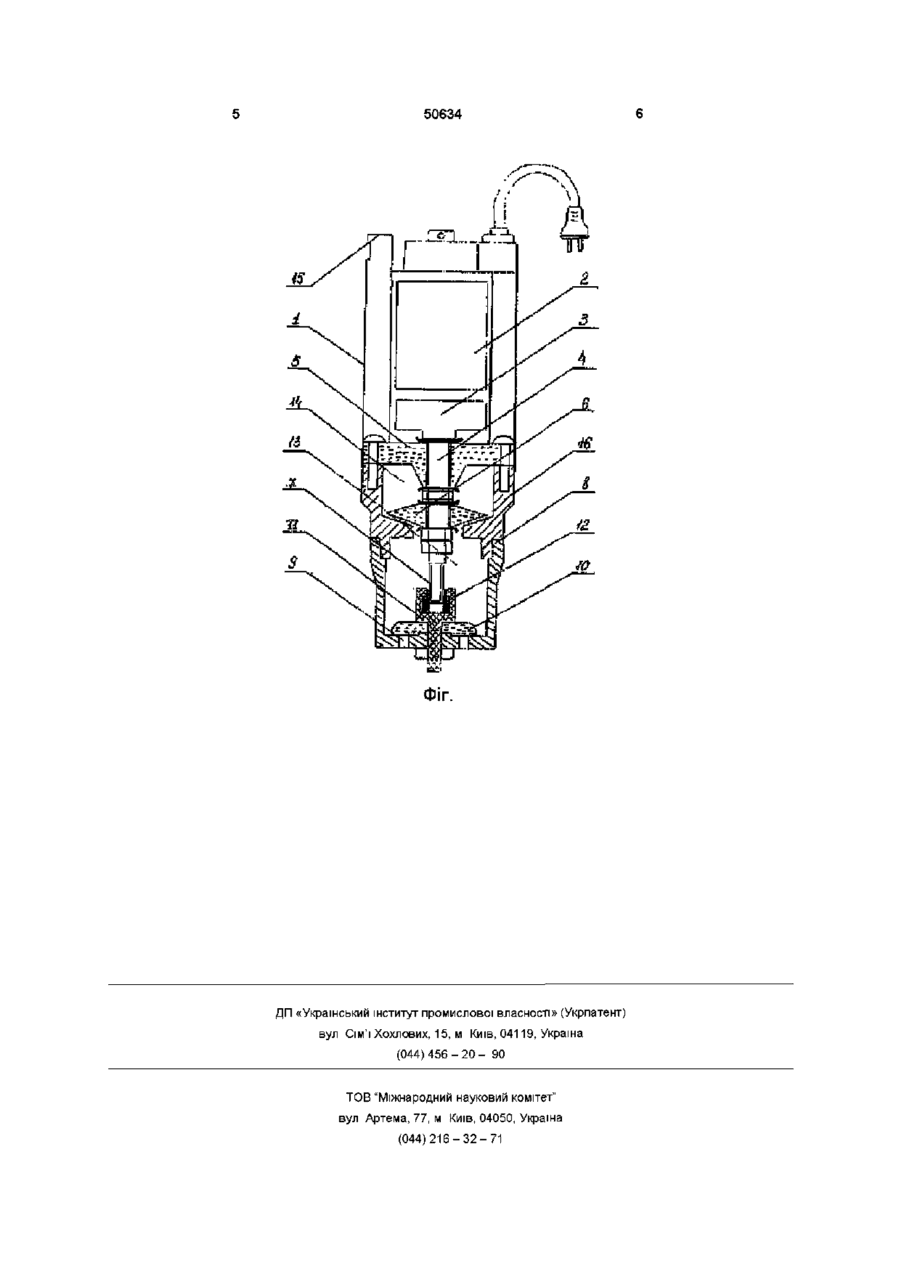

1 Вібраційний електронасос, що містить з'єднаний з двох частин корпус, в порожнині якого розташовано електромагнітний вібратор зі штоком щонайменше на одній опорі, наприклад у вигляді пружної діафрагми, і закріпленими на штоці амортизатором і дископодібним поршнем, камеру всмоктування з вхідними отворами та зворотним кла паном, встановленим на спецгвинті, який відрізняється тим, що нижня частина корпуса виконана з двох нероз'ємних частин, з'єднаних між собою методом напресування 2 Вібраційний електронасос по п 1, який відрізняється тим, що опорою штока є спецгвинт 3 Вібраційний насос по п 1, який відрізняється тим, що спецгвинт має вмонтований еластичний елемент 4 Вібраційний насос по п 1, який відрізняється тим, що на КІНЦІ штока закріплена втулка з матеріалу, який не стирається і не піддається корозії Винахід відноситься до галузі насособудування, зокрема до побутових вібраційних електронасосів, які використовуються для підняття і перекачки води з колодязів та свердловин, поливів садів та городів Відомим Є вібраційний електронасос, в якому у робочому стані всмоктувальний пристрій знаходиться у нижній частині насоса, а електромагніт знаходиться у верхній частині насоса Це такі насоси, як "Струмок" Харківського заводу "Електромашина" [Див "Інструкцію по експлуатації МУМФ 06 282 006 ИЕБВ-012-40-У5] Недоліком відомого електронасоса є те, що шток під час роботи, крім осьових робочих коливань здійснює ще й бокові коливання Бокові коливання обумовлені тим, що при роботі пружна частина амортизатора згинається і розширюється несиметричне через несиметричність її опори, яка виконана у вигляді металевої арматури В цьому насосі для зменшення бокових коливань штока діафрагма, яка є другою опорою штока, під час роботи зазнає знакоперемінні навантаження, шток розбиває центральний отвір діафрагми, що виключає можливість руху штока тільки в осьовому напрямку Найбільш близьким за технічною суттю до пропонованого рішення, прийнятим за прототип, є рішення по патенту України [№ 2000020701 F04F7/00 публікація 16 04 2001 р Бюл №3] Недоліком цього вібраційного електронасоса є те, що під час роботи шток здійснює поряд з осьовими і бокові коливання Це обумовлено тим, опора штока здійснюється одночасно по трьом поверхням, під час роботи насоса відбувається стирання кінця штоку і зруйнування додаткової опори, яка виконана із сплаву алюмінію, під час роботи шток розбиває отвір діафрагми, а різьбове з'єднання нижньої частини корпуса та кришки під час вібрації розкручується і розбивається навіть при керншні, наявність опори по трьом поверхням збільшує довжину насоса, складність виконання і дорогокоштовність В основу винаходу покладено задачу створення вібраційного насоса шляхом конструктивних змін, зменшення стирання кінця штока, забезпечення надійної опори штока, заміна вузла муфта, діафрагма, упор і додаткової опри в нижньому корпусі на спецгвинт з вмонтованим еластичним елементом, тим самим забезпечуючи опору штока по двом поверхням, що заважає перекосу штока і сприяє нормальній роботі насоса за рахунок зменшення довжини штока та нижнього корпуса, видаленню муфти, упора, діафрагми зменшується собівартість виробу Поставлена задача вирішується тим, що вібраційний електронасос, корпус якого складається з верхньої частини, в якій розташовано електромагніт, з якорем якого пов'язаний шток з герметично встановленим амортизатором і в нижньої частині корпуса з розташованим у ній поршнем, та кришки, СО (О о Ю 50634 напресованої на нижню частину корпуса, з всмоктувальними отворами, зворотним клапаном, встановленому на спецвинті особливої конструкції, який обладнаний еластичним опорним елементом, в зіткнення з яким входить втулка з матеріалу, який не стирається та не піддається корозії (наприклад, поліамід), напресована на кінець штока, що дозволяє дотримувати СПІВОСНІСТЬ з амортизатором Завдяки тому, що опорою штоку є спецгвинт із вмонтованим еластичним елементом, який зменшує бокові коливання штока і амортизатор, герметично насаджений на шток, що запобігає попаданню вологи до електромагніта, а також втулці з матеріалу, який не стирається, напресованій на кінець штока, створюються перешкоди передчасному зношуванню штока та спецгвинта з еластичним елементом Виключення з конструкції насоса діафрагми, упора та муфти призводить до зменшення габаритних розмірів насоса та здешевлення виробу Таким чином, дана конструкція вилучає недоліки прототипу - великі габаритні розміри, складність виготовлення виробу, зношування додаткової опори та кінця штоку, розгерметизацію на камери всмоктування при роботі насоса внаслідок розкручування кришки У запропонованому технічному рішенні відокремлюючи ознаки не є характеристикою цілого об'єкта, які самі можуть бути цілими і самостійними об'єктами зі своїми функціями, тому у відриві від інших частин (ознак) вони не класифікуються, а сукупність ознак, які викладено у несхожої частині формули, не була виявлена в відомих технічних рішеннях, тому пропоноване рішення відповідає вимогам, "винахідницького рівня" Технічним результатом винаходу є зменшення бокових коливань штока, здешевлення конструкції електронасоса і підвищення надійності його роботи Сутність технічного рішення ілюструється кресленням (фіг), на якому показано вертикальний розріз вібраційного електронасоса Насос включає верхній корпус 1, в якому розташовано електромагніт 2 і якір 3, з яким пов'язано шток 4, герметично посаджений амортизатор 5, поршень 6, втулка 7 з матеріалу, який не стирається, на штоку Кришка 8 з всмоктувальними отворами 9, зворотній клапан 10, спецгвинт 11 з вмонтованим еластичним елементом 12 утворюють всмоктувальну камеру 13 Насос має камеру нагнітання 14 І вихідний канал 15, нижній корпус 16 Насос працює так Насос опускають у воду і підключають перемінний струм Взаємодія електромагніта 2 з якорем 3 і протидія амортизатора 5 викликають коливання штока 4 з поршнем 6 При русі штока 4 , кінець якого не виходить за межі еластичної опори 12, в бік електромагніта 2між поршнем 6 і зворотним клапаном 10 виникає розрідження Зовнішня вода заходить в корпус через всмоктувальні отвори 9 При зворотному русі штока 4 зворотній клапан 10, під збитковим тиском, закриває всмоктувальні отвори 9 Збиткова вода, не маючи іншого виходу, з камери нагнітання 14 через перепускний отвір амортизатора 5, патрубок 15 надходить споживачеві 50634 ФІГ. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
