Пристрій для фоноартрографії скронево-нижньощелепного суглоба

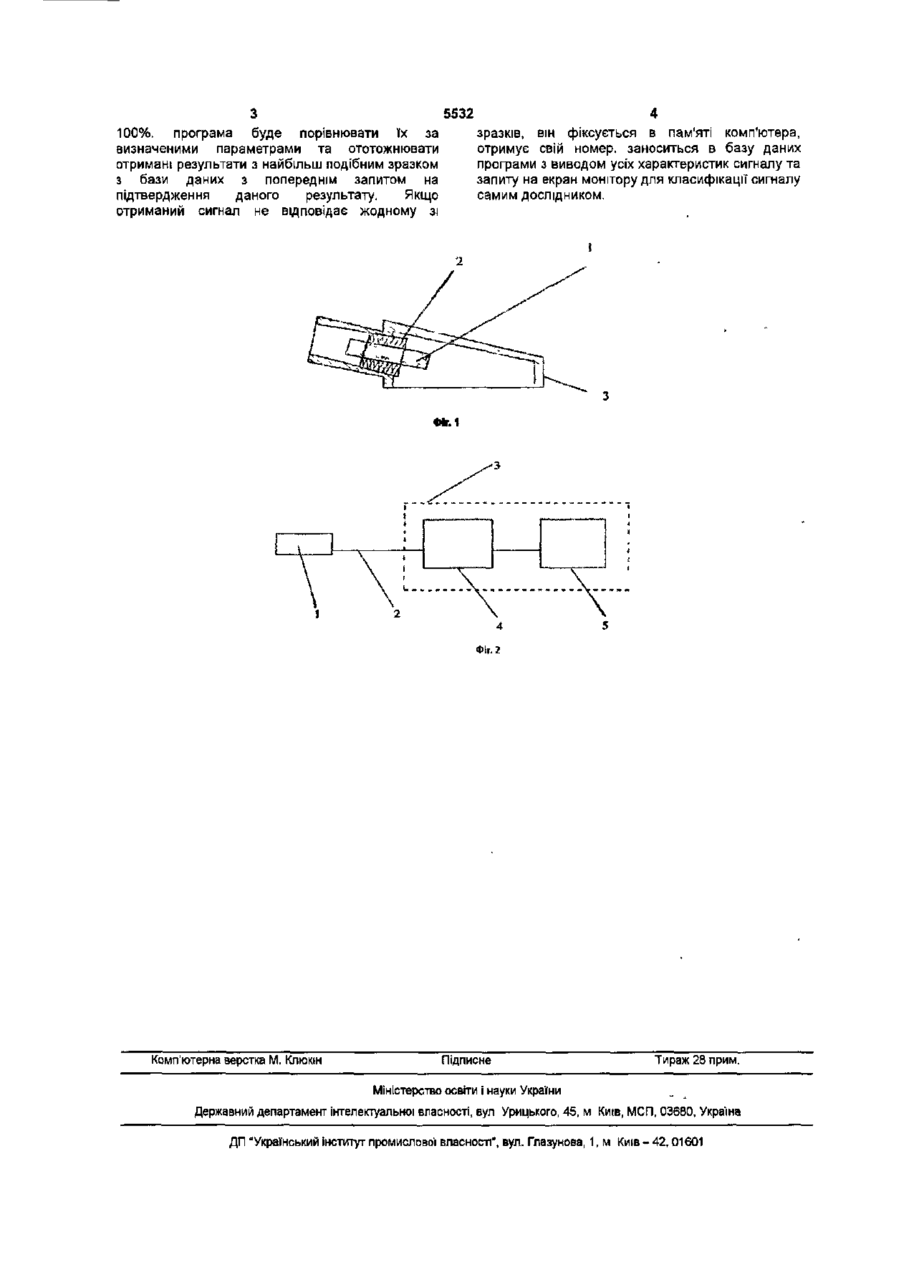

Пристрій для фоноартрографп скроневонижньощелепного суглоба, який відрізняється тим, що містить мікрофонний датчик, до складу якого входить мікрофон, фіксований до лійки фонендоскопа гумовою трубкою, та блок керування, що складається з звукової карти та комп'ютера, оснащеного спеціальною програмою для обробки даних, що поступають з датчика Корисна модель відноситься до медичної техніки, а саме до пристроїв для фоноартрографп скроневе - нижньощелепного суглоба В наш час існує декілька відомих методів реєстрації звукових явищ в скронево нижньощелепному суглобі Це вислухування шумів на відстані, пальпаторним шляхом, за допомогою аускультації або осцилографа Недоліками відомих методів є для вислухування шумів на відстані -неможливість почути деякі види шумів на відстані Для пальпаторного методу та аускультації - наявність так званої "кісткової провідності'" черепу, завдяки якій шуми, що виникають в одному суглобі, можуть реєструватися з обох сторін Для осцилографисуб"єктивність висновків щодо отриманих даних Пристрій для фоноартрографп скронево нижньощелепного суглоба складається з датчика, до складу якого входить мікрофонний датчик на базі мікрофону Olympus ME - 11 (1), вставлений в гумову трубку для фіксації мікрофону (2) до лійки фонендоскопа (3), що з'єднаний за допомогою проводу (2) з блоком керування (3), який складається з звукової карти Creative Life 5 1 (4) та комп'ютера (5) Пристрій працює наступним чином Датчик встановлюється на шкіру в МІСЦІ проекції на неї досліджуваного скронево - нижньощелепного суглоба ПІДДОСЛІДНИЙ робить 10 максимальних рухів в скроневе - нижньощелепному суглобі в сагітальній площині, а потім 10 максимальних рухів - в фронтальній площині Звукові явища, що виникають при цьому- реєструються мікрофонним датчиком (1), де вони перетворюються в аналогові сигнали, які по проводу (2) що з'єднує датчик з блоком керування (3), поступають на вхід мікрофона звукової карти (4), в якій за допомогою аналогове - цифрового перетворювача сигнал трансформується в ци4)рову форму для подальшої обробки комп'ютером (5) Комп'ютер на базі процесора АТО Athlon 2000 ХР МБ VIA К 1 400 з пам яттю DDK 256 МБ За допомогою спеціальної програми "PR -І сигнал аналізується і порівнюється зі зразками звукових явищ (базою даних), що характеризують різні патологічні стани скроневе - нижньощелепного суглоба Якщо отриманий сигнал відповідає одній із форм сигналу бази даних, програма виводить результат дослідження на монітор У випадку, коли подібність даних до зразка не буде відповідати Прототипу корисної моделі немає В основу корисної моделі поставлене завдання сворити пристрий для фоноартрографм скронево-нижньошелепного суглоба, який дозволив би покращити процес діагностики та диференщйної діагностики захворювань скроневе -нижньощелепного суглоба Поставлене завдання вирішується системою, що містить мікрофонний датчик, до складу якого входить мікрофон, фіксований до лійки фонендоскопа гумовою трубкою, та блока керування, що складається з звукової карти та комп'ютера, оснащеного спеціальною програмою для обробки даних, що поступають з датчика На кресленнях зображено пристрій для фоноартрографп скронево - нижньощелепного суглоба Фіг 1 - Схема звукового датчика, Фіг 2 загальна схема приладу сч со ю ю 5532 зразків, він фіксується в пам'яті комп'ютера, отримує свій номер, заноситься в базу даних програми з виводом усіх характеристик сигналу та запиту на екран монітору для класифікації сигналу самим дослідником. 100%. програма буде порівнювати їх за визначеними параметрами та ототожнювати отримані результати з найбільш подібним зразком з бази даних з попереднім запитом на підтвердження даного результату. Якщо отриманий сигнал не відповідає жодному зі «г.1 Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інсштут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
