Робоче обладнання гідравлічного екскаватора

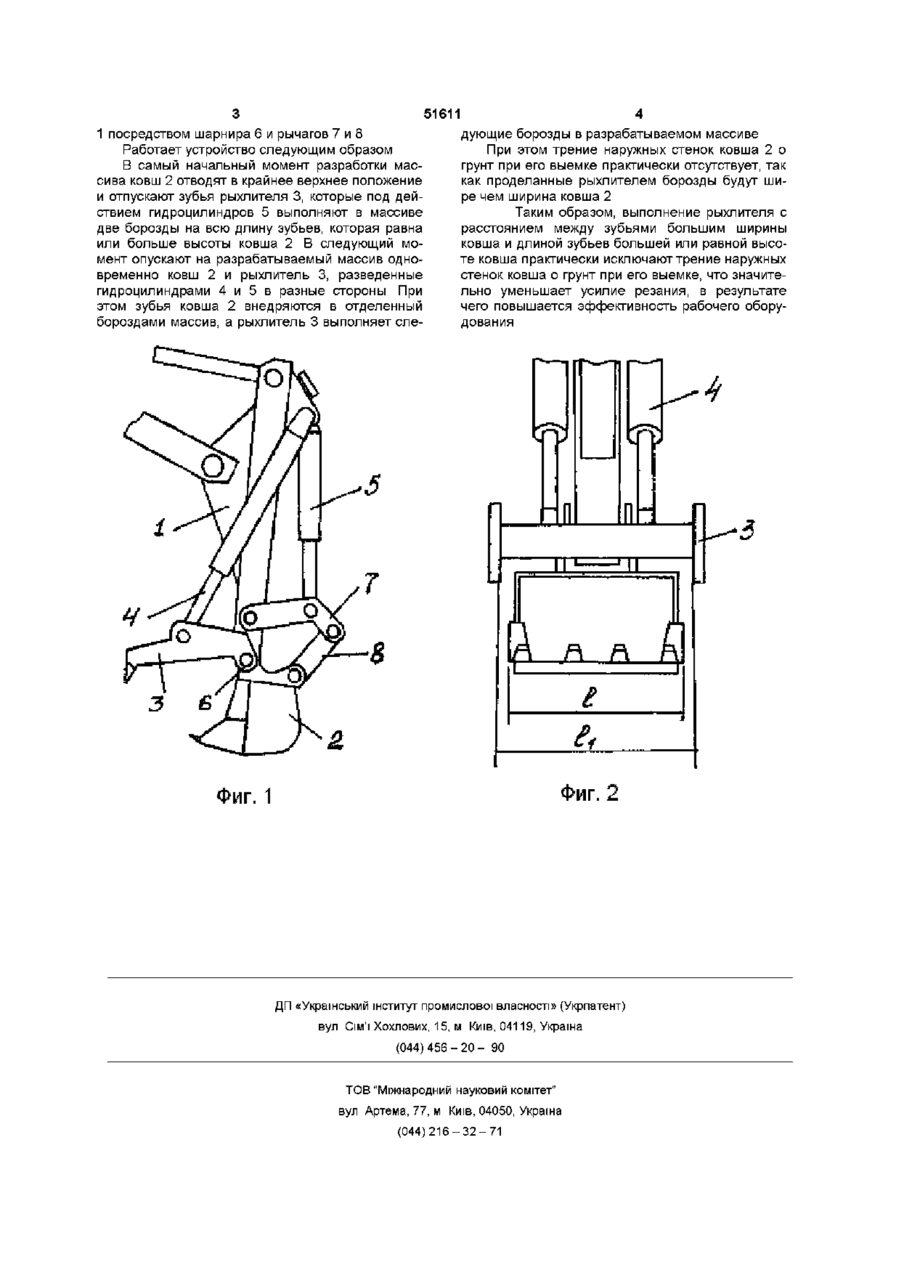

Рабочее оборудование гидравлического екскаватора, включающее рукоять с шарнирно уста новленным на ней ковшом и рыхлителем, связанными с приводом их поворота, отличающееся тем, что рыхлитель выполнен двузубым, при этом расстояние между зубьями рыхлителя больше ширины ковша, а его длина - не менее высоты ковша Изобретение относится к области машиностроения, в частности к рабочему оборудованию землеройных машин, предназначенных для разработки мерзлых и плотных грунтов, а также применяемых при ремонте дорожных покрытий Наиболее близким по технической сущности является рабочее оборудование гидравлического экскаватора, содержащее рукоять с шарнирно прикрепленными к ней ковшом и трезубым рыхлителем, гидроцилиндры их управления [3] Недостатком данного устройства является также большое усилие резания, которое затрачивается на преодоление трения наружных стенок ковша о грунт, так как рыхлитель разрушает целостность грунта на ширину меньшую, чем ширина ковша, о чем говорит возможность перемещения зубьями трезубого рыхлителя разрушенного массива в ковш, что невозможно было бы сделать, если бы расстояние между крайними зубьями было бы большим ширины ковша, а поэтому при выемке грунта наружные стенки ковша должны преодолеть сопротивление грунта, на что расходуется дополнительное усилие, в результате чего снижается эффективность работы установки ные с приводом их поворота, рыхлитель выполнен двузубым, при этом расстояние между зубьями рыхлителя больше ширины ковша, а его длина не менее высоты ковша Выполнение рыхлителя двузубым с расстоянием между зубьями большим ширины ковша и длиной зубьев не менее высоты ковша позволяет практически исключить трение наружных стенок ковша о грунт при его выемке, что значительно уменьшает усилие резания и эффективность рабочего оборудования повышается, чего нельзя сказать о рабочем оборудовании гидравлического экскаватора по а с № 624993 /прототип/ В известном техническом решении рыхлитель выполнен трезубым, причем расстояние между крайними меньше ширины ковша и канавки, проделанные в грунте зубьями рыхлителя, будут находиться на площади попадающей внутрь ковша Наружные же стенки ковша при выемке грунта испытывают сопротивление грунта, на преодоление которого расходуется дополнительная энергия, что снижает эффективность работы оборудования На фиг 1 - рабочее оборудования гидравлического экскаватора, вид сбоку, на фиг 2 - вид по стрелке А на фиг 1 Рабочее оборудование гидравлического экскаватора содержит рукоять 1 с шарнирно прикрепленным к ней ковшом 2 и двузубым рыхлителем 3, которые связаны с приводом их поворота в виде силовых цилиндров 4 и 5 Расстояние между зубьями рыхлителя 3 - І , больше ширины ковша 2 - I, а длина зубьев рыхлителя 3 не менее высоты ковша Ковш 2 и рыхлитель 3 установлены на рукояти Технической задачей заявляемого технического решения является усовершенствование конструкции рабочего оборудования, которая позволит затрагивать минимальные усилия на резание грунта ковшом при выемке, в результате чего повышается эффективность работы рабочего оборудования Указанная техническая задача решается тем, что в рабочем оборудовании гидравлического экскаватора, содержащем рукоять с шарнирно установленным на ней ковшом и рыхлителем, связан О (О ю 51611 1 посредством шарнира 6 и рычагов 7 и 8 Работает устройство следующим образом В самый начальный момент разработки массива ковш 2 отводят в крайнее верхнее положение и отпускают зубья рыхлителя 3, которые под действием гидроцилиндров 5 выполняют в массиве две борозды на всю длину зубьев, которая равна или больше высоты ковша 2 В следующий момент опускают на разрабатываемый массив одновременно ковш 2 и рыхлитель 3, разведенные гидроцилиндрами 4 и 5 в разные стороны При этом зубья ковша 2 внедряются в отделенный бороздами массив, а рыхлитель 3 выполняет сле дующие борозды в разрабатываемом массиве При этом трение наружных стенок ковша 2 о грунт при его выемке практически отсутствует, так как проделанные рыхлителем борозды будут шире чем ширина ковша 2 Таким образом, выполнение рыхлителя с расстоянием между зубьями большим ширины ковша и длиной зубьев большей или равной высоте ковша практически исключают трение наружных стенок ковша о грунт при его выемке, что значительно уменьшает усилие резания, в результате чего повышается эффективность рабочего оборудования .1 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
