Спосіб контролю якості рідини

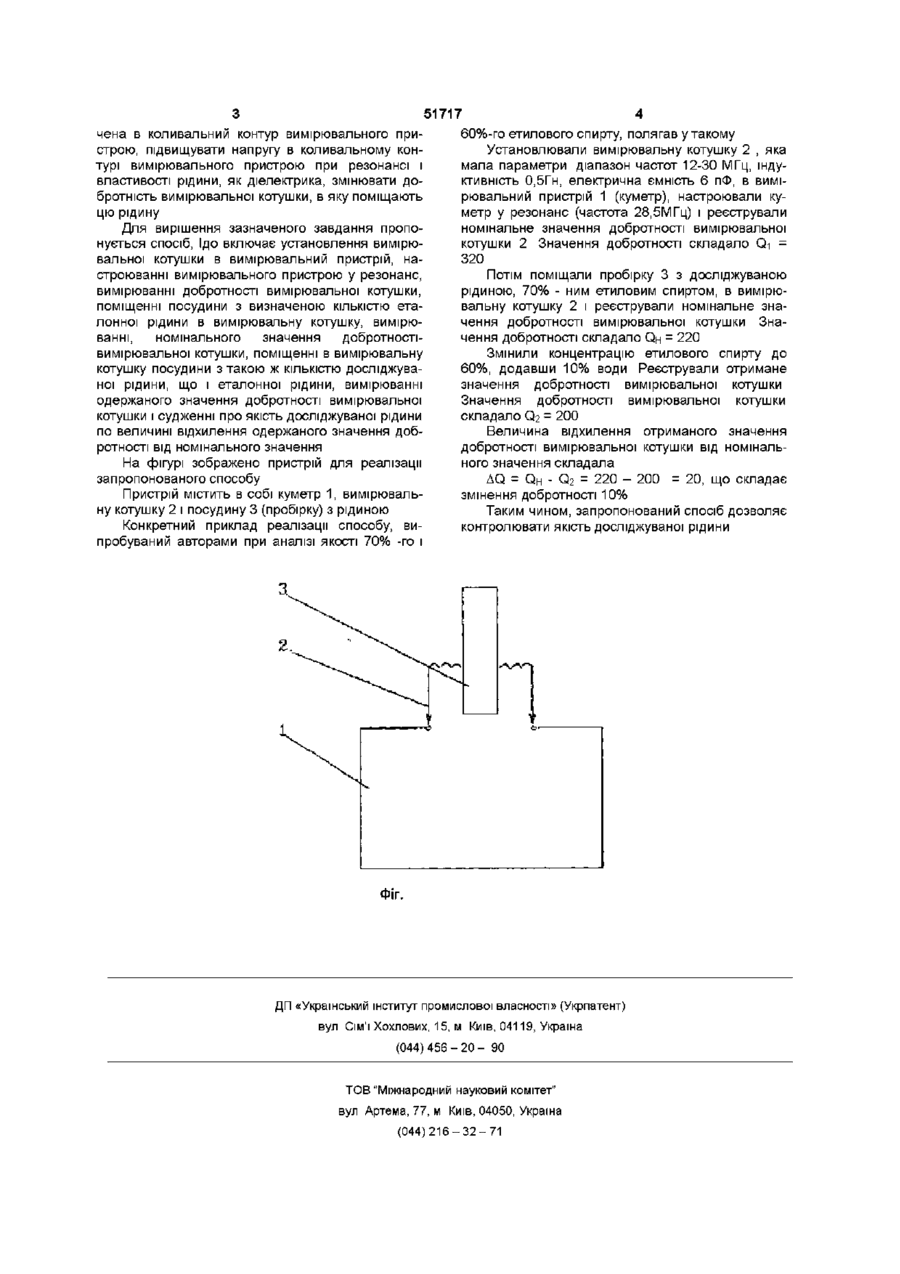

Спосіб контролю якості рідини, що включає установлення вимірювальної котушки в вимірювальний пристрій, настроювання вимірювального пристрою у резонанс, вимірювання добротності вимірювальної котушки, який відрізняється тим, що поміщають посудину з визначеною КІЛЬКІСТЮ еталонної рідини в вимірювальну котушку, вимірюють номінальне значення добротності вимірювальної котушки, потім поміщають в вимірювальну котушку посудину з такою ж КІЛЬКІСТЮ досліджуваної рідини, що і еталонної рідини, вимірюють одержане значення добротності вимірювальної котушки і про якість досліджуваної рідини судять по величині відхилення одержаного значення добротності від номінального значення О Винахід належить до вимірювальної техніки і більш конкретно до вимірників якості рідини і може бути застосований для контролю якості рідини в нафтохімічній та харчовій промисловості Відомий спосіб контролю якості рідин, який ґрунтується на виділенні обвідної ехо - сигналів в СТІНЦІ резервуару, відсіканні обвідної знизу пропорційно її амплітуді, формуванні імпульсу за величиною пропорційного цій амплітуді, а за тривалістю рівного тривалості зрізаній обвідній, інтегруванні цього імпульсу, порівнянні результату з опорним значенням і судженні по різниці про контрольований параметр (авт св СРСР, №892293, MKBG01N 29/02) Основний недолік описаного способу полягає в тому, що він є досить складним і не забезпечує необхідної точності і оперативності, оскільки є технічна операція, при якій відсікають обвідну ехо сигналів знизу пропорційно її амплітуді Відомий спосіб вимірювання фізичних властивостей рідин, який полягає в формуванні в рідині світового і акустичного пучків, синхронному вимірюванні швидкості поширення акустичних коливань і показника заломлення світла на ПОСТІЙНІЙ базі вимірювання, при цьому пучки формують однакового поперечного перерізу і направляють їх таким чином, щоб перерізи їх сумістилися і осі збіглися на єдиній базі вимірювання (авт св СРСР №1239586, МКВ G01N 29/02) Основний недолік описаного способу полягає в тому, що він є порівняно складним, оскільки в ньому використовуються два пучки - світовий і акустичний Із відомих способів ближче усього до запропонованого за технічною сутністю є спосіб, що включає установлення вимірювальної котушки в вимірювальний пристрій, настроювання вимірювального пристрою у резонанс і вимірюванні добротності вимірювальної котушки (див, книгу Г А Ремез "Курс основних радиотехнических измерений", М изд-во "Связь" 1966г, стр 338 + 340 прототип) Недоліком цього способу є те, що він вимірює тільки добротність вимірювальної котушки В основу винаходу поставлене завдання оптимізування процесу та забезпечення оперативності контролю якості рідин таких, як бензин, дизельне паливо І рідкі харчові продукти, зокрема етиловий спирт завдяки використанню способу вимірювання добротності вимірювальної котушки, тобто здатності вимірювальної котушки , яка вклю Ю 51717 чена в коливальний контур вимірювального пристрою, підвищувати напругу в коливальному контурі вимірювального пристрою при резонансі і властивості рідини, як діелектрика, змінювати добротність вимірювальної котушки, в яку поміщають цю рідину Для вирішення зазначеного завдання пропонується спосіб, Ідо включає установлення вимірювальної котушки в вимірювальний пристрій, настроюванні вимірювального пристрою у резонанс, вимірюванні добротності вимірювальної котушки, поміщенні посудини з визначеною КІЛЬКІСТЮ еталонної рідини в вимірювальну котушку, вимірюванні, номінального значення добротностівимірювальної котушки, поміщенні в вимірювальну котушку посудини з такою ж КІЛЬКІСТЮ досліджуваної рідини, що і еталонної рідини, вимірюванні одержаного значення добротності вимірювальної котушки і судженні про якість досліджуваної рідини по величині відхилення одержаного значення добротності від номінального значення На фігурі зображено пристрій для реалізації запропонованого способу Пристрій містить в собі куметр 1, вимірювальну котушку 2 і посудину 3 (пробірку) з рідиною Конкретний приклад реалізації способу, випробуваний авторами при аналізі якості 70% -го і 60%-го етилового спирту, полягав у такому Установлювали вимірювальну котушку 2 , яка мала параметри діапазон частот 12-30 МГц, індуктивність 0,5Гн, електрична ємність 6 пФ, в вимірювальний пристрій 1 (куметр), настроювали куметр у резонанс (частота 28,5МГц) і реєстрували номінальне значення добротності вимірювальної котушки 2 Значення добротності складало Qi = 320 Потім поміщали пробірку 3 з досліджуваною рідиною, 70% - ним етиловим спиртом, в вимірювальну котушку 2 і реєстрували номінальне значення добротності вимірювальної котушки Значення добротності складало QH = 220 Змінили концентрацію етилового спирту до 60%, додавши 10% води Реєстрували отримане значення добротності вимірювальної котушки Значення добротності вимірювальної котушки складало СЬ = 200 Величина відхилення отриманого значення добротності вимірювальної котушки від номінального значення складала ДО = Q H - Q2 = 220 - 200 = 20, що складає змінення добротності 10% Таким чином, запропонований спосіб дозволяє контролювати якість досліджуваної рідини Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
