Штамп для поділу гнутих профілів прокату

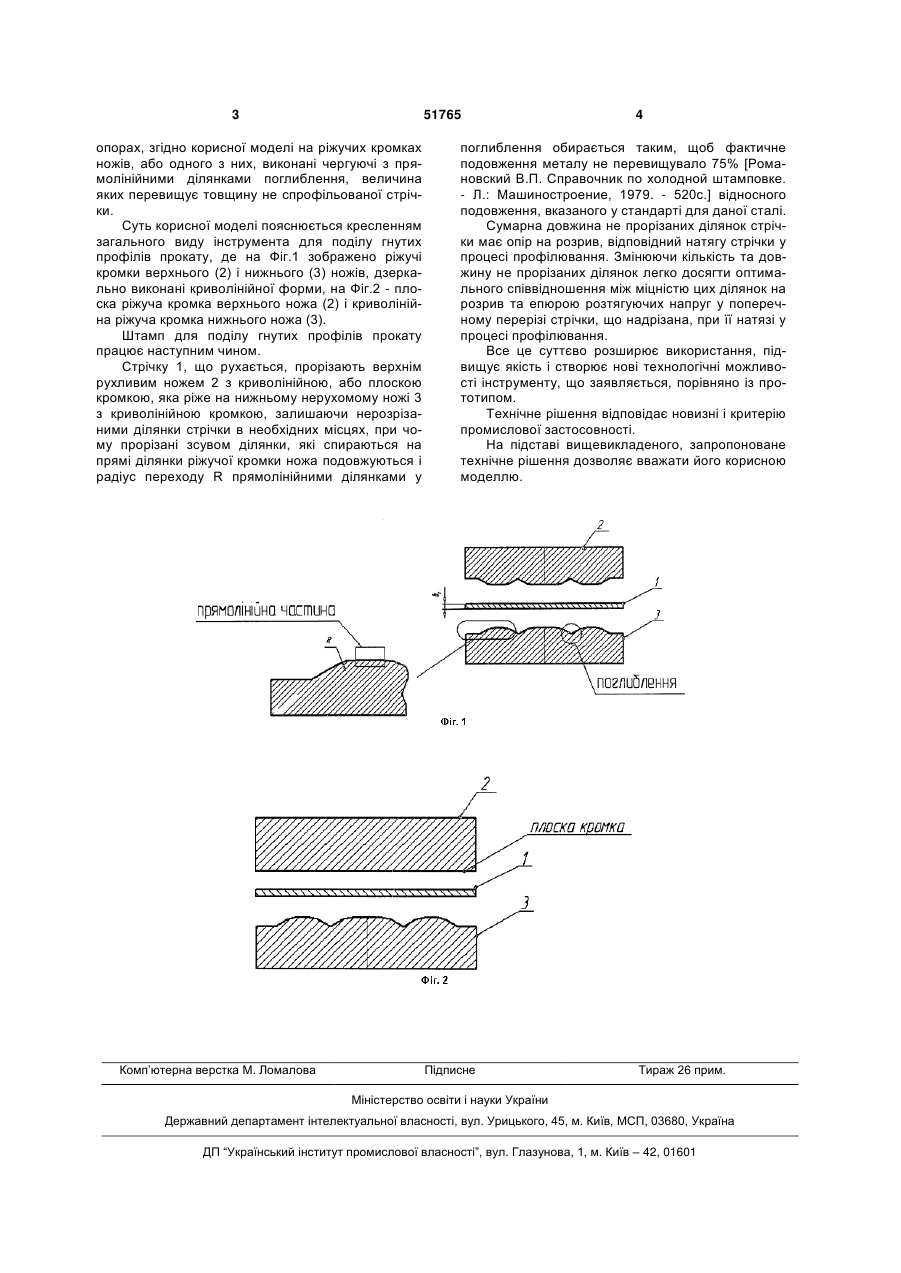

Штамп для поділу гнутих профілів прокату, що містить рухливий верхній і нерухливий нижній плоскі ножі з основними ріжучими кромками, змонтовані на відповідних їм опорах, який відрізняється тим, що на ріжучих кромках ножів або одного з них виконані чергуючі з прямолінійними ділянками поглиблення, величина яких перевищує товщину неспрофільованої стрічки. (19) (21) u201002551 (22) 09.03.2010 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) ЛІСОВОЙ МАКСИМ ОЛЕГОВИЧ, ДІАМАНТОПУЛО КОСТЯНТИН КОСТЯНТИНОВИЧ, КАЛЬНІН В'ЯЧЕСЛАВ МИХАЙЛОВИЧ (73) ПРИАЗОВСЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 51765 опорах, згідно корисної моделі на ріжучих кромках ножів, або одного з них, виконані чергуючі з прямолінійними ділянками поглиблення, величина яких перевищує товщину не спрофільованої стрічки. Суть корисної моделі пояснюється кресленням загального виду інструмента для поділу гнутих профілів прокату, де на Фіг.1 зображено ріжучі кромки верхнього (2) і нижнього (3) ножів, дзеркально виконані криволінійної форми, на Фіг.2 - плоска ріжуча кромка верхнього ножа (2) і криволінійна ріжуча кромка нижнього ножа (3). Штамп для поділу гнутих профілів прокату працює наступним чином. Стрічку 1, що рухається, прорізають верхнім рухливим ножем 2 з криволінійною, або плоскою кромкою, яка ріже на нижньому нерухомому ножі 3 з криволінійною кромкою, залишаючи нерозрізаними ділянки стрічки в необхідних місцях, при чому прорізані зсувом ділянки, які спираються на прямі ділянки ріжучої кромки ножа подовжуються і радіус переходу R прямолінійними ділянками у Комп’ютерна верстка М. Ломалова 4 поглиблення обирається таким, щоб фактичне подовження металу не перевищувало 75% [Романовский В.П. Справочник по холодной штамповке. - Л.: Машиностроение, 1979. - 520с.] відносного подовження, вказаного у стандарті для даної сталі. Сумарна довжина не прорізаних ділянок стрічки має опір на розрив, відповідний натягу стрічки у процесі профілювання. Змінюючи кількість та довжину не прорізаних ділянок легко досягти оптимального співвідношення між міцністю цих ділянок на розрив та епюрою розтягуючих напруг у поперечному перерізі стрічки, що надрізана, при її натязі у процесі профілювання. Все це суттєво розширює використання, підвищує якість і створює нові технологічні можливості інструменту, що заявляється, порівняно із прототипом. Технічне рішення відповідає новизні і критерію промислової застосовності. На підставі вищевикладеного, запропоноване технічне рішення дозволяє вважати його корисною моделлю. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
