Штамп для отримання порожнистих деталей з внутрішнім фланцем
Номер патенту: 51884
Опубліковано: 10.08.2010
Автори: Мартинов Сергій Володимирович, Грудкіна Наталія Сергіївна, Алієва Лейла Іграмотдіновна
Формула / Реферат
Штамп для отримання порожнистих деталей з внутрішнім фланцем, який містить пуансон, оправку, порожнистий контрпуансон та матрицю, який відрізняється тим, що оправка, яка є рухливою, закріплена в траверсі, що розташована в порожнині плити, і спирається на пружини та переміщується за допомогою штовхачів.
Текст

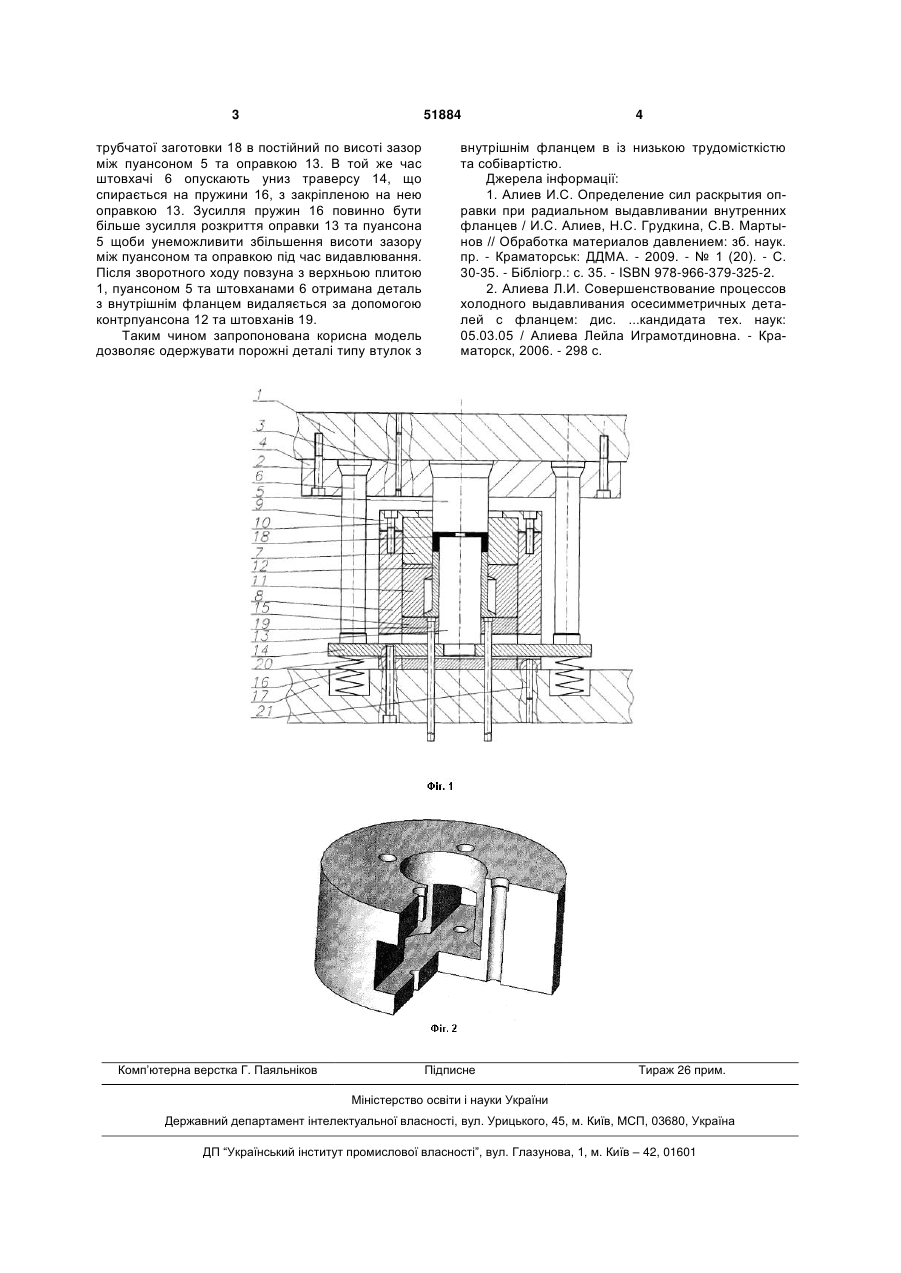

Штамп для отримання порожнистих деталей з внутрішнім фланцем, який містить пуансон, оправку, порожнистий контрпуансон та матрицю, який відрізняється тим, що оправка, яка є рухливою, закріплена в траверсі, що розташована в порожнині плити, і спирається на пружини та переміщується за допомогою штовхачів. (19) (21) u200913740 (22) 28.12.2009 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) АЛІЄВА ЛЕЙЛА ІГРАМОТДІНОВНА, МАРТИНОВ СЕРГІЙ ВОЛОДИМИРОВИЧ, ГРУДКІНА НАТАЛІЯ СЕРГІЇВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 51884 трубчатої заготовки 18 в постійний по висоті зазор між пуансоном 5 та оправкою 13. В той же час штовхачі 6 опускають униз траверсу 14, що спирається на пружини 16, з закріпленою на нею оправкою 13. Зусилля пружин 16 повинно бути більше зусилля розкриття оправки 13 та пуансона 5 щоби унеможливити збільшення висоти зазору між пуансоном та оправкою під час видавлювання. Після зворотного ходу повзуна з верхньою плитою 1, пуансоном 5 та штовханами 6 отримана деталь з внутрішнім фланцем видаляється за допомогою контрпуансона 12 та штовханів 19. Таким чином запропонована корисна модель дозволяє одержувати порожні деталі типу втулок з Комп’ютерна верстка Г. Паяльніков 4 внутрішнім фланцем в із низькою трудомісткістю та собівартістю. Джерела інформації: 1. Алиев И.С. Определение сил раскрытия оправки при радиальном выдавливании внутренних фланцев / И.С. Алиев, Н.С. Грудкина, С.В. Мартынов // Обработка материалов давлением: зб. наук. пр. - Краматорськ: ДДМА. - 2009. - № 1 (20). - С. 30-35. - Бібліогр.: с. 35. - ISBN 978-966-379-325-2. 2. Алиева Л.И. Совершенствование процессов холодного выдавливания осесимметричных деталей с фланцем: дис. ...кандидата тех. наук: 05.03.05 / Алиева Лейла Играмотдиновна. - Краматорск, 2006. - 298 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
