Спосіб виготовлення порожнистих деталей

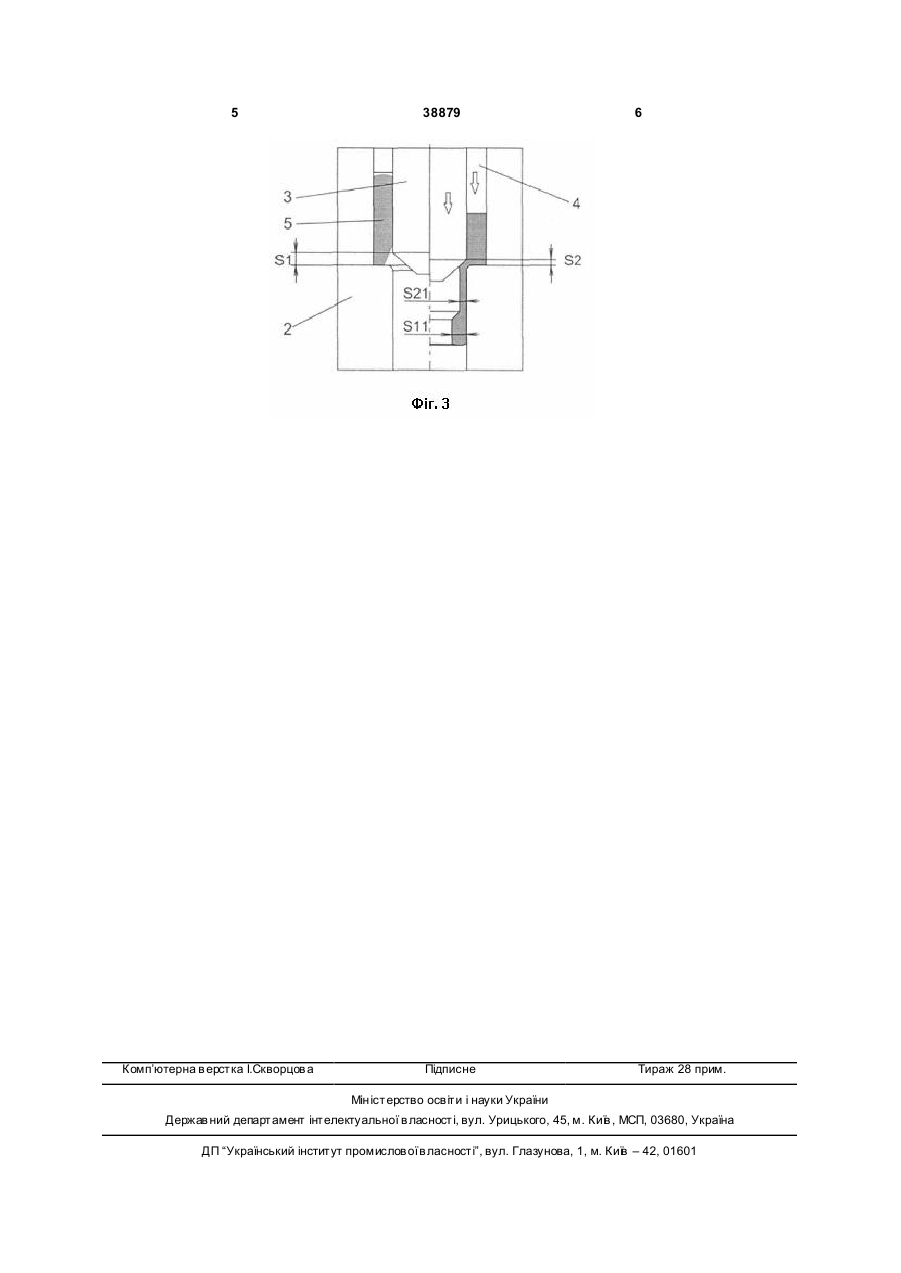

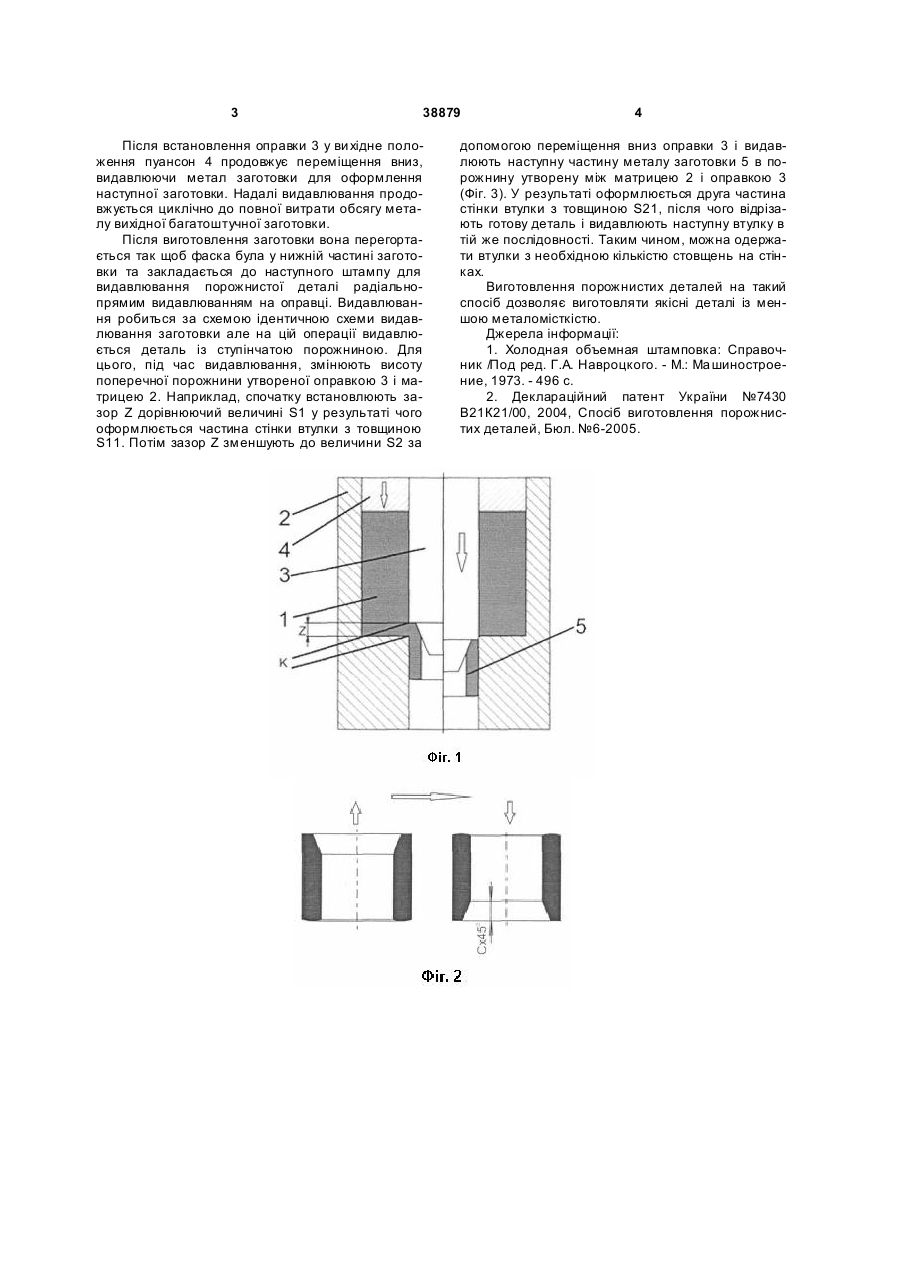

Спосіб виготовлення порожнистих деталей шляхом радіально-прямого видавлювання, який відрізняє ться тим, що радіально-пряме видавлювання порожнистої заготовки виконується на конічній оправці, відрізають її від багатоштучної заготовки оправкою, розгортають заготовку на 180 градусів і встановлюють в наступний штамп отриманою на попередній операції фаскою донизу і радіально-прямо видавлюють втулк у на оправці. (19) (21) u200809685 (22) 24.07.2008 (24) 26.01.2009 (46) 26.01.2009, Бюл.№ 2, 2009 р. (72) АЛІЄВ ІГРАМОТДІН СЕРАЖУТДІНОВИЧ, U A, АЛІЄВА ЛЄЙЛА ІГРАМОТДИНІВН А, U A, ЖБАНКОВ ЯРОСЛАВ ГЕННАДІЙОВИЧ, UA, КУЦЕНКО СЕРГІЙ ВОЛОДИМИРОВИЧ, U A (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ, U A 3 38879 Після встановлення оправки 3 у ви хідне положення пуансон 4 продовжує переміщення вниз, видавлюючи метал заготовки для оформлення наступної заготовки. Надалі видавлювання продовжується циклічно до повної витрати обсягу металу вихідної багатоштучної заготовки. Після виготовлення заготовки вона перегортається так щоб фаска була у нижній частині заготовки та закладається до наступного штампу для видавлювання порожнистої деталі радіальнопрямим видавлюванням на оправці. Видавлювання робиться за схемою ідентичною схеми видавлювання заготовки але на цій операції видавлюється деталь із ступінчатою порожниною. Для цього, під час видавлювання, змінюють висоту поперечної порожнини утвореної оправкою 3 і матрицею 2. Наприклад, спочатку встановлюють зазор Z дорівнюючий величині S1 у результаті чого оформлюється частина стінки втулки з товщиною S11. Потім зазор Z зменшують до величини S2 за 4 допомогою переміщення вниз оправки 3 і видавлюють наступну частину металу заготовки 5 в порожнину утворену між матрицею 2 і оправкою 3 (Фіг. 3). У результаті оформлюється друга частина стінки втулки з товщиною S21, після чого відрізають готову деталь і видавлюють наступну втулку в тій же послідовності. Таким чином, можна одержати втулки з необхідною кількістю стовщень на стінках. Виготовлення порожнистих деталей на такий спосіб дозволяє виготовляти якісні деталі із меншою металомісткістю. Джерела інформації: 1. Холодная объемная штамповка: Справочник /Под ред. Г.А. Навроцкого. - М.: Ма шиностроение, 1973. - 496 с. 2. Деклараційний патент України №7430 В21К21/00, 2004, Спосіб виготовлення порожнистих деталей, Бюл. №6-2005. 5 Комп’ютерна в ерстка І.Скворцов а 38879 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
