Штамп для видавлювання порожнистих деталей з внутрішнім фланцем
Номер патенту: 48901
Опубліковано: 12.04.2010
Автори: Алієва Лейла Іграмотдіновна, Алієв Іграмотдін Серажутдінович, Мартинов Сергій Володимирович
Формула / Реферат
Штамп для видавлювання порожнистих деталей з внутрішнім фланцем, який вміщує роз'ємну оправку, порожнисті пуансон, контрпуансон та матрицю, який відрізняється тим, що роз'ємна оправка виконана з двох самостійних частин, верхня частина якої встановлена в порожнистому пуансоні, закріплена на траверсі, яка з'єднана тягами з плитою зовнішнього повзуна.
Текст

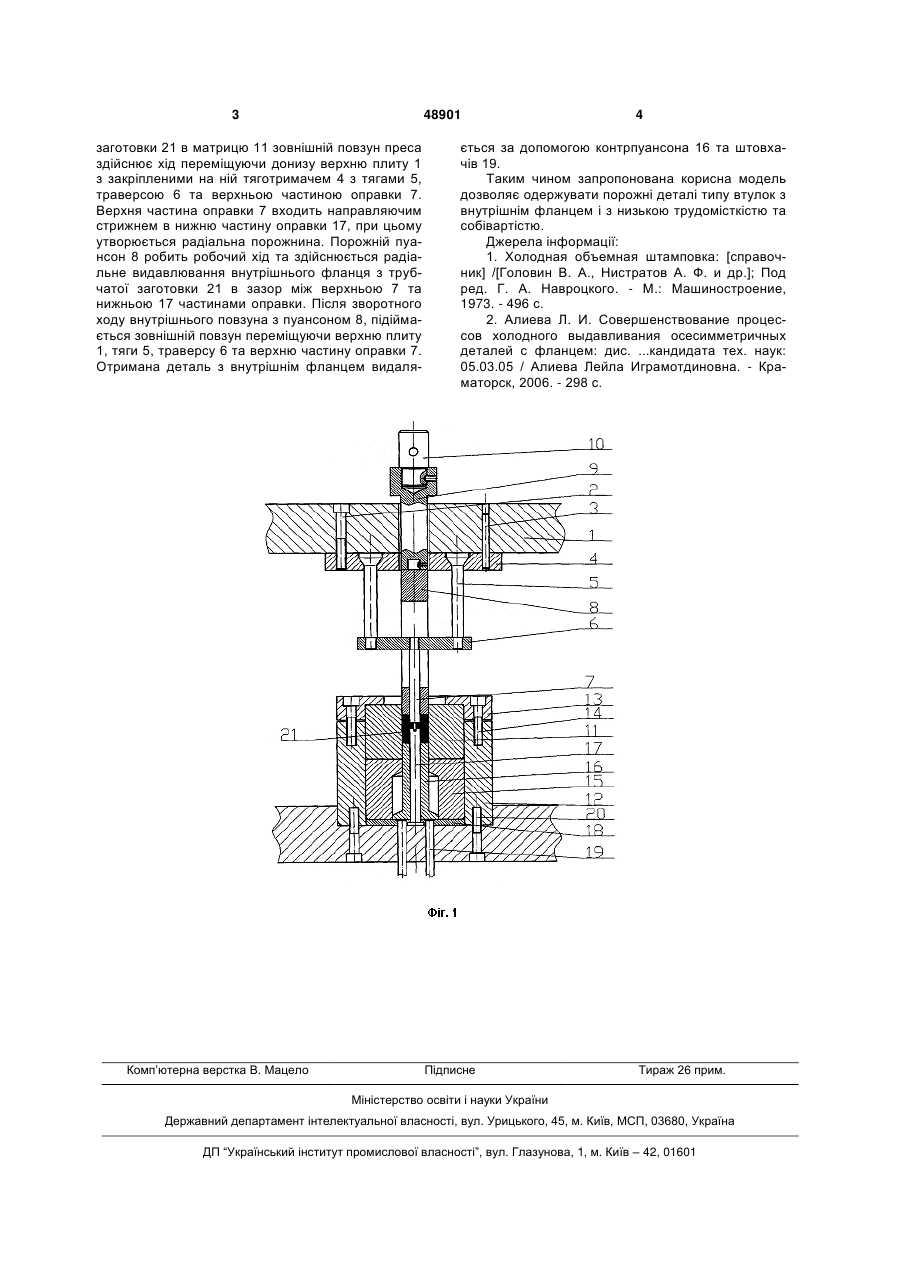

Штамп для видавлювання порожнистих деталей з внутрішнім фланцем, який вміщує роз'ємну оправку, порожнисті пуансон, контрпуансон та матрицю, який відрізняється тим, що роз'ємна оправка виконана з двох самостійних частин, верхня частина якої встановлена в порожнистому пуансоні, закріплена на траверсі, яка з'єднана тягами з плитою зовнішнього повзуна. (19) (21) u200910369 (22) 13.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) АЛІЄВ ІГРАМОТДІН СЕРАЖУТДІНОВИЧ, АЛІЄВА ЛЕЙЛА ІГРАМОТДІНОВНА, МАРТИНОВ СЕРГІЙ ВОЛОДИМИРОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 48901 заготовки 21 в матрицю 11 зовнішній повзун преса здійснює хід переміщуючи донизу верхню плиту 1 з закріпленими на ній тяготримачем 4 з тягами 5, траверсою 6 та верхньою частиною оправки 7. Верхня частина оправки 7 входить направляючим стрижнем в нижню частину оправки 17, при цьому утворюється радіальна порожнина. Порожній пуансон 8 робить робочий хід та здійснюється радіальне видавлювання внутрішнього фланця з трубчатої заготовки 21 в зазор між верхньою 7 та нижньою 17 частинами оправки. Після зворотного ходу внутрішнього повзуна з пуансоном 8, підіймається зовнішній повзун переміщуючи верхню плиту 1, тяги 5, траверсу 6 та верхню частину оправки 7. Отримана деталь з внутрішнім фланцем видаля Комп’ютерна верстка В. Мацело 4 ється за допомогою контрпуансона 16 та штовхачів 19. Таким чином запропонована корисна модель дозволяє одержувати порожні деталі типу втулок з внутрішнім фланцем і з низькою трудомісткістю та собівартістю. Джерела інформації: 1. Холодная объемная штамповка: [справочник] /[Головин В. А., Нистратов А. Ф. и др.]; Под ред. Г. А. Навроцкого. - М.: Машиностроение, 1973. - 496 с. 2. Алиева Л. И. Совершенствование процессов холодного выдавливания осесимметричных деталей с фланцем: дис. ...кандидата тех. наук: 05.03.05 / Алиева Лейла Играмотдиновна. - Краматорск, 2006. - 298 с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDie for extrusion of hollow parts with internal flange
Автори англійськоюAliiev Ihramotdin Serazhutdinovych, Aliieva Leila Ihramotdinovna, Martynov Serhii Volodymyrovych
Назва патенту російськоюШтамп для выдавливания полых деталей с внутренним фланцем
Автори російськоюАлиев Играмотдин Серажутдинович, Алиева Лейла Играмотдиновна, Мартынов Сергей Владимирович
МПК / Мітки
МПК: B21J 13/02
Мітки: порожнистих, деталей, внутрішнім, штамп, фланцем, видавлювання
