Пристрій для глибокого свердління отворів

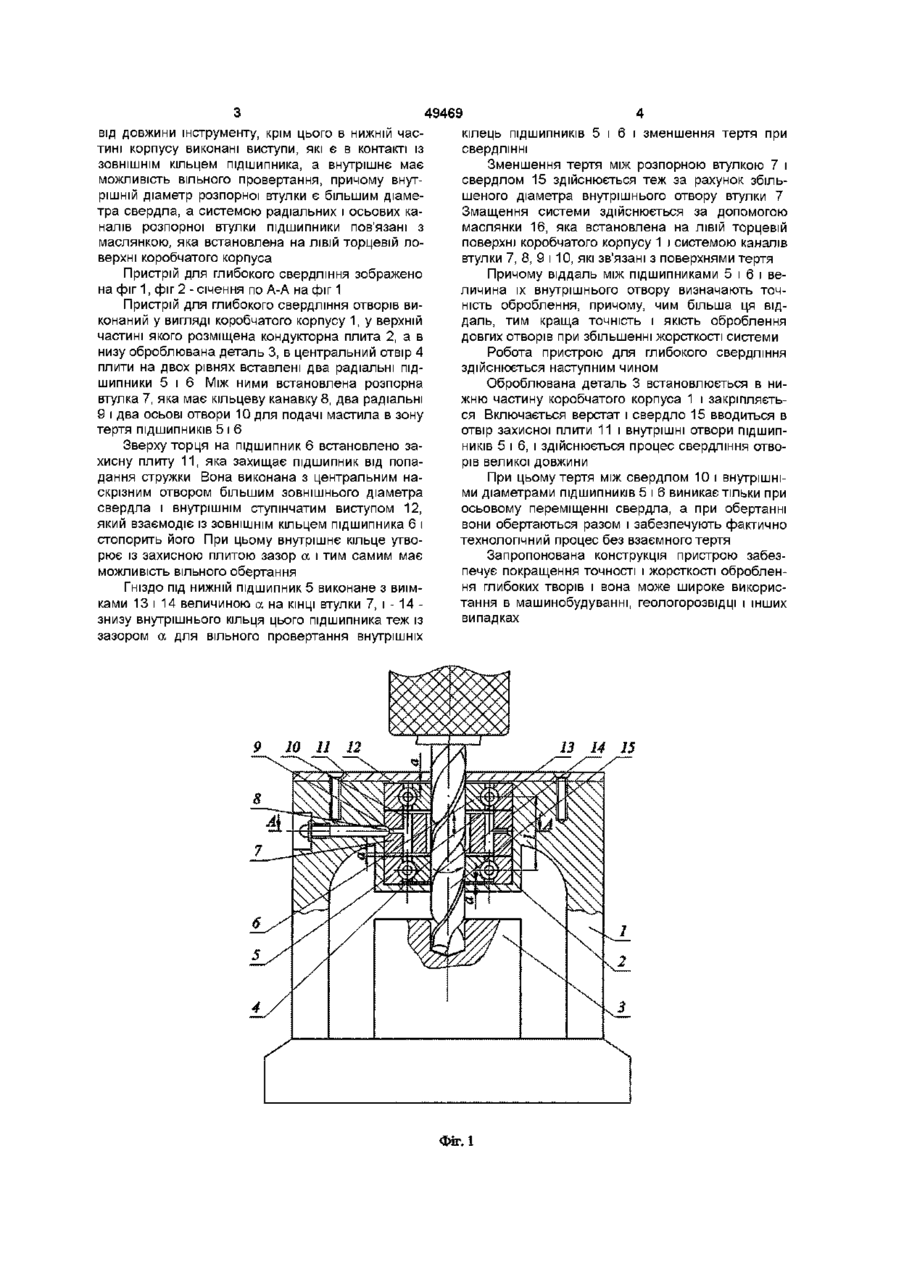

Пристрій для глибокого свердління отворів, який виконано у вигляді коробчастого корпусу, кондукторної плити з отвором, в який запресований радіальний підшипник, вісь якого співвісна з віссю кондукторної втулки, а зверху торця підшипника і кондукторної втулки встановлена захисна плита, в якій рівномірно по колу виконано отвори, через які вона прикріплена до кондукторної плити, а на торцевій частині захисної втулки, по периметру зовнішнього кільця підшипника, ви Винахід відноситься до галузі машинобудування і може мати широке використання в свердлильних кондукторах металорізальних верстатів Відомий пристрій для глибокого свердління отворів, який виконано у вигляді коробчатого корпусу, кондукторної плити з отвором, в який запресований радіальний підшипник, вісь якого співвісна з віссю кондукторної втулки, а зверху торця підшипника і кондукторної втулки встановлена захисна плита, в якій рівномірно по колу виконано отвори, через які вона прикріплена до кондукторної плити, а на торцевій частині захисної плити, по периметру зовнішнього кільця підшипника, виконано буртик, яким захисна плита є в контакті із ЗОВНІШНІМ кільцем підшипника із забезпеченням зазору між внутрішнім кільцем та можливістю його вільного провертання (А К Горошкш "Приспособления для метал о режущ их станков", — М Справочник, Машиностроение, 1965,— ст 143) До недоліків даної конструкції відноситься те, що при взаємодії довгого свердла з кондукторною втулкою виникає велике тертя, що призводить до швидкого його зношення і додаткових енерговитрат та погіршення якості роботи кондуктора і точності оброблення за рахунок відведення його в конано буртик, яким захисна плита є в контакті із ЗОВНІШНІМ кільцем підшипника із забезпеченням зазору між внутрішнім кільцем та можливістю його вільного провертання, який відрізняється тим, що в нижній частині кондукторної плити СПІВВІСНО з верхнім радіальним підшипником встановлені аналогічний підшипник і розпірна втулка, які закріплені корпусом, причому довжина втулки між підшипниками визначена в залежності від довжини інструменту, крім цього, в нижній частині корпусу виконані виступи, які є в контакті із ЗОВНІШНІМ кільцем підшипника, а внутрішнє має можливість вільного провертання, причому внутрішній діаметр розпірної втулки більший ніж діаметр свердла, а системою радіальних і осьових каналів розпірної втулки підшипники зв'язані з маслянкою, яка встановлена на ЛІВІЙ торцевій поверхні коробчастого корпусу сторону В основу винаходу поставлена задача підвищення точності обробки свердлильних глибоких отворів, зменшення тертя пари свердло - кондукторна втулка і зменшення енерговитрат при свердлінні отворів Поставлена мета досягається шляхом виконання пристрою для глибокого свердління отворів, який виконано у вигляді коробчатого корпусу, кондукторної плити з отвором, в який запресований радіальний підшипник, вісь якого співвісна з віссю кондукторної втулки, а зверху торця підшипника і кондукторної втулки встановлена захисна плита, в якій рівномірно по колу виконано отвори, через які вона прикріплена до кондукторної плити, а на торцевій частині захисної втулки, по периметру зовнішнього кільця підшипника, виконано буртик, яким захисна плити є в контакті із ЗОВНІШНІМ кільцем підшипника із забезпеченням зазору між внутрішнім кільцем та можливістю його вільного провертання, а в нижній частині кондукторної плити співвісно з верхнім радіальним підшипником встановлено аналогічний підшипник і розпорна втулка, які закріплені корпусом, причому довжина втулки між підшипниками визначено в залежності (О 49469 кілець ПІДШИПНИКІВ 5 і 6 і зменшення тертя при від довжини інструменту, крім цього в нижній чассвердлінні тині корпусу виконані виступи, які є в контакті із Зменшення тертя між розпорною втулкою 7 і ЗОВНІШНІМ кільцем підшипника, а внутрішнє має свердлом 15 здійснюється теж за рахунок збільможливість вільного провертання, причому внутшеного діаметра внутрішнього отвору втулки 7 рішній діаметр розпорної втулки є більшим діамеЗмащення системи здійснюється за допомогою тра свердла, а системою радіальних і осьових камаслянки 16, яка встановлена на ЛІВІЙ торцевій налів розпорної втулки підшипники пов'язані з поверхні коробчатого корпусу 1 і системою каналів маслянкою, яка встановлена на ЛІВІЙ торцевій повтулки 7, 8, 9 і 10, які зв'язані з поверхнями тертя верхні коробчатого корпуса Пристрій для глибокого свердління зображено Причому віддаль між підшипниками 5 і 6 і вена фіг1, фіг 2 - січення по А-А на фіг 1 личина їх внутрішнього отвору визначають точність оброблення, причому, чим більша ця відПристрій для глибокого свердління отворів видаль, тим краща точність і якість оброблення конаний у вигляді коробчатого корпусу 1, у верхній довгих отворів при збільшенні жорсткості системи частині якого розміщена кондукторна плита 2, а в низу оброблювана деталь 3, в центральний отвір 4 Робота пристрою для глибокого свердління плити на двох рівнях вставлені два радіальні підздійснюється наступним чином шипники 5 і 6 Між НИМИ встановлена розпорна Оброблювана деталь 3 встановлюється в нивтулка 7, яка має кільцеву канавку 8, два радіальні жню частину коробчатого корпуса 1 і закріпляєть9 і два осьові отвори 10 для подачі мастила в зону ся Включається верстат і свердло 15 вводиться в тертя ПІДШИПНИКІВ 5 і 6 отвір захисної плити 11 і внутрішні отвори ПІДШИПНИКІВ 5 і 6, і здійснюється процес свердління отвоЗверху торця на підшипник 6 встановлено зарів великої довжини хисну плиту 11, яка захищає підшипник від попадання стружки Вона виконана з центральним наПри цьому тертя між свердлом 10 і внутрішніскрізним отвором більшим зовнішнього діаметра ми діаметрами ПІДШИПНИКІВ 5 і 6 виникає тільки при свердла і внутрішнім ступінчатим виступом 12, осьовому переміщенні свердла, а при обертанні який взаємодіє із ЗОВНІШНІМ кільцем підшипника 6 і вони обертаються разом і забезпечують фактично стопорить його При цьому внутрішнє кільце утвотехнологічний процес без взаємного тертя рює із захисною плитою зазор а і тим самим має Запропонована конструкція пристрою забезможливість вільного обертання печує покращення точності і жорсткості оброблення глибоких творів і вона може широке викорисГніздо ПІД НИЖНІЙ ПІДШИПНИК 5 виконане з виїмтання в машинобудуванні, геологорозвідці і інших ками 13 і 14 величиною а на КІНЦІ втулки 7, і - 14 випадках знизу внутрішнього кільця цього підшипника теж із зазором а для вільного провертання внутрішніх ФІг, 1 15 Фіг. 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
