Спосіб виготовлення деталей типу втулки з фланцем
Номер патенту: 51926
Опубліковано: 10.08.2010
Автори: Москаленко Марія Сергіївна, Алієва Лейла Іграмотдіновна, Мартинов Сергій Володимирович
Формула / Реферат
Спосіб виготовлення деталей типу втулки з фланцем, який полягає у доцентровому радіальному видавлюванні металу в кругову порожнину, утворену оправкою та контрпуансоном, який відрізняється тим, що на першій стадії відбувається, в межах від 20 до 30 %, осадка трубної заготівки в матриці на оправці, котра має менший, порівняно з внутрішнім діаметром заготівки, діаметр.
Текст

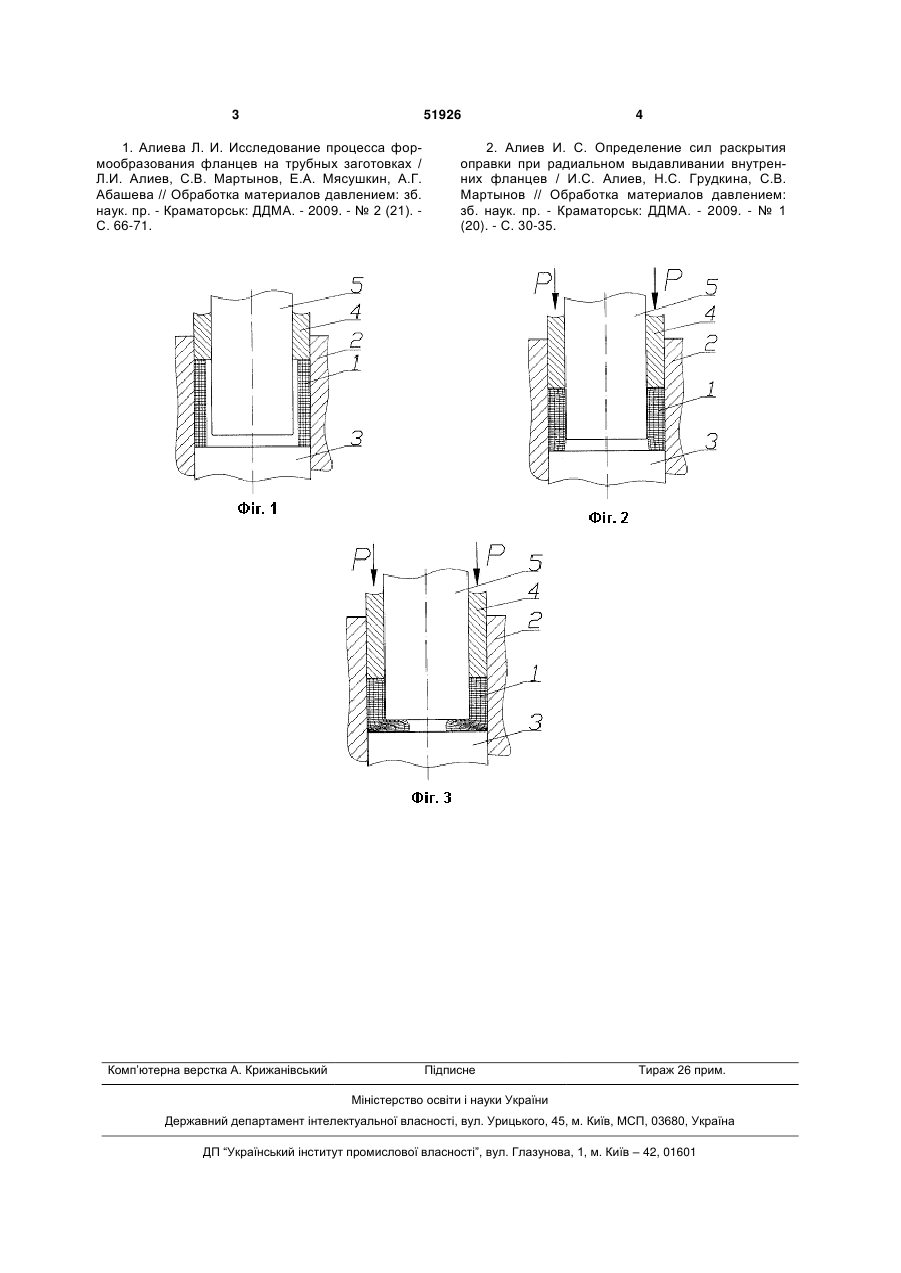

Спосіб виготовлення деталей типу втулки з фланцем, який полягає у доцентровому радіальному видавлюванні металу в кругову порожнину, утворену оправкою та контрпуансоном, який відрізняється тим, що на першій стадії відбувається, в межах від 20 до 30 %, осадка трубної заготівки в матриці на оправці, котра має менший, порівняно з внутрішнім діаметром заготівки, діаметр. (19) (21) u201000434 (22) 18.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) АЛІЄВА ЛЕЙЛА ІГРАМОТДІНОВНА, МАРТИНОВ СЕРГІЙ ВОЛОДИМИРОВИЧ, МОСКАЛЕНКО МАРІЯ СЕРГІЇВНА (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 51926 1. Алиева Л. И. Исследование процесса формообразования фланцев на трубных заготовках / Л.И. Алиев, С.В. Мартынов, Е.А. Мясушкин, А.Г. Абашева // Обработка материалов давлением: зб. наук. пр. - Краматорськ: ДДМА. - 2009. - № 2 (21). С. 66-71. Комп’ютерна верстка А. Крижанівський 4 2. Алиев И. С. Определение сил раскрытия оправки при радиальном выдавливании внутренних фланцев / И.С. Алиев, Н.С. Грудкина, С.В. Мартынов // Обработка материалов давлением: зб. наук. пр. - Краматорськ: ДДМА. - 2009. - № 1 (20). - С. 30-35. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of producing parts of flanged bushing type
Автори англійськоюAliieva Leila Ihramotdinovna, Martynov Serhii Volodymyrovych, Moskalenko Maria Serhiivna
Назва патенту російськоюСпособ изготовления деталей типа втулки с фланцем
Автори російськоюАлиева Лейла Играмотдиновна, Мартынов Сергей Владимирович, Москаленко Мария Сергеевна
МПК / Мітки
МПК: B21K 21/00
Мітки: втулки, спосіб, типу, фланцем, деталей, виготовлення
