Пристрій для мікродозування

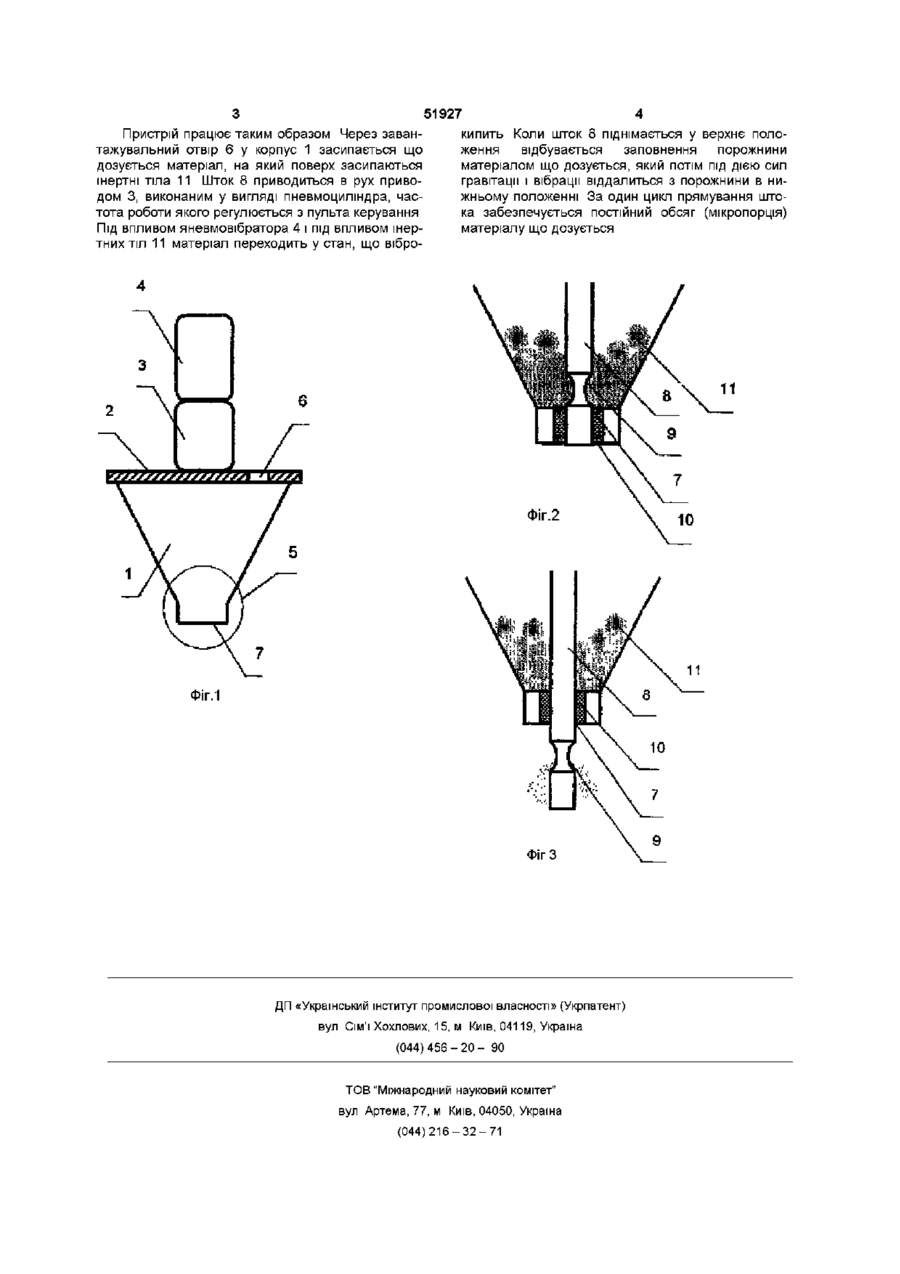

Пристрій для мікродозування, який містить корпус дозатора, пневмовібратор, привід, заван тажувальний і вихідний отвори, шток, розміщений у корпусі, один кінець якого кінематично зв'язаний із приводом осьових переміщень, а інший кінець якого встановлений у вихідному отворі, і кришку, який відрізняється тим, що корпус дозатора має прошарок, виконаний із інертних тіл різноманітної конфігурації і розміру (наприклад сферичної форми) Винахід відноситься до пристроїв, що дозують, і може бути використане для безупинного мікродозування сипучого дрібнодисперсного матеріалу ВІДОМІ пристрої для мікродозування (див патент України №24245А МПК6 G01F11/00), що містять корпус дозатора, пневмовібратор, привод, завантажувальний і вихідний отвори, шток, розміщений у корпусі, один кінець якого кінематичне зв'язаний із приводом осьових переміщень, а інший кінець встановлений у вихідному отворі і кришку Основним недоліком відомого пристрою є висока залежність видаткових характеристик від сипучих властивостей матеріалу і від умов навколишнього середовища, що є суттєвим при дозуванні композиційних матеріалів, тобто не забезпечується стабільність дозування ному отворі і кришку, на відміну від прототипу, корпус дозатора має прошарок виконаний із інертних тіл різноманітної конфігурації і розміру (наприклад сферичної форми) У крайньому верхньому становищі штока, під безупинним впливом інертних тіл, відбувається заповнення порожнини що дозується матеріалом, що потім під дією сип гравітації і вібрації віддалиться з її в нижньому положенні штока Розмір потоку регулюється частотою руху штока На фіг 1 - зображено схематично пристрій для мікродозування На фіг 2 - вузол дозування у верхньому положенні На фіг 3 - вузол дозування в нижньому положенні Пристрій для мікродозування містить корпус дозатора 1, кришку 2, привод 3, пневмовібратор 4, вузол дозування 5, завантажувальний отвір 6, вихідний отвір 7 Вузол дозування 5 містить шток 8 виконаний у вигляді циліндра з кільцевою порожниною 9, чіп 10, кільцева порожнина 9 виконана з робочим обсягом рівним порції що дозується матеріалу і розташована в середній частині штока 8 Шток 8 встановлений у вихідному отворі 7 із мінімальним бічним зазором і виконаний із матеріалу з мінімальним коефіцієнтом тертя, наприклад, із фторопласта Корпус дозатора 1 має прошарок виконаний із інертних тіл 11 (наприклад сферичної форми) У основу винаходу поставлено завдання створити такий пристрій для мікродозування, у котрому шляхом удосконалення забезпечувалося б стабільне дозування сипучого матеріалу поза залежністю від його сипучих властивостей і умов навколишнього середовища, що складає з мікропорцій постійного обсягу, рівного обсягу дозуючого елемента, дозволяє при необхідності КІЛЬКІСНО змінювати розмір потоку в процесі дозування і забезпечувати безперервність подачі речовини що дозується в зону дозування Сутність винаходу полягає в тому, що в пристрої умістищем корпус дозатора, пневмовібратор, привод, завантажувальний і вихідний отвори, шток, розміщений у корпусі, один кінець якого кінематичне зв'язаний із приводом осьових переміщень, а інший кінець якого встановлений у вихід Пневмовібратор 4 розташований у живильнику для створення прошарку, що віброкипить, у завантажувальному корпусі ю 51927 Пристрій працює таким образом Через завантажувальний отвір 6 у корпус 1 засипається що дозується матеріал, на який поверх засипаються інертні тіла 11 Шток 8 приводиться в рух приводом 3, виконаним у вигляді пневмоциліндра, частота роботи якого регулюється з пульта керування Під ВПЛИВОМ яневмовібратора 4 і під впливом інертних тіл 11 матеріал переходить у стан, що вібро 4 кипить Коли шток 8 піднімається у верхнє положення відбувається заповнення порожнини матеріалом що дозується, який потім під дією сил гравітації і вібрації віддалиться з порожнини в нижньому положенні За один цикл прямування штока забезпечується постійний обсяг (мікропорція) матеріалу що дозується ФІГ.1 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
