Пристрій для мікродозування

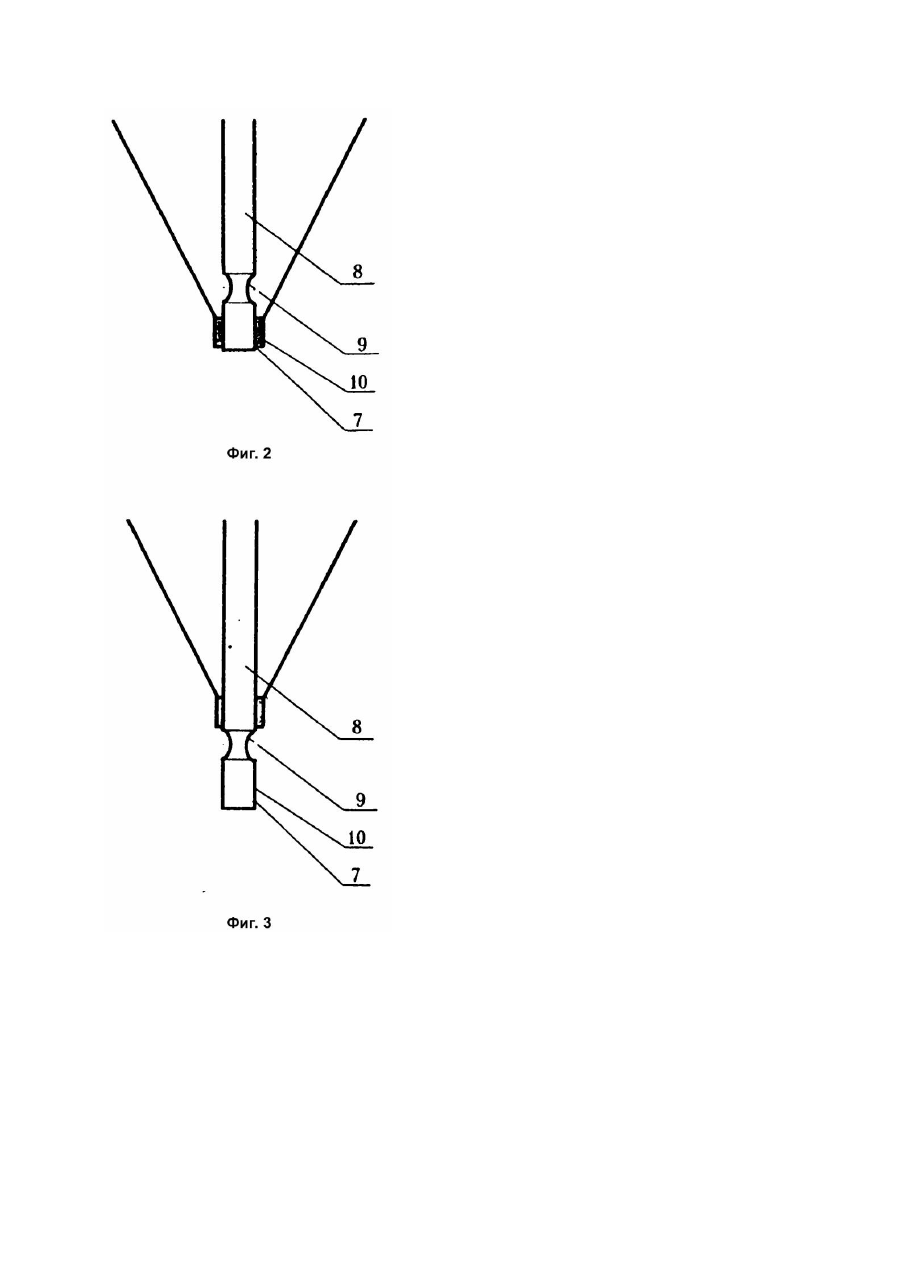

Изобретение относится к дозирующим устройствам и может быть использовано для непрерывного микродозирования сыпучего мелкодисперсного материала. Известны устройства для микродозирования (А.с. СССР №1825984, кл. G01F11/00), содержащие корпус, пневмовибратор, привод, загрузочное и выходное отверстия, шток, размещенный в корпусе, один конец которого кинематически связан с приводом осевых перемещений, а другой конец установлен в выходном отверстии. Основным недостатком известного устройства является высокая зависимость расходных характеристик от сыпучих свойств материала, что является существенным при дозировании композиционных материалов. В основу изобретения поставлена задача создать такое устройство для микродозирования, в котором путем усовершенствования узла дозирования обеспечивался бы непрерывный поток сыпучего материала вне зависимости от его сыпучих свойств, состоящий из микропорций постоянного объема, равного объему дозировочного элемента и позволяющего при необходимости количественно изменять величину потока в процессе дозирования. Сущность изобретения заключается в том, что в устройстве, содержащем корпус, пневмовибратор, привод, загрузочное и выходное отверстия, шток, размещенный корпусе, один конец которого кинематически связан с приводом осевых перемещений, а другой конец которого установлен в выходном отверстии и крышку, в отличие от прототипа, шток выполнен в виде цилиндра с кольцевой полостью, расположенной в средней части штока, рабочий объем которой равен порции дозируемого вещества, при этом шток установлен в выходном отверстии с минимальным боковым зазором и выполнен из материала с минимальным коэффициентом трения. За счет выполнения в штоке полости за один цикл движения штока обеспечивается постоянный объем (микропорция), дозируемого материала. В крайнем верхнем положении, штока происходит заполнение полости дозируемым материалом, который затем под действием сил гравитации и вибрации удаляется из нее в нижнем положении штока. Величина потока регулируется частотой движения штока. На фиг.1 схематично изображено устройство для микродозирования; на фиг.2 - узел дозирования в верхнем положении; на фиг.3 - то же, в нижнем положении. Устройство для микродозирования содержит корпус 1, крышку 2, привод 3, пневмовибратор 4, узел дозирования 5, загрузочное отверстие 6, выходное отверстие 7. Узел дозирования 5 содержит шток 8, выполненный в виде цилиндра с кольцевой полостью 9, втулку 10, кольцевая полость 9 выполнена с рабочим объемом, равным порции дозируемого материала и расположена в средней части штока 8. Шток 8 установлен в выходном отверстии 7 с минимальным боковым зазором и выполнен из материала с минимальным коэффициентом трения, например, из фторопласта. Пневмовибратор 4 расположен в питателе для создания виброкипящего слоя в загрузочном бункере. Устройство работает следующим образом. Через загрузочное отверстие 6 в корпус 1 засыпается дозируемый материал. Шток 8 приводится в движение приводом 3, выполненным в виде пневмоцилиндра, частота работы которого регулируется с п ульта управления. Под воздействием пневмовибратора 4 материал переходит в виброкипящее состояние. Когда шток 8 поднимается в верхнее положение происходит заполнение полости дозируемым материалом, который затем под действием сил гравитации и вибрации удаляется из полости в нижнем положении.
