Пристрій для мікродозування

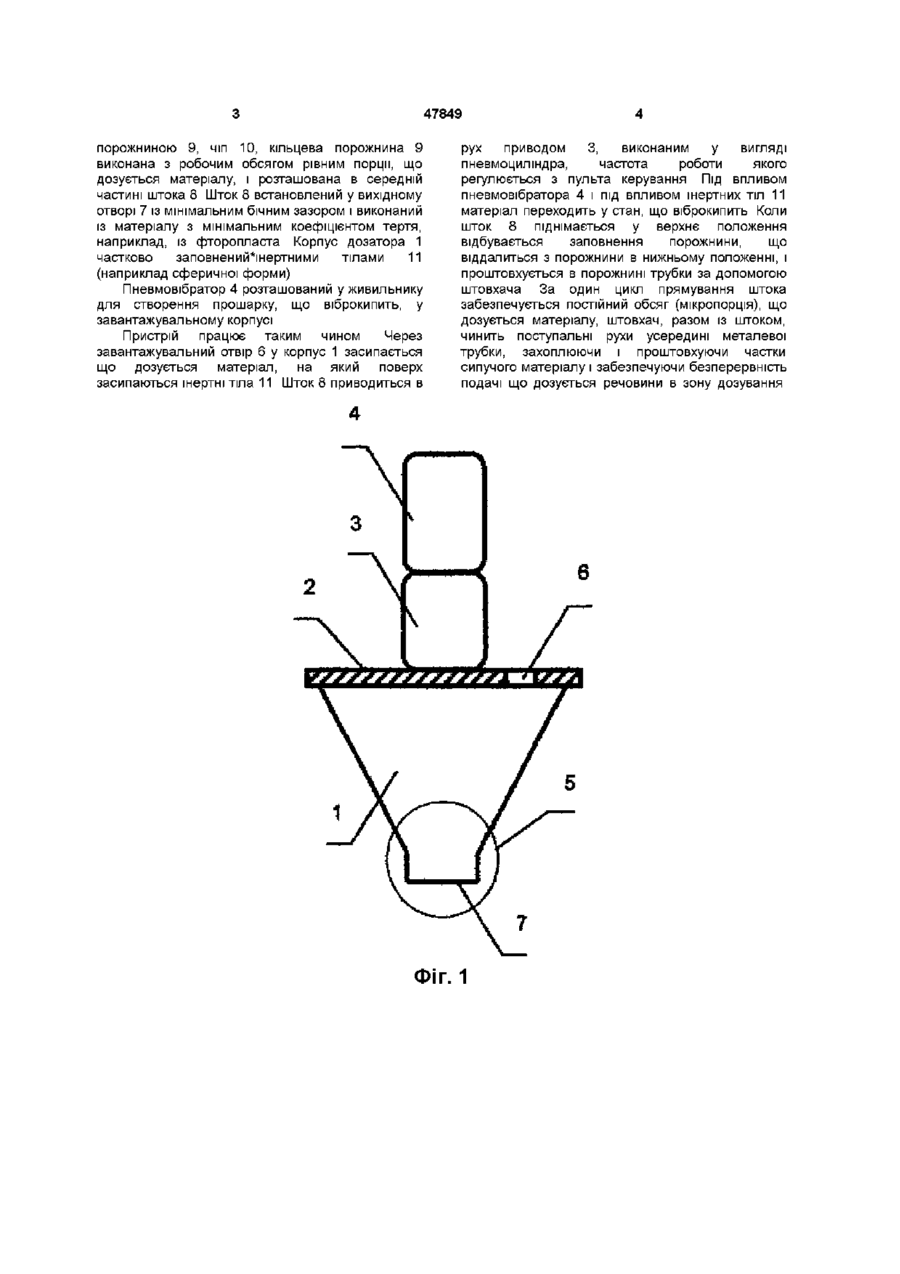

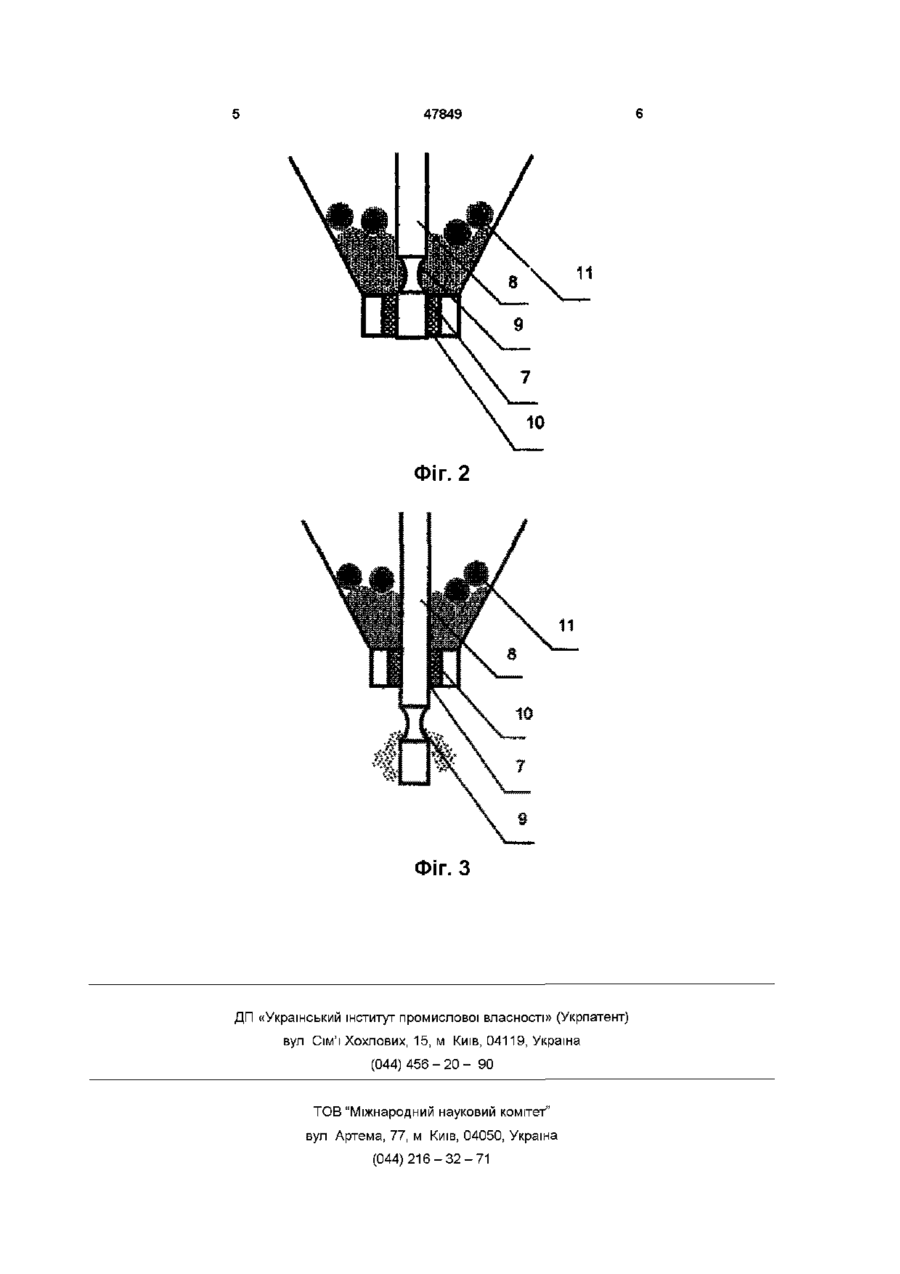

Пристрій для мікродозування, який містить корпус дозатора, пневмовібратор, привід, завантажувальний і вихідний отвори, шток, Винахід відноситься до пристроїв , що дозують, і може бути використане для безупинного мікродозування сипучого дрібнодисперсного матеріалу ВІДОМІ пристрої видається під відповідальність власника патенту для мікродозування (див патент України № 24245А МПК6 G01F11/00), що містять корпус дозатора, пневмовібратор, привод, завантажувальний і вихідний отвори, шток, розміщений у корпусі, один кінець якого кінематичне зв'язаний із приводом осьових переміщень, а інший кінець встановлений у вихідному отворі і кришку Основним недоліком відомого пристрою є висока залежність видаткових характеристик від сипучих властивостей матеріалу і від умов навколишнього середовища, що є суттєвим при дозуванні композиційних матеріалів, тобто не забезпечується стабільність дозування У основу винаходу поставлено завдання створити такий пристрій для мікродозування, у котрому шляхом удосконалення забезпечувалося б стабільне дозування сипучого матеріалу поза залежністю від його сипучих властивостей і умов навколишнього середовища, що складає з мікропорцій постійного обсягу, рівного обсягу дозуючего елемента і дозволяє при необхідності КІЛЬКІСНО змінювати розмір потоку в процесі дозування Суть винаходу заключається в тому, що пристрій містить корпус дозатора, пневмовібратор, розміщений у корпусі, один кінець якого кінематично зв'язаний із приводом осьових переміщень, а другий кінець якого встановлений у вихідному отворі, і кришку, який відрізняється тим, що пристрій містить трубку і штовхач, які виконані з кольорового металу або нержавіючої сталі, при цьому трубка сполучена з торцем корпуса дозатора, а нижня частина штока оснащена отвором для кріплення штовхача, виконаного у вигляді дроту привід, завантажувальний і вихідний отвори, шток, розміщений у корпусі, один кінець якого кінематичне зв'язаний із приводом осьових переміщень, а інший кінець якого встановлений у вихідному отворі і кришку, згідно винаходом, корпус дозатора оснащений інертними тілами різноманітної конфігурації і розміру для забезпечення створення прошарку, що віброкипить у корпусі дозатора, при цьому інертні тіла одночасно виконують функції розпушувача і мініпреса для стимуляції безупинної подачі речовини, що дозується в зону дозування У крайньому верхньому становищі штока, під безупинним впливом інертних тіл, відбувається заповнення порожнини що дозується матеріалом, що потім під дією сил гравітації і вібрації віддалиться з її в нижньому положенні штока Розмір потоку регулюється частотою руху штока На фіг 1 - зображено схематично пристрій для мікродозування На фіг 2 - вузол дозування у верхньому положенні На фіг 3 - вузол дозування в нижньому положенні Пристрій для мікродозування містить корпус дозатора 1, кришку 2, привфд 3, пневмовібратор 4, вузол дозування 5, завантажувальний отвір 6, вихідний отвір 7 Вузол дозування 5 містить шток 8 виконаний у вигляді циліндра з кільцевою 00 47849 порожниною 9, чіп 10, кільцева порожнина 9 виконана з робочим обсягом рівним порції, що дозується матеріалу, і розташована в середній частині штока 8 Шток 8 встановлений у вихідному отворі 7 із мінімальним бічним зазором і виконаний із матеріалу з мінімальним коефіцієнтом тертя, наприклад, із фторопласта Корпус дозатора 1 частково заповнений*шертними тілами 11 (наприклад сферичної форми) Пневмовібратор 4 розташований у живильнику для створення прошарку, що віброкипить, у завантажувальному корпусі Пристрій працює таким чином Через завантажувальний отвір 6 у корпус 1 засипається що дозується матеріал, на який поверх засипаються інертні тіла 11 Шток 8 приводиться в рух приводом 3, виконаним у вигляді пневмоциліндра, частота роботи якого регулюється з пульта керування Під впливом пневмовібратора 4 і під впливом інертних тіл 11 матеріал переходить у стан, що віброкипить Коли шток 8 піднімається у верхнє положення відбувається заповнення порожнини, що віддалиться з порожнини в нижньому положенні, і проштовхується в порожнині трубки за допомогою штовхача За один цикл прямування штока забезпечується постійний обсяг (мікропорція), що дозується матеріалу, штовхач, разом із штоком, чинить поступальні рухи усередині металевої трубки, захоплюючи і проштовхуючи частки сипучого матеріалу і забезпечуючи безперервність подачі що дозується речовини в зону дозування ФІГ. 1 47849 Фіг. 2 Фіг. З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
