Фрикційна передача
Номер патенту: 51937
Опубліковано: 10.08.2010
Формула / Реферат
Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що додатково обладнана паразитним конічним котком, виконаним із набору дисків і розташованим між ведучим і веденим конічними котками, та нерухомою віссю, на якій вільно встановлений набір дисків.
Текст

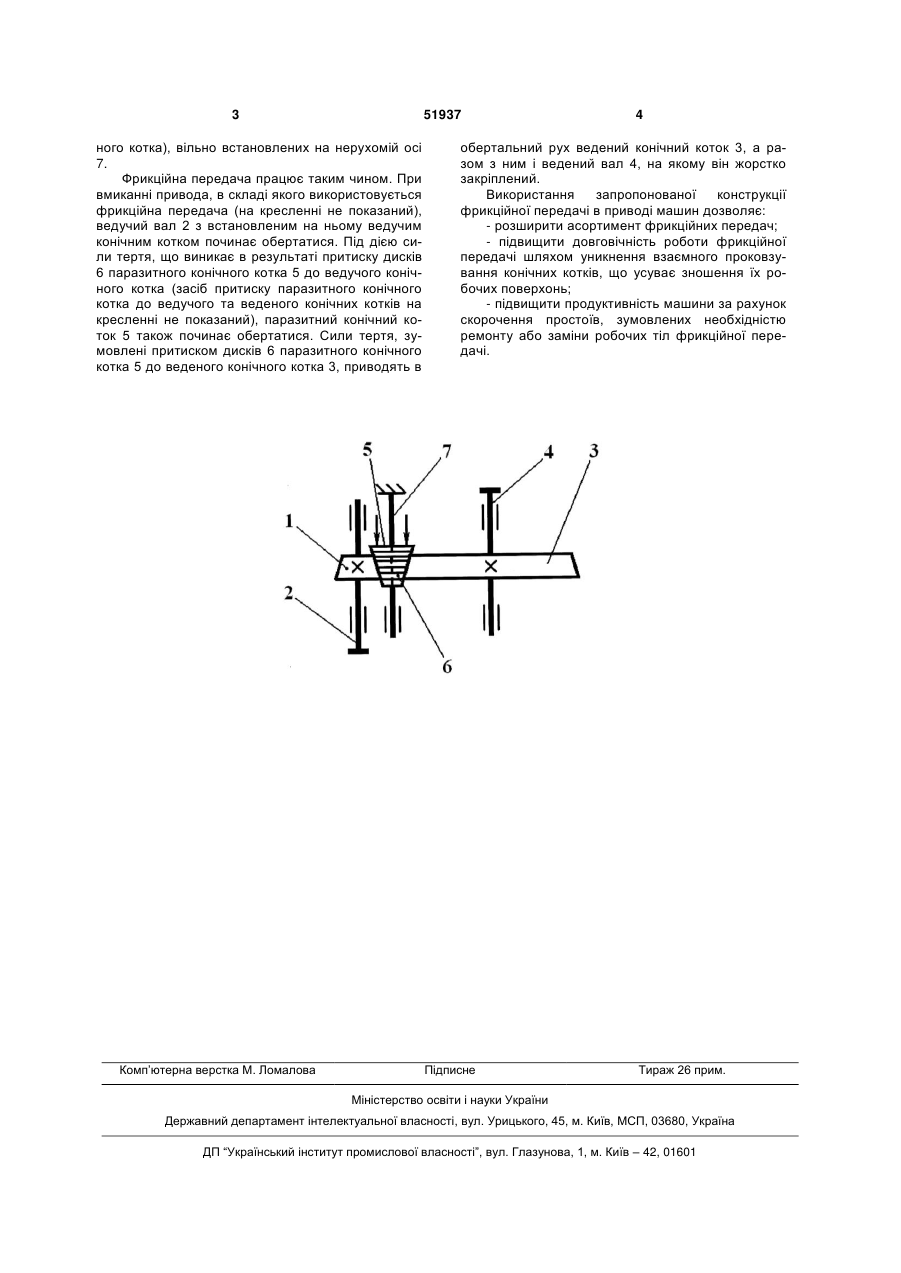

Фрикційна передача, що містить ведучий і ведений конічні котки, встановлені відповідно на ведучому та веденому валах, розташованих паралельно, яка відрізняється тим, що додатково обладнана паразитним конічним котком, виконаним із набору дисків і розташованим між ведучим і веденим конічними котками, та нерухомою віссю, на якій вільно встановлений набір дисків. (19) (21) u201000583 (22) 21.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 51937 ного котка), вільно встановлених на нерухомій осі 7. Фрикційна передача працює таким чином. При вмиканні привода, в складі якого використовується фрикційна передача (на кресленні не показаний), ведучий вал 2 з встановленим на ньому ведучим конічним котком починає обертатися. Під дією сили тертя, що виникає в результаті притиску дисків 6 паразитного конічного котка 5 до ведучого конічного котка (засіб притиску паразитного конічного котка до ведучого та веденого конічних котків на кресленні не показаний), паразитний конічний коток 5 також починає обертатися. Сили тертя, зумовлені притиском дисків 6 паразитного конічного котка 5 до веденого конічного котка 3, приводять в Комп’ютерна верстка М. Ломалова 4 обертальний рух ведений конічний коток 3, а разом з ним і ведений вал 4, на якому він жорстко закріплений. Використання запропонованої конструкції фрикційної передачі в приводі машин дозволяє: - розширити асортимент фрикційних передач; - підвищити довговічність роботи фрикційної передачі шляхом уникнення взаємного проковзування конічних котків, що усуває зношення їх робочих поверхонь; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл фрикційної передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюFriction gear
Автори англійськоюPipa Borys Fedorovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюФрикционная передача
Автори російськоюПипа Борис Федорович, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/24
