Привід круглов’язальної машини

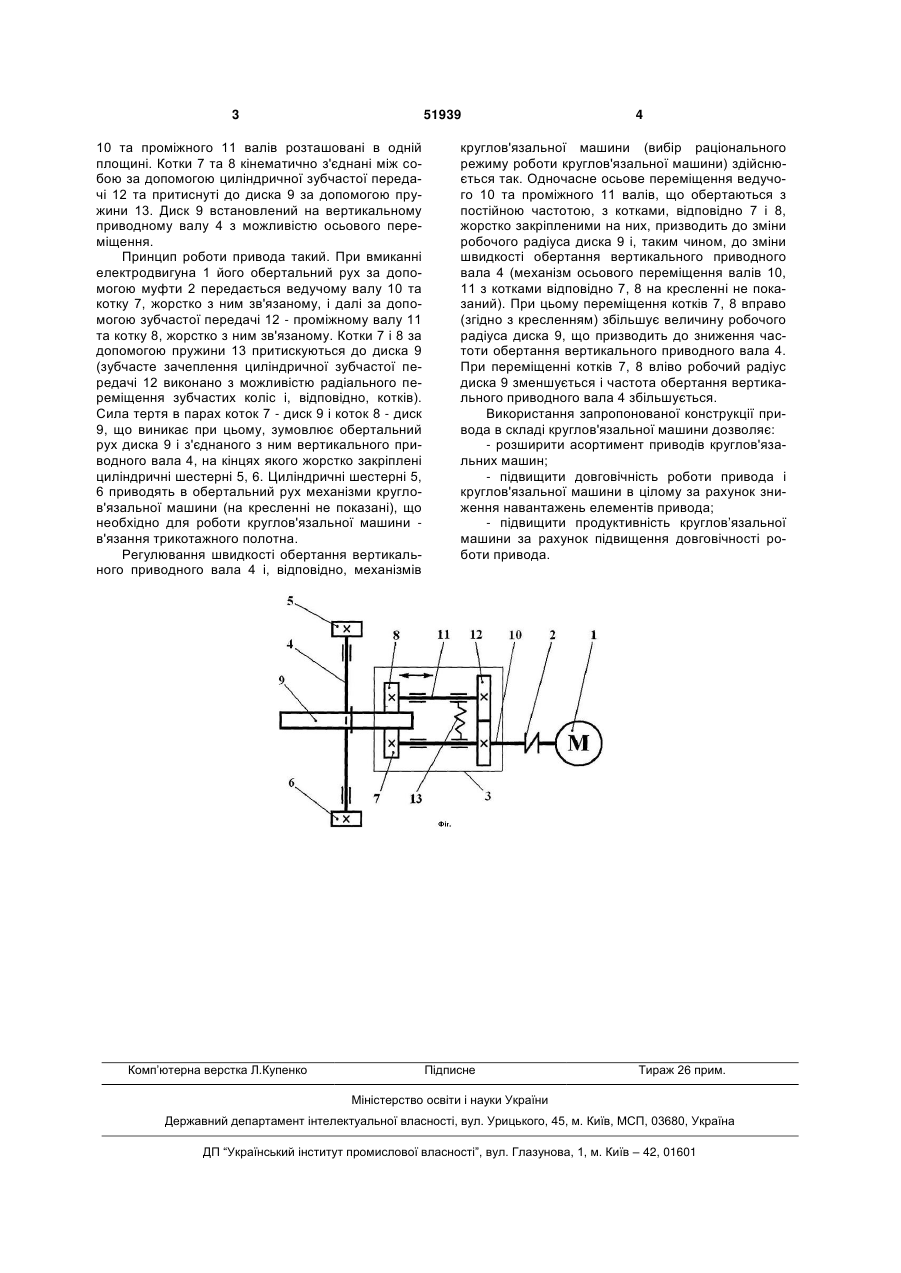

Привід круглов'язальної машини, що містить електродвигун, з'єднаний за допомогою варіатора з вертикальним привідним валом, на кінцях якого жорстко закріплені циліндричні шестерні для кінематичного зв'язку з механізмами круглов'язальної машини, який відрізняється тим, що варіатор виконаний двопотоковим лобовим фрикційним і містить два котки і диск, встановлений на вертикальному привідному валу та між котками. (19) (21) u201000585 (22) 21.01.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, КОНЬКОВ ГЕОРГІЙ ІГОРОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, ПАВЛЕНКО ГЕОРГІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 51939 10 та проміжного 11 валів розташовані в одній площині. Котки 7 та 8 кінематично з'єднані між собою за допомогою циліндричної зубчастої передачі 12 та притиснуті до диска 9 за допомогою пружини 13. Диск 9 встановлений на вертикальному приводному валу 4 з можливістю осьового переміщення. Принцип роботи привода такий. При вмиканні електродвигуна 1 його обертальний рух за допомогою муфти 2 передається ведучому валу 10 та котку 7, жорстко з ним зв'язаному, і далі за допомогою зубчастої передачі 12 - проміжному валу 11 та котку 8, жорстко з ним зв'язаному. Котки 7 і 8 за допомогою пружини 13 притискуються до диска 9 (зубчасте зачеплення циліндричної зубчастої передачі 12 виконано з можливістю радіального переміщення зубчастих коліс і, відповідно, котків). Сила тертя в парах коток 7 - диск 9 і коток 8 - диск 9, що виникає при цьому, зумовлює обертальний рух диска 9 і з'єднаного з ним вертикального приводного вала 4, на кінцях якого жорстко закріплені циліндричні шестерні 5, 6. Циліндричні шестерні 5, 6 приводять в обертальний рух механізми круглов'язальної машини (на кресленні не показані), що необхідно для роботи круглов'язальної машини в'язання трикотажного полотна. Регулювання швидкості обертання вертикального приводного вала 4 і, відповідно, механізмів Комп’ютерна верстка Л.Купенко 4 круглов'язальної машини (вибір раціонального режиму роботи круглов'язальної машини) здійснюється так. Одночасне осьове переміщення ведучого 10 та проміжного 11 валів, що обертаються з постійною частотою, з котками, відповідно 7 і 8, жорстко закріпленими на них, призводить до зміни робочого радіуса диска 9 і, таким чином, до зміни швидкості обертання вертикального приводного вала 4 (механізм осьового переміщення валів 10, 11 з котками відповідно 7, 8 на кресленні не показаний). При цьому переміщення котків 7, 8 вправо (згідно з кресленням) збільшує величину робочого радіуса диска 9, що призводить до зниження частоти обертання вертикального приводного вала 4. При переміщенні котків 7, 8 вліво робочий радіус диска 9 зменшується і частота обертання вертикального приводного вала 4 збільшується. Використання запропонованої конструкції привода в складі круглов'язальної машини дозволяє: - розширити асортимент приводів круглов'язальних машин; - підвищити довговічність роботи привода і круглов'язальної машини в цілому за рахунок зниження навантажень елементів привода; - підвищити продуктивність круглов’язальної машини за рахунок підвищення довговічності роботи привода. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
