Привід круглов`язальної машини

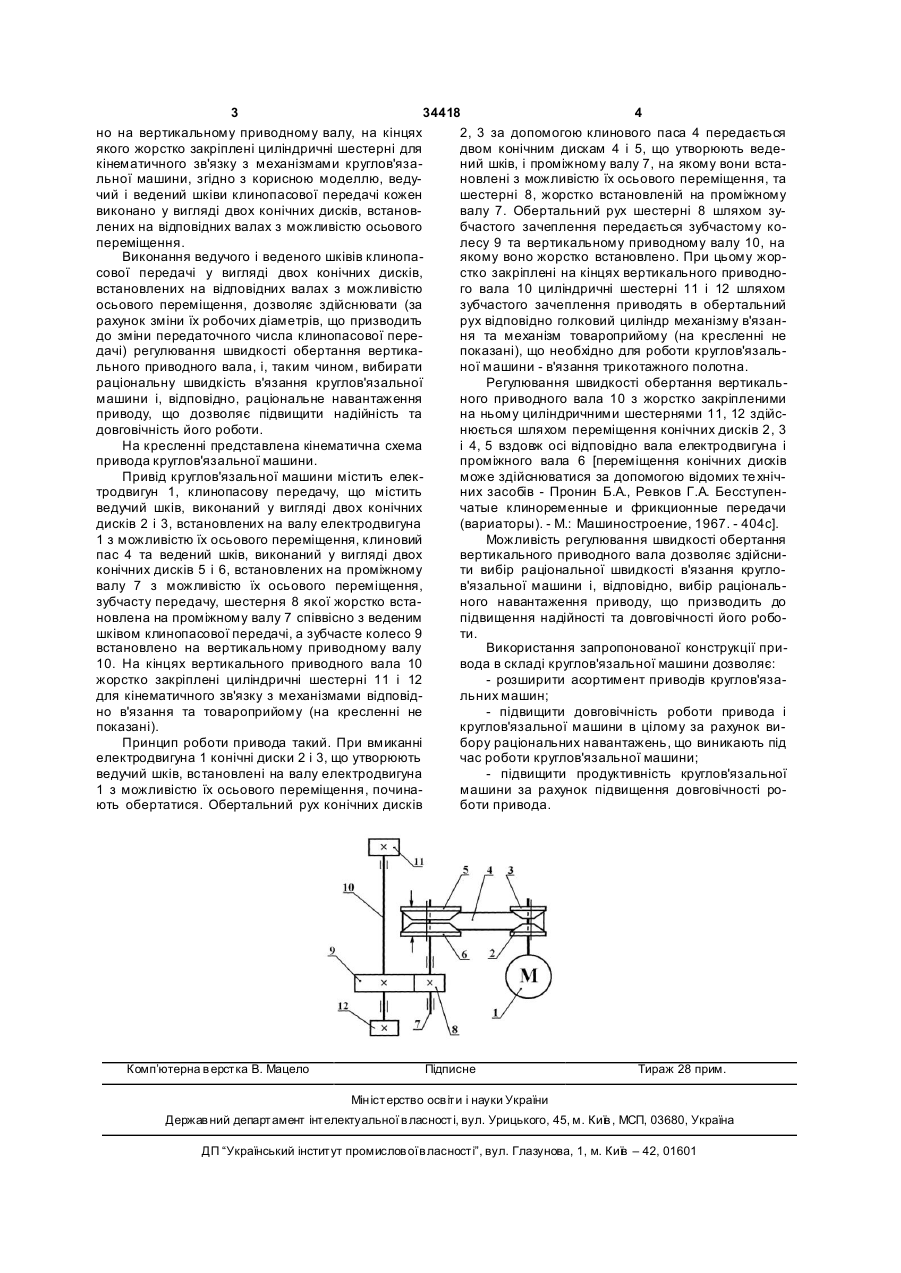

Привід круглов'язальної машини, що містить електродвигун, клинопасову передачу, ведучий 3 34418 4 но на вертикальному приводному валу, на кінцях 2, 3 за допомогою клинового паса 4 передається якого жорстко закріплені циліндричні шестерні для двом конічним дискам 4 і 5, що утворюють ведекінематичного зв'язку з механізмами круглов'язаний шків, і проміжному валу 7, на якому вони встальної машини, згідно з корисною моделлю, ведуновлені з можливістю їх осьового переміщення, та чий і ведений шківи клинопасової передачі кожен шестерні 8, жорстко встановленій на проміжному виконано у вигляді двох конічних дисків, встановвалу 7. Обертальний рух шестерні 8 шляхом зулених на відповідних валах з можливістю осьового бчастого зачеплення передається зубчастому копереміщення. лесу 9 та вертикальному приводному валу 10, на Виконання ведучого і веденого шківів клинопаякому воно жорстко встановлено. При цьому жорсової передачі у вигляді двох конічних дисків, стко закріплені на кінцях вертикального приводновстановлених на відповідних валах з можливістю го вала 10 циліндричні шестерні 11 і 12 шляхом осьового переміщення, дозволяє здійснювати (за зубчастого зачеплення приводять в обертальний рахунок зміни їх робочих діаметрів, що призводить рух відповідно голковий циліндр механізму в'язандо зміни передаточного числа клинопасової переня та механізм товароприйому (на кресленні не дачі) регулювання швидкості обертання вертикапоказані), що необхідно для роботи круглов'язальльного приводного вала, і, таким чином, вибирати ної машини - в'язання трикотажного полотна. раціональну швидкість в'язання круглов'язальної Регулювання швидкості обертання вертикальмашини і, відповідно, раціональне навантаження ного приводного вала 10 з жорстко закріпленими приводу, що дозволяє підвищити надійність та на ньому циліндричними шестернями 11, 12 здійсдовговічність його роботи. нюється шляхом переміщення конічних дисків 2, 3 На кресленні представлена кінематична схема і 4, 5 вздовж осі відповідно вала електродвигуна і привода круглов'язальної машини. проміжного вала 6 [переміщення конічних дисків Привід круглов'язальної машини містить елекможе здійснюватися за допомогою відомих те хнічтродвигун 1, клинопасову передачу, що містить них засобів - Пронин Б.А., Ревков Г.А. Бесступенведучий шків, виконаний у вигляді двох конічних чатые клиноременные и фрикционные передачи дисків 2 і 3, встановлених на валу електродвигуна (вариаторы). - М.: Машиностроение, 1967. - 404с]. 1 з можливістю їх осьового переміщення, клиновий Можливість регулювання швидкості обертання пас 4 та ведений шків, виконаний у вигляді двох вертикального приводного вала дозволяє здійсниконічних дисків 5 і 6, встановлених на проміжному ти вибір раціональної швидкості в'язання кругловалу 7 з можливістю їх осьового переміщення, в'язальної машини і, відповідно, вибір раціональзубчасту передачу, шестерня 8 якої жорстко встаного навантаження приводу, що призводить до новлена на проміжному валу 7 співвісно з веденим підвищення надійності та довговічності його робошківом клинопасової передачі, а зубчасте колесо 9 ти. встановлено на вертикальному приводному валу Використання запропонованої конструкції при10. На кінцях вертикального приводного вала 10 вода в складі круглов'язальної машини дозволяє: жорстко закріплені циліндричні шестерні 11 і 12 - розширити асортимент приводів круглов'язадля кінематичного зв'язку з механізмами відповідльних машин; но в'язання та товароприйому (на кресленні не - підвищити довговічність роботи привода і показані). круглов'язальної машини в цілому за рахунок виПринцип роботи привода такий. При вмиканні бору раціональних навантажень, що виникають під електродвигуна 1 конічні диски 2 і 3, що утворюють час роботи круглов'язальної машини; ведучий шків, встановлені на валу електродвигуна - підвищити продуктивність круглов'язальної 1 з можливістю їх осьового переміщення, починамашини за рахунок підвищення довговічності роють обертатися. Обертальний рух конічних дисків боти привода. Комп’ютерна в ерстка В. Мацело Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
