Агрегат для прання

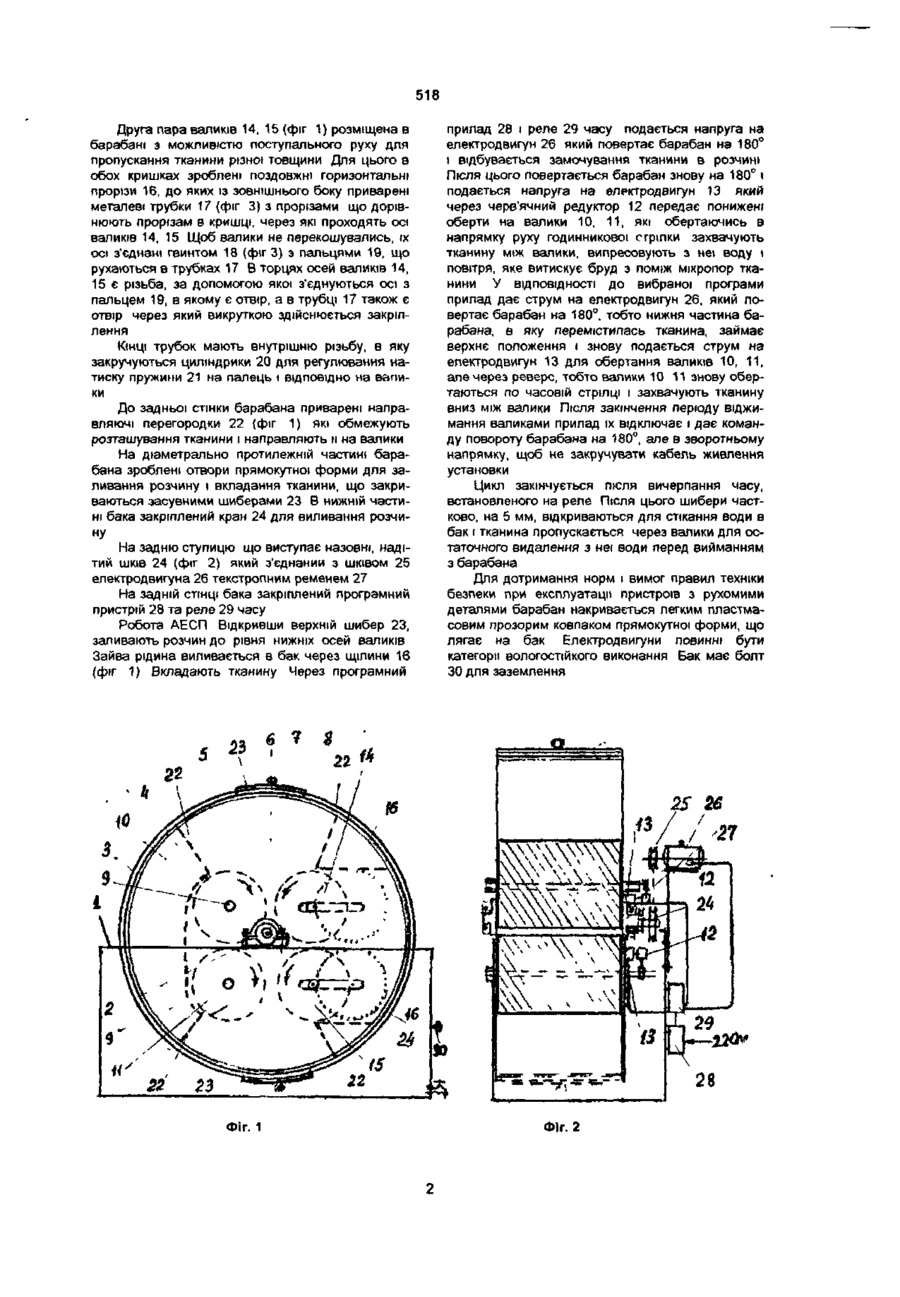

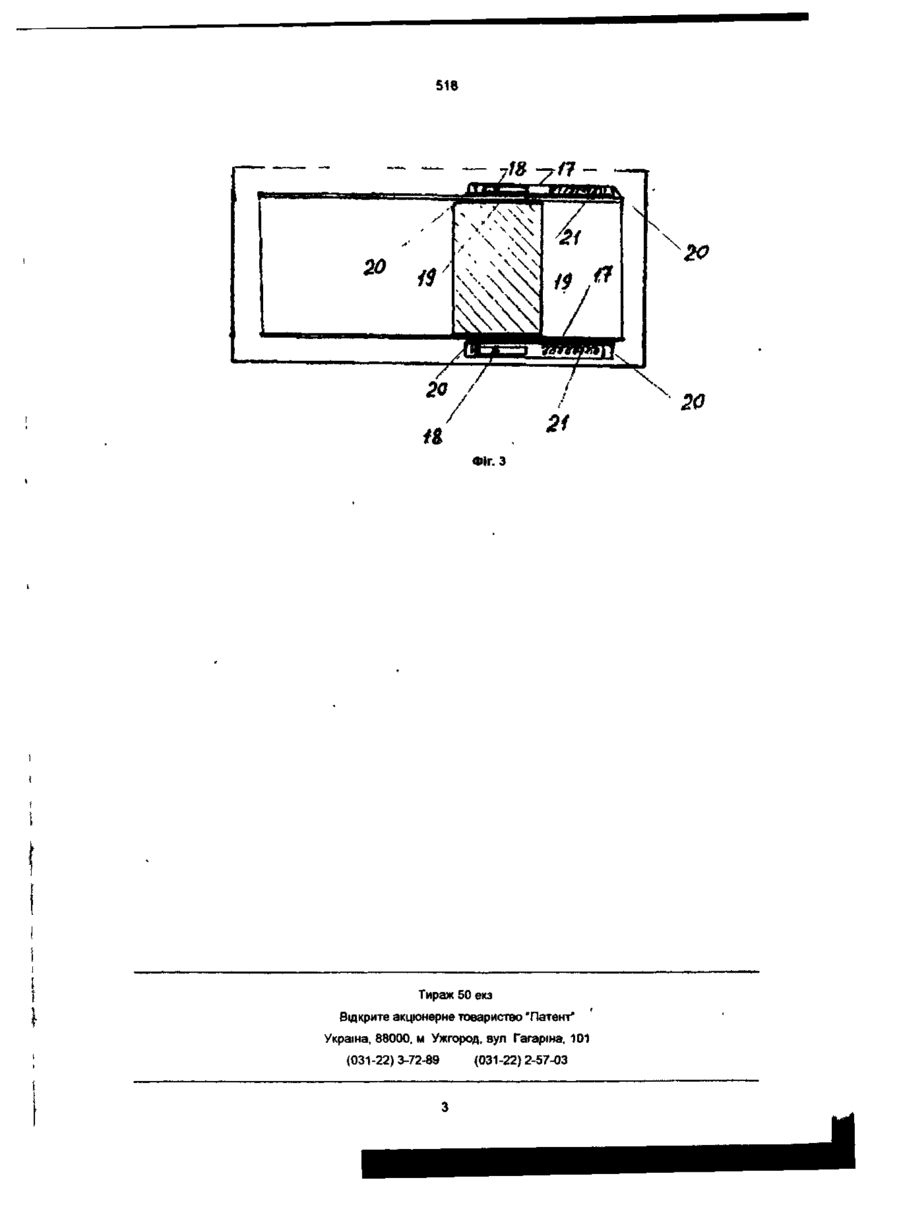

Агрегат для прання, що містить бак, в якому встановлений робочий орган прання, який відрізняється тим, що в нерухомий бак встановлений і закріплений на його верхніх стінках роз'єм ний барабан за допомогою ПІДШИПНИКІВ І маточин що приварені в центрі круглої площини барабана, з можливістю його повороту, який в середині розділений перегородками на сектори, між якими розташовані і закріплені на стінках барабана валики з можливістю регулювання відстані між ними та можливістю задания напрямку обертів і реверсування програмним пристроєм через електроприводи валиків і барабана Корисна модель відноситься до галузі побутової техніки, зокрема до пристроїв для прання тканини В основу корисної моделі поставлено задачу вдосконалення прання тканини шляхом заміни робочого органу - активатора в пральній машині "Чайка", або заміни робочого органу в пристрої у винаході № 1649002 А1 "Привід зворотньо-поступального переміщення" на валико-барабанний пристрій, що забезпечує проходження прального розчину через мікропори тканини внаслідок її стиснення блоком валиків та обертання барабана, в якому знаходиться тканина, в результаті чого досягається ефективність прання Недоліком робочого органу в пральній машині "Чайка" є використання активатора, який створює вируючий стан розчину, який ковзає по поверхні тканини і ніщо не примушує його проникати через мікропори тканини Привід зворотньо-поступального переміщення, що розміщений в баці, виконаний у виді зігнуто) пластини, яка при нагріванні електрострумом змінює своє розташування - вигинається в протилежний бік і, будучи кінематично з'єднаною зі штоком, діє на диск, який, в свою чергу, стискує тканину Після вимикання струму пластина охолоджується і нагинається в попереднє розташування, одночасно повертаючи шток в початкове становище Привід має суттєвий недолік тканина під дією диска притискується до дна бака, зпресовується, що утруднює проникнення розчину через неї Крім того, привід не є надійним, бо пластина, що протягом тривалого часу згинається і вигинається приречена на поломку з якого б вона не була металу чи сплаву В корисній моделі для досягнення технічного результату - ефективності прання тканани - застосований блок валиків через які проходить тканина зверху вниз, але одноразового проходження недостатньо, потрібний повторний цикл Для повторення циклу необхідно перемістити тканину знизу вверх, що неможливо здійсними навіть при ЗМІНІ напрямку обертів валиків ЦЙ основна задача здійснена внаслідок встановлення блока валиків в середині барабана, який при повороті на 180° переміщує тканину, що знаходилась в нижньому секторі, на верхнє розташування, що зумовлює повторення циклу при реверсуванні напрямку обертів валиків На металевий бак 1 (фіг 1), в верхній середній частині якого закріплені роз'ємні корпуси ПІДШИПНИКІВ 2, поставлений барабан 3, який для можливості виконання монтажу в його середині має одну передню роз'ємну кришку 4 і кріпиться до барабана пружинним кільцем 5 біля обода, що має утворюючий буртик В центрі передньої і задньої кришок приварений фланець із ступицею 6, на яку надітий підшипник 7, який поставлений на нижню частину корпуса підшипника 2 і закритий верхньою частиною за допомогою гвинтів 8 В передній і задній кришках є по два відводи, до яких із зовнішнього боку приварені металеві трубки 9, в як» запресовані латунні втулки, в які встановлюються ос» резинових валиків 10, 11, які мають подовжену вісь, що проходить через задню кришку і з'єднані з черв'ячним редуктором 1? (фіг 2) і електродвигуном 13 00 5 О) 518 Друга пара валиків 14, 15 (фіг 1) розміщена в барабані з можливістю поступального руху для пропускання тканини різної товщини Для цього в обох кришках зроблені поздовжні горизонтальні прорізи 16, до яких із зовнішнього боку приварені металеві трубки 17 (фіг 3) з прорізами що дорівнюють прорізам в кришці, через які проходять осі валиків 14, 15 Щоб валики не перекошувались, їх осі з'єднані гвинтом 18 (фіг 3) з пальцями 19, що рухаються в трубках 17 В торцях осей валиків 14, 15 € різьба, за допомогою якої з'єднуються осі з пальцем 19, в якому є отвір, а в трубці 17 також є отвір через який викруткою здійснюється закріплення КІНЦІ трубок мають внутрішню різьбу, в яку закручуються циліндрики 20 для регулювання натиску пружини 21 на палець і відповідно на валики До задньої стінки барабана приварені направляючі перегородки 22 (фіг 1) які обмежують розташування тканини і направляють п на валики На діаметрально протилежній частині барабана зроблені отвори прямокутної форми для заливання розчину і вкладання тканини, що закриваються засувними шиберами 23 В нижній частині бака закріплений кран 24 для виливання розчину На задню ступицю що виступає назовні, надітий шків 24 (фіг 2) який з'єднаний з шківом 25 електродвигуна 26 текстропним ременем 27 На задній СТІНЦІ бака закріплений програмний пристрій 28 та реле 29 часу Робота АЕСП Відкривши верхній шибер 23, запивають розчин до рівня нижніх осей валиків Зайва рідина виливається в бак через щілини 16 (фіг 1) Вкладають тканину Через програмний прилад 28 і реле 29 часу подається напруга на електродвигун 26 який повертає барабан на 180° і відбувається замочування тканини в розчині Після ЦЬОГО повертається барабан знову на 180° і подається напруга на електродвигун 13 який через черв'ячний редуктор 12 передає понижені оберти на валики 10, 11, які обертаючись в напрямку руху годинникової стрілки захвачують тканину між валики, випресовують з не» воду » повітря, яке витискує бруд з поміж мікропор тканини У ВІДПОВІДНОСТІ до вибраної програми прилад дає струм на електродвигун 26, який повертає барабан на 180°, тобто нижня частина барабана, в яку перемістилась тканина, займає верхнє положення і знову подається струм на електродвигун 13 для обертання валиків 10, 11, але через реверс, тобто валики 10 11 знову обертаються по часовій стрілці і захвачують тканину вниз між валики Після закінчення періоду віджимання валиками прилад їх відключає і дає команду повороту барабана на 180°, але в зворотньому напрямку, щоб не закручувати кабель живлення установки Цикл закінчується пгсля вичерпання часу, встановленого на реле Після цього шибери частково, на 5 мм, відкриваються для стікання води в бак і тканина пропускається через валики для остаточного видалення з неї води перед вийманням з барабана Для дотримання норм і вимог правил техніки безпеки при експлуатації пристроїв з рухомими деталями барабан накривається легким пластмасовим прозорим ковпаком прямокутної форми, що лягає на бак Електродвигуни повинні бути категорії вологостійкого виконання Бак має болт ЗО для заземлення 28 Фіг. 1 Фіг. 2 518 Фіг. З Тираж 50 екз Відкрите акціонерне товариство "Патент" Україна, 88000, м Ужгород, вул Гагаріна, 101 (031-22) 3-72-89 (031-22) 2-57-03
