Пристрій для пилоподавлення
Номер патенту: 52033
Опубліковано: 16.12.2002
Автори: Лапшин Олександр Олександрович, Деньгуб Тимур Віталійович, Шаповалов Віктор Анатолійович
Формула / Реферат

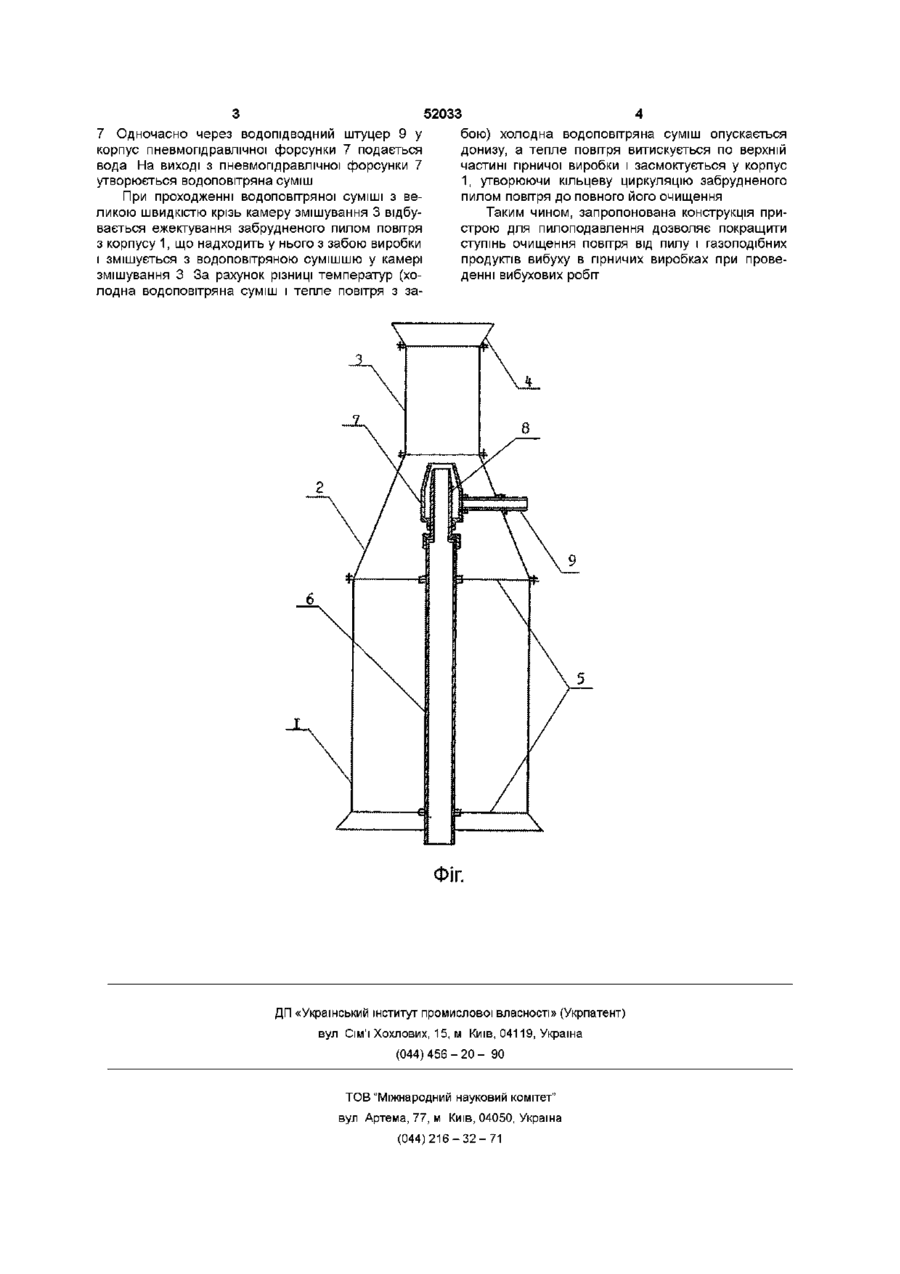

Пристрій для пилоподавлення, що містить корпус з конфузором, дифузором і камерою змішування, водопідводний штуцер і повітропідводний штуцер, який відрізняється тим, що додатково введено пневмогідравлічну форсунку, яка виконана у вигляді коаксіально розташованих циліндрів, обладнаних конічними насадками, при цьому зовнішній циліндр, обладнаний водопідводним штуцером.
Текст
Пристрій для пилоподавлення, який містить корпус з конфузором і дифузором, камерою змішування, водопідводний штуцер і повітропідводний штуцер, який відрізняється тим, що він містить пневмопдравлічну форсунку, яка виконана у вигляді коаксіальне розташованих циліндрів, обладнаних конічними насадками, при цьому ЗОВНІШНІЙ циліндр, обладнаний водопідводним штуцером Винахід відноситься до пристроїв очищення повітря від газів і пилу при проведенні вибухових робіт в гірничих виробках і може бути використаний в гірничій промисловості Відомий пристрій для провітрювання гірничих виробок при проведенні вибухових робіт, який працює на використанні водоповітряної суміші і являє собою циліндричний корпус, що складається з двох співосно розташованих ежекторів, які мають всмоктувальні і нагнітальні сопла, генератор вихрових кілець, виконаний у вигляді циліндричного корпусу з кришкою і кільцевою мембраною (А С СРСР№1113564А) Недоліком даного пристрою є те, що безперервно витікаючий струмінь повітря на порівняно великій відстані не розмивається і ЗОВНІШНІМ ПОТОКОМ всмоктує в струмінь оточуюче забруднене повітря і подає його в забій виробки, що провітрюється, тим самим збільшуючи час провітрювання Найбільш близьким за конструкцією є пристрій для пилоподавлення, який складається з корпусу, який містить конфузор, дифузор, камеру змішування, повітропідводний і водопідводний штуцери (АС СРСР№ 775341) Недоліком даного пристрою для пилоподавлення є те, що кільцева камера, яка має продувний отвір, обладнана ніпелем, який у процесі тривалої експлуатації запресовується часточками сторонніх сумішей та іржею, що призводить до виходу ежектора з ладу Задачею винаходу є удосконалення конструкції пристрою для пилоподавлення за рахунок утворення водоповітряної суміші безпосередньо пневмопдравлічною форсункою, що дозволить підвищити ступінь очищення повітря від пилу і продуктів вибухів при проведенні робіт у гірничих виробках Поставлена задача досягається за рахунок того, що пристрій для пилоподавлення містить корпус з конфузором і дифузором, камерою змішування, водопідводний штуцер і повітропідводний штуцер Згідно винаходу пристрій для пилоподавлення містить пневмопдравлічну форсунку, яка виконана у вигляді коаксіально розташованих циліндрів, обладнаних конічними насадками, при цьому ЗОВНІШНІЙ циліндр, обладнаний водопідводним штуцером Зображення ілюструється кресленням (фіг), на якому показаний пристрій для пилоподавлення Пристрій для пилоподавлення складається з корпусу 1, конфузора 2, камери змішування 3, дифузора 4, з'єднаних між собою за допомогою болтових з'єднань Співосно корпусу 1 на розтяжках 5 розташований повітропідводний штуцер 6, на КІНЦІ якого за допомогою різьбового з'єднання закріплена пневмопдравлічна форсунка 7, виконана у вигляді циліндра з конічною насадкою, всередині пневмопдравлічної форсунки 7, коаксіально розташовано повітроподавальне сопло 8, виконане у вигляді циліндра з конічною насадкою Перпендикулярно до циліндричної частини корпусу пневмопдравлічної форсунки 7 розташований водопідводний штуцер 9 Пристрій для пилоподавлення працює таким чином Перед здійсненням вибуху повітря подається через повітропідводний штуцер 6 у повітроподавальне сопло 8 пневмопдравлічної форсунки СО го о сч ю 52033 7 Одночасно через водопідводний штуцер 9 у корпус пневмопдравлічної форсунки 7 подається вода На виході з пневмопдравлічної форсунки 7 утворюється водоповітряна суміш При проходженні водоповітряної суміші з великою швидкістю крізь камеру змішування 3 відбувається ежектування забрудненого пилом повітря з корпусу 1, що надходить у нього з забою виробки і змішується з водоповітряною сумішшю у камері змішування 3 За рахунок різниці температур (холодна водоповітряна суміш і тепле повітря з за бою) холодна водоповітряна суміш опускається донизу, а тепле повітря витискується по верхній частині гірничої виробки і засмоктується у корпус 1, утворюючи кільцеву циркуляцію забрудненого пилом повітря до повного його очищення Таким чином, запропонована конструкція пристрою для пилоподавлення дозволяє покращити ступінь очищення повітря від пилу і газоподібних продуктів вибуху в гірничих виробках при проведенні вибухових робіт Фіг. ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Назва патенту англійськоюUnit for dust suppression
Автори англійськоюLapshyn Oleksandr Oleksandrovych, Shapovalov Viktor Anatoliovych, Denhub Tymur Vitaliiovych
Назва патенту російськоюУстройство для пылеподавления
Автори російськоюЛапшин Александр Александрович, Шаповалов Виктор Анатольевич, Деньгуб Тимур Витальевич
МПК / Мітки
МПК: E21F 5/20
Мітки: пристрій, пилоподавлення
