Пристрій для зрівноваження кривошипно-шатунного механізму з великим дезаксіалом
Номер патенту: 27528
Опубліковано: 12.11.2007
Автори: Горожанкін Сергій Андрійович, Мартинюк Андрій Вікторович
Формула / Реферат
Пристрій для зрівноваження кривошипно-шатунного механізму з великим дезаксіалом, що містить корпус, чотири зубчаті колеса, два з яких призначені для установки на колінчастих валах кривошипно-шатунного механізму, який необхідно зрівноважити, два інших - відомих зубчатих колеса пристрою, і противаги, який відрізняється тим, що на противагах виконані зубчаті сектори і з'єднані між собою планкою.
Текст

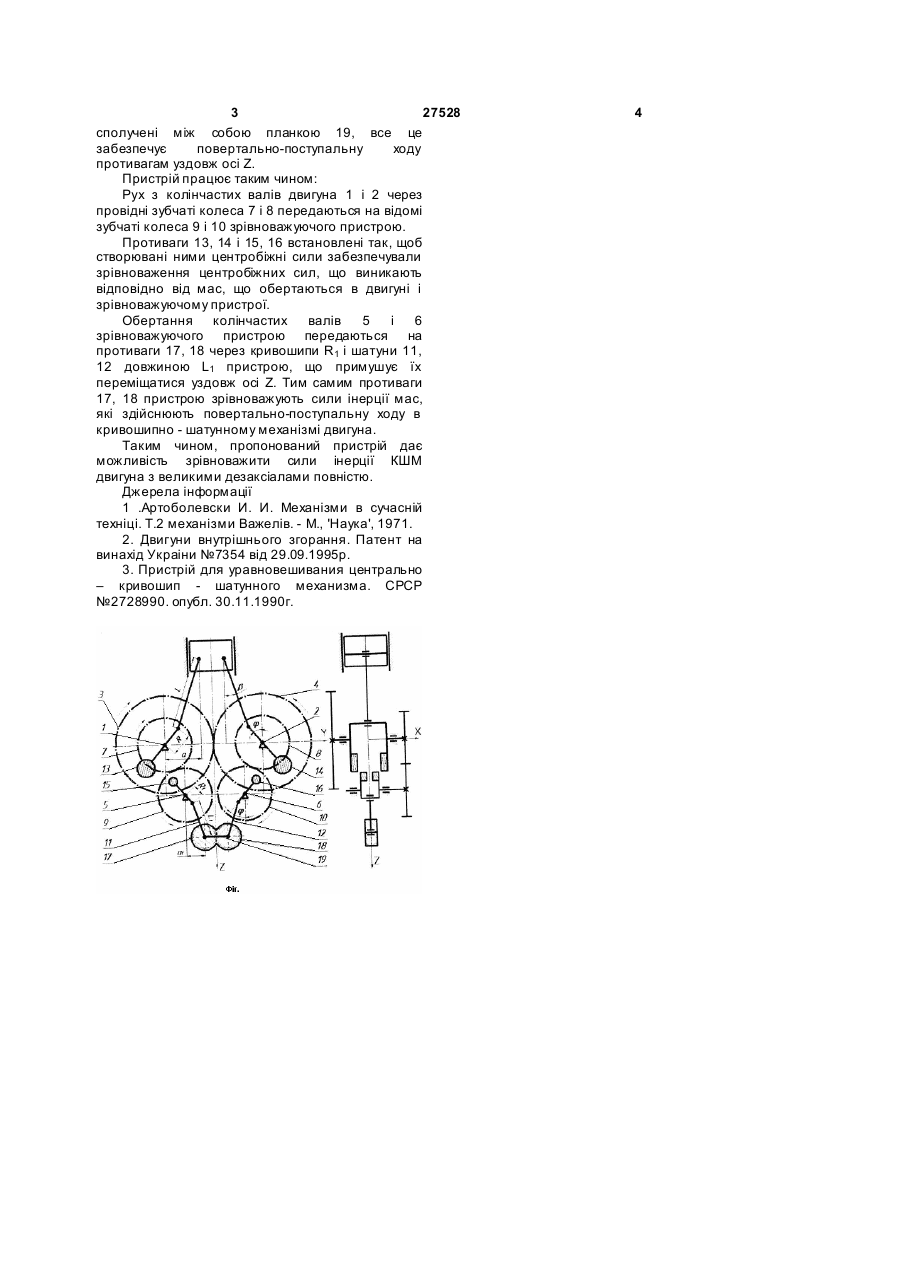

Пристрій для зрівноваження кривошипношатунного механізму з великим дезаксіалом, що містить корпус, чотири зубчаті колеса, два з яких призначені для установки на колінчастих валах кривошипно-шатунного механізму, який необхідно зрівноважити, два інших - відомих зубчатих колеса пристрою, і противаги, який відрізняється тим, що на противагах виконані зубчаті сектори і з'єднані між собою планкою. (19) (21) u200704891 (22) 03.05.2007 (24) 12.11.2007 (72) ГОРОЖАНКІН СЕРГІЙ АНДРІЙОВИЧ, U A, МАРТИНЮК АНДРІЙ ВІКТОРОВИЧ, U A (73) ГОРОЖАНКІН СЕРГІЙ АНДРІЙОВИЧ, U A, МАРТИНЮК АНДРІЙ ВІКТОРОВИЧ, U A (56) 3 27528 сполучені між собою планкою 19, все це забезпечує повертально-поступальну ходу противагам уздовж осі Z. Пристрій працює таким чином: Рух з колінчастих валів двигуна 1 і 2 через провідні зубчаті колеса 7 і 8 передаються на відомі зубчаті колеса 9 і 10 зрівноважуючого пристрою. Противаги 13, 14 і 15, 16 встановлені так, щоб створювані ними центробіжні сили забезпечували зрівноваження центробіжних сил, що виникають відповідно від мас, що обертаються в двигуні і зрівноважуючому пристрої. Обертання колінчастих валів 5 і 6 зрівноважуючого пристрою передаються на противаги 17, 18 через кривошипи R1 і шатуни 11, 12 довжиною L1 пристрою, що примушує їх переміщатися уздовж осі Z. Тим самим противаги 17, 18 пристрою зрівноважують сили інерції мас, які здійснюють повертально-поступальну ходу в кривошипно - шатунному механізмі двигуна. Таким чином, пропонований пристрій дає можливість зрівноважити сили інерції КШМ двигуна з великими дезаксіалами повністю. Джерела інформації 1 .Артоболевски И. И. Механізми в сучасній техніці. Т.2 механізми Важелів. - М., 'Наука', 1971. 2. Двигуни внутрішнього згорання. Патент на винахід Украіни №7354 від 29.09.1995р. 3. Пристрій для уравновешивания центрально – кривошип - шатунного механизма. СРСР №2728990. опубл. 30.11.1990г. 4
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for balancing of crank mechanism with large desaxe
Автори англійськоюHorozhankin Serhii Andriiovych, Martyniuk Andrii Viktorovych
Назва патенту російськоюУстройство для уравновешивания кривошипно-шатунного механизма с большим дезаксиалом
Автори російськоюГорожанкин Сергей Андреевич, Мартынюк Андрей Викторович
МПК / Мітки
МПК: F02B 75/32
Мітки: кривошипно-шатунного, пристрій, механізму, дезаксіалом, зрівноваження, великим
