Пристрій для виготовлення теплоізоляційних волокнистих виробів
Номер патенту: 5213
Опубліковано: 15.02.2005
Автори: Лемешко Валерій Лаврентійович, Сергєєв Володимир Петрович, Рибалка Євген Олексійович, Ященко Ольга Михайлівна, Божко Василь Іванович, Кліпов Валерій Дмитрович, Бочарова Ірина Миколаївна
Формула / Реферат
Пристрій для виготовлення теплоізоляційних волокнистих виробів, що включає транспортер з сітчастою стрічкою, сітчасту матрицю, розташовану на сітчастій стрічці транспортера, засіб для формування волокнистих виробів з гідромаси у вигляді бездонного короба, установленого перпендикулярно поверхні сітчастої стрічки транспортера і оснащеного зверху витискувачем гідромаси з можливістю його зворотно-поступального руху, і сушильний агрегат, який відрізняється тим, що бездонний короб унизу оснащений засобом розподілу гідромаси, установленим нерухомо з однаковим зазором від протилежно розташованих бокових стінок короба і виконаним у вигляді клина у верхній його частині, загострений кінець якого повернутий назустріч витискувачу, а нижня випукла частина його відтворює профіль сітчастої матриці і виступає за нижній торець короба, при цьому засіб розподілу гідромаси оснащений перекриттям з отворами з можливістю його зворотно-поступального руху.
Текст

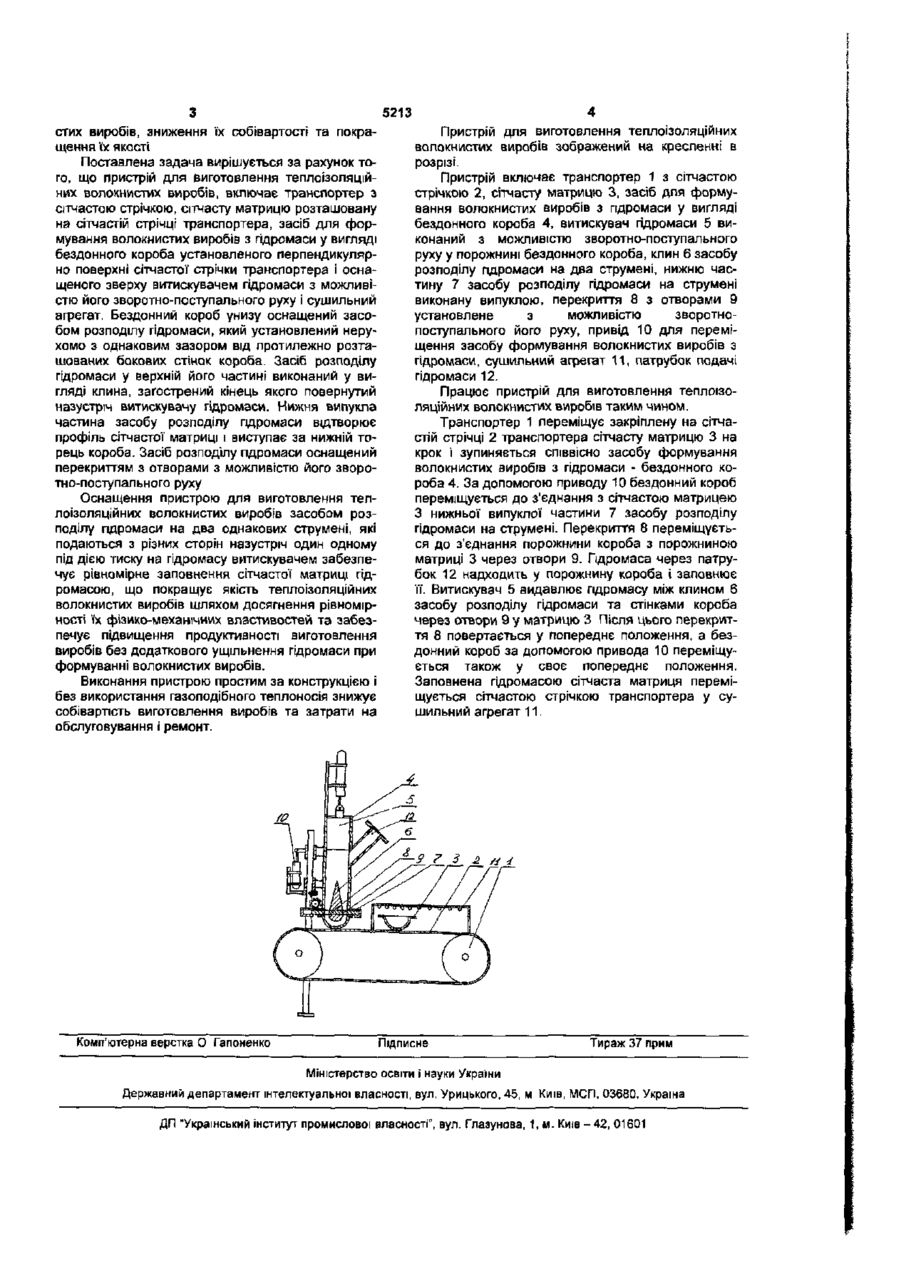

Пристрій для виготовлення теплоізоляційних волокнистих виробів, що включає транспортер з сітчастою стрічкою, сітчасту матрицю, розташовану на сітчастій стрічці транспортера, засіб для формування волокнистих виробів з гідромаси у ви гляді бездонного короба установленого перпендикулярно поверхні сітчастої стрічки транспортера і оснащеного зверху витискувачем гідромаси з можливістю його зворотно-поступного руху t сушильний агрегат, який відрізняється тим, що бездонний короб унизу оснащений засобом розподілу гідромаси установленим нерухомо з однаковим зазором від протилежно розташованих бокових стінок короба і виконаним у вигляді клина у верхній його частині, загострений кінець якого повернутий назустріч витискувачу, а нижня випукла частина його, відтворює профіль сітчастої матриці І виступає за нижній торець короба, при цьому засіб розподілу гідромаси оснащений перекриттям з отворами з можливістю його зворотнопоступного руху. Корисна модель стосується пристроїв для виготовлення теплоізоляційних волокнистих виробів і може бути використана у промисловості теплоізоляційних будівельних матеріалів та в інших галузях, які виробляють профільні волокнисті вироби з гідромаси. Відома установка для виготовлення волокнистих плит включає ємність для гідромаси з поворотним роздавальним лотком, прес-форму, пресувальний елемент, приймальний транспортер, сушильний агрегат, пересувний вібростіл, вузол вакуум-відсмоктування [А.с. СРСР №1470513, В28В1/52, 1989J. Установка дозволяє розширити асортимент виготовлюваних виробів та покращити їх якість. Проте така установка потребує застосування ручних операцій, тому ЇЇ продуктивність є низькою. Крім того, ця установка не може бути переоснащена в короткий термін для виготовлення різноманітних волокнистих виробів теплоізоляційного призначення, із-за необхідності її реконструкції. Найбільш близьким за технічною суттю та технічним результатом, якого можна досягти, є пристрій для виготовлення теплоізоляційних волокнистих виробів. Пристрій включає бездонний короб з розташованими в ньому сітчастою матрицею та сітчастим пуансоном, порожнини яких з'єднані з вакуум-насосом та джерелом подачі газоподібного теплоносія, при цьому сітчастий пуансон установлений на верхньому торцеві короба з можливістю повороту на 180° для подачі газоподібного теплоносія [А. с. СРСР №1294609, В28В 1/52, 1987]. Пристрій дозволяє виготовляти профільні волокнисті вироби у вигляді шкаралуп з рівномірними фізико-механічними властивостями. Недоліком цього пристрою є те, що для його роботи використовується газоподібний теплоносій, що призводить до збільшення собівартості виготовлених волокнистих виробів Крім того, пристрій є складним за конструкцією, що спричиняє його зупинку на ремонт та наладку, а обслуговування пристрою потребує збільшення кількості робочого персоналу для постійного нагляду за ним. Це призводить до зниження продуктивності виготовлення волокнистих виробів та збільшення їх собівартості. В основу корисної моделі поставлено задачу створення пристрою для виготовлення теплоізоляційних волокнистих виробів, у якому шляхом конструктивного виконання засобу для формування волокнистих виробів з гідромаси, досягається підвищення продуктивності виготовлення волокни CM ю 5213 стих виробів, зниження їх собівартості та покращення їх якості Поставлена задача вирішується за рахунок того, що пристрій для виготовлення теплоізоляційних волокнистих виробів, включає транспортер з сітчастою стрічкою, сітчасту матрицю розташовану на сітчастій стрічці транспортера, засіб для формування волокнистих виробів з гідромаси у вигляді бездонного короба установленого перпендикулярно поверхні сітчастої стрічки транспортера і оснащеного зверху витискувачем гідромаси з можливістю його зворотно-поступального руху і сушильний агрегат. Бездонний короб унизу оснащений засобом розподілу гідромаси, який установлений нерухомо з однаковим зазором від протилежно розташованих бокових стінок короба. Засіб розподілу гідромаси у верхній його частині виконаний у вигляді клина, загострений кінець якого повернутий назустріч витискувану гідромаси. Нижня випукла частина засобу розподілу гідромаси відтворює профіль сітчастої матриці і виступає за нижній торець короба. Засіб розподілу гідромаси оснащений перекриттям з отворами з можливістю його зворотно-поступального руху Оснащення пристрою для виготовлення теплоізоляційних волокнистих виробів засобом розподілу гідромаси на два однакових струмені, які подаються з різних сторін назустріч один одному під дією тиску на гідромасу витискувачем забезпечує рівномірне заповнення сітчастої матриці гідромасою, що покращує якість теплоізоляційних волокнистих виробів шляхом досягнення рівномірності їх фізико-механічних властивостей та забезпечує підвищення продуктивності виготовлення виробів без додаткового ущільнення гідромаси при формуванні волокнистих виробів. Виконання пристрою простим за конструкцією і без використання газоподібного теплоносія знижує собівартість виготовлення виробів та затрати на обслуговування і ремонт. Комп'ютерна верстка О Гапоненко Пристрій для виготовлення теплоізоляційних волокнистих виробів зображений на кресленні в розрізі. Пристрій включає транспортер 1 з сітчастою стрічкою 2, сітчасту матрицю 3, засіб для формування волокнистих виробів з гідромаси у вигляді бездонного короба 4, витискувач гідромаси 5 виконаний з можливістю зворотно-поступального руху у порожнині бездонного короба, клин 6 засобу розподілу гідромаси на два струмені, нижню частину 7 засобу розподілу гідромаси на струмені виконану випуклою, перекриття 8 з отворами 9 установлене з можливістю зворотнопоступального його руху, привід 10 для переміщення засобу формування волокнистих виробів з гідромаси, сушильний агрегат 11, патрубок подачі гідромаси 12. Працює пристрій для виготовлення теплоізоляційних волокнистих виробів таким чином. Транспортер 1 переміщує закріплену на сітчастій стрічці 2 транспортера сітчасту матрицю 3 на крок і зупиняється співвісно засобу формування волокнистих виробів з гідромаси - бездонного короба 4. За допомогою приводу 10 бездонний короб переміщується до з'єднання з сітчастою матрицею З нижньої випуклої частини 7 засобу розподілу гідромаси на струмені. Перекриття 8 переміщується до з'єднання порожнини короба з порожниною матриці 3 через отвори 9. Гідромаса через патрубок 12 надходить у порожнину короба і заповнює її. Витискувач 5 видавлює гідромасу між клином 6 засобу розподілу гідромаси та стінками короба через отвори 9 у матрицю 3 Після цього перекриття 8 повертається у попереднє положення, а бездонний короб за допомогою привода 10 переміщується також у своє попереднє положення. Заповнена гідромасою сітчаста матриця переміщується сітчастою стрічкою транспортера у сушильний агрегат 11. Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киш - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for manufacture of heat-insulated fibrous articles
Автори англійськоюSerheiev Volodymyr Petrovych, Bozhko Vasyl Ivanovych, Yaschenko Olha Mykhailivna, Bocharova Iryna Mykolaivna, Rybalka Yevhen Oleksiiovych, Klipov Valerii Dmytrovych, Lemeshko Valerii Lavrentiiovych
Назва патенту російськоюУстройство для изготовления теплоизоляционных волокнистых изделий
Автори російськоюСергеев Владимир Петрович, Божко Василий Иванович, Ященко Ольга Михайловна, Бочарова Ирина Николаевна, Рыбалка Евгений Алексеевич, Клипов Валерий Дмитриевич, Лемешко Валерий Лаврентьевич
МПК / Мітки
МПК: C03B 37/10, B28B 1/52
Мітки: теплоізоляційних, волокнистих, пристрій, виробів, виготовлення
