Гоніометр

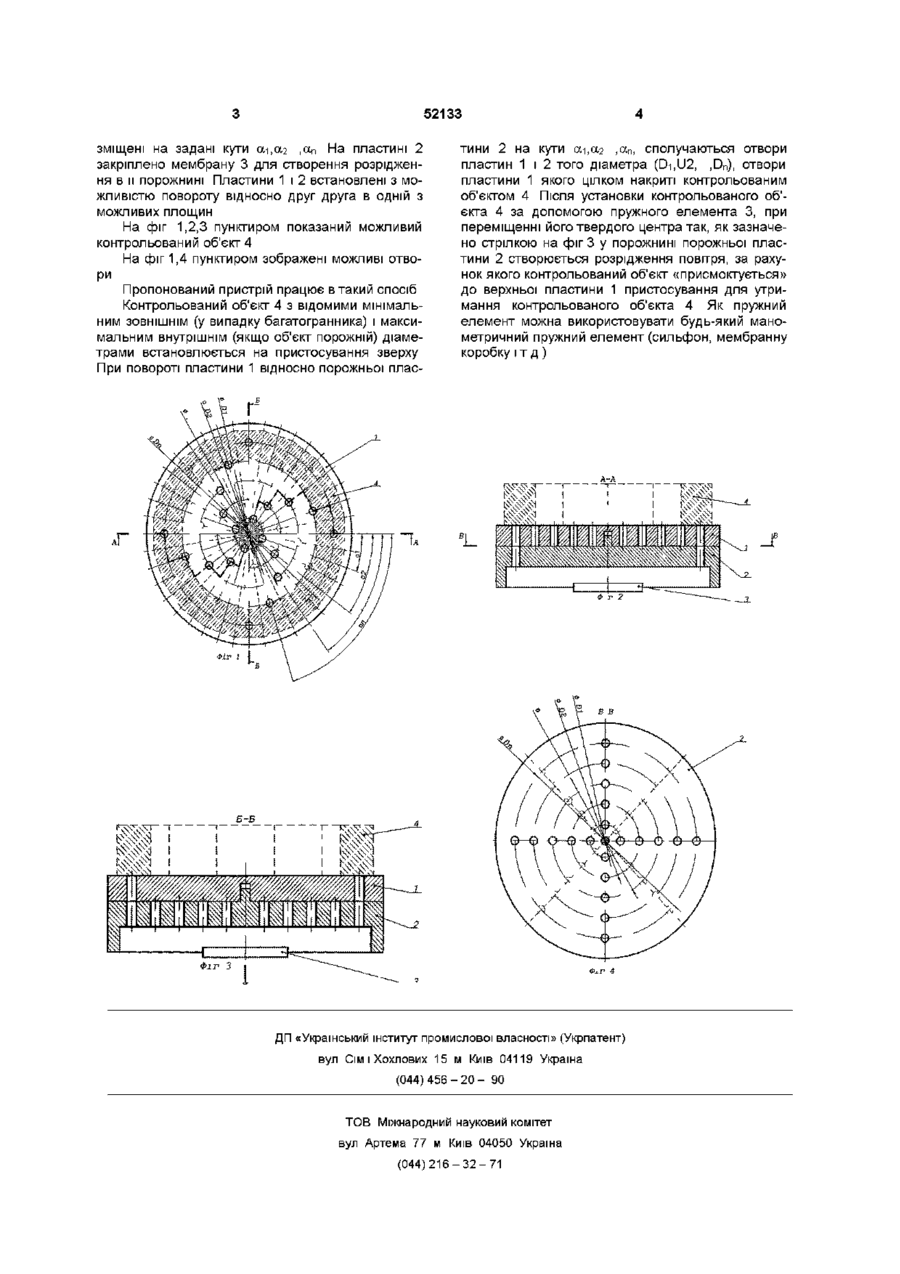

Гоніометр, що містить привід, блок обробки інформації, предметний стіл, встановлений на поворотному пристрої, на якому жорстко закріплено кільцевий лазер, який відрізняється тим, що він оснащений пристосуванням для утримання контрольованого об'єкта, закріпленого на поворотному пристрої, причому пристосування виконане з декількох пластин різної конфігурації з отворами на різних діаметрах, на одній з яких отвори зміщені на заданий кут, а пластини встановлені з можливістю повороту відносно один одного в одній з можливих площин, причому на одній із пластин закріплено елемент, що створює розрідження в її порожнині Винахід відноситься до області високоточного вимірювання кутів і може бути використаний в приладобудуванні Відомий гоніометр, що складається з предметного столу з лімбами й оптичним візиром, у якому встановлювання контрольованого об'єкта, і його утримання здійснюється за допомогою вантажу, що поміщається на контрольований об'єкт і при цьому збільшується сила сухого тертя між предметним столом і контрольованим об'єктом [Гоніометр Г5М Проспект ДП заводу "Арсенал"] Недоліком даного гоніометра є похибка, що виникає через те, що контрольований об'єкт незначно деформується під дією маси вантажу Найбільш близьким по технічній сутності є гоніометр, що містить привод, блок обробки інформації, предметний стіл, встановлений на поворотному пристрої, на якому жорстко закріплений кільцевий лазер, у якому установка контрольованого об'єкта провадиться безпосередньо на стіл [Гонюметр-спектрометр ГС1Л Технічний опис та інструкція по експлуатації ДП завод "Арсенал'] Недоліками даного гоніометра є великі витрати часу, необхідні для установки контрольованого об'єкту, недостатня сила сухого тертя для утримання невеликих контрольованих об'єктів чи об'єктів з маленькою масою В основу винаходу поставлено задачу удосконалити гоніометр шляхом уведення пристосування для утримання контрольованого об'єкта, що забезпечує необхідну силу сухого тертя між предметним столом і контрольованим об'єктом, забезпечує можливість установки контрольованих об'єктів різних розмірів і діаметрів, утому числі і порожніх усередині, скорочує час установки контрольованого об'єкта Поставлена задача досягається тим, що в гоніометрі який містить привод, блок обробки інформації, предметний стіл, встановлений на поворотному пристрої, на якому жорстко закріплений кільцевий лазер, новим є те, що він додатково споряджений пристосуванням для утримання контрольованого об'єкта, закріпленого на поворотному пристрої, при цьому пристосування виконане з декількох пластин різної конфігурації з отворами на різних діаметрах, на одній з яких отвори зміщені на заданий кут, а пластини встановлені з можливістю повороту відносно друг друга в одній з можливих площин, при цьому на одній із пластин закріплено елемент, що створює розрідження в її порожнині Сутність винаходу пояснюють креслення, де на фіг 1 представлений пристрій для утримання вид зверху, на фіг 2 - розріз А-А, на фіг 3 - розріз Б-Б на фіг 4 - розріз В-В Гоніометр містить привод, блок обробки інформації, предметний стіл, встановлений на поворотному пристрої, на якому жорстко закріплений кільцевий лазер, - на фігурах не показані Гоніометр додатково споряджений пристосуванням для утримання контрольованого об'єкта яке містить пластину 1 (фіг 1,2,3), порожню пластину 2 (фіг 2,3,4), манометричний пружний елемент - мембрану 3 з жорстким центром (фіг 2,3) Пластини мають різну конфігурацію з отворами на різних діаметрах Di,D2, ,Dn і на пластині 1 отвори C O го ю 52133 зміщені на задані кути ои.аг ,а п На пластині 2 закріплено мембрану 3 для створення розрідження в и порожнині Пластини 1 і 2 встановлені з можливістю повороту відносно друг друга в одній з можливих площин На фіг 1,2,3 пунктиром показаний можливий контрольований об'єкт 4 На фіг 1,4 пунктиром зображені можливі отвори Пропонований пристрій працює в такий спосіб Контрольований об'єкт 4 з відомими мінімальним ЗОВНІШНІМ (у випадку багатогранника) і максимальним внутрішнім (якщо об'єкт порожній) діаметрами встановлюється на пристосування зверху При повороті пластини 1 відносно порожньої плас тини 2 на кути аі,а,2 ,ап, сполучаються отвори пластин 1 і 2 того діаметра (Di,U2, ,Dn), отвори пластини 1 якого цілком накриті контрольованим об'єктом 4 Після установки контрольованого об'єкта 4 за допомогою пружного елемента 3, при переміщенні його твердого центра так, як зазначено стрілкою на фіг 3 у порожнині порожньої пластини 2 створюється розрідження повітря, за рахунок якого контрольований об'єкт «присмоктується» до верхньої пластини 1 пристосування для утримання контрольованого об'єкта 4 Як пружний елемент можна використовувати будь-який манометричний пружний елемент (сильфон, мембранну коробку і т д ) S L_ Е~Б ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
