Пристрій для пресування порошкових заготовок

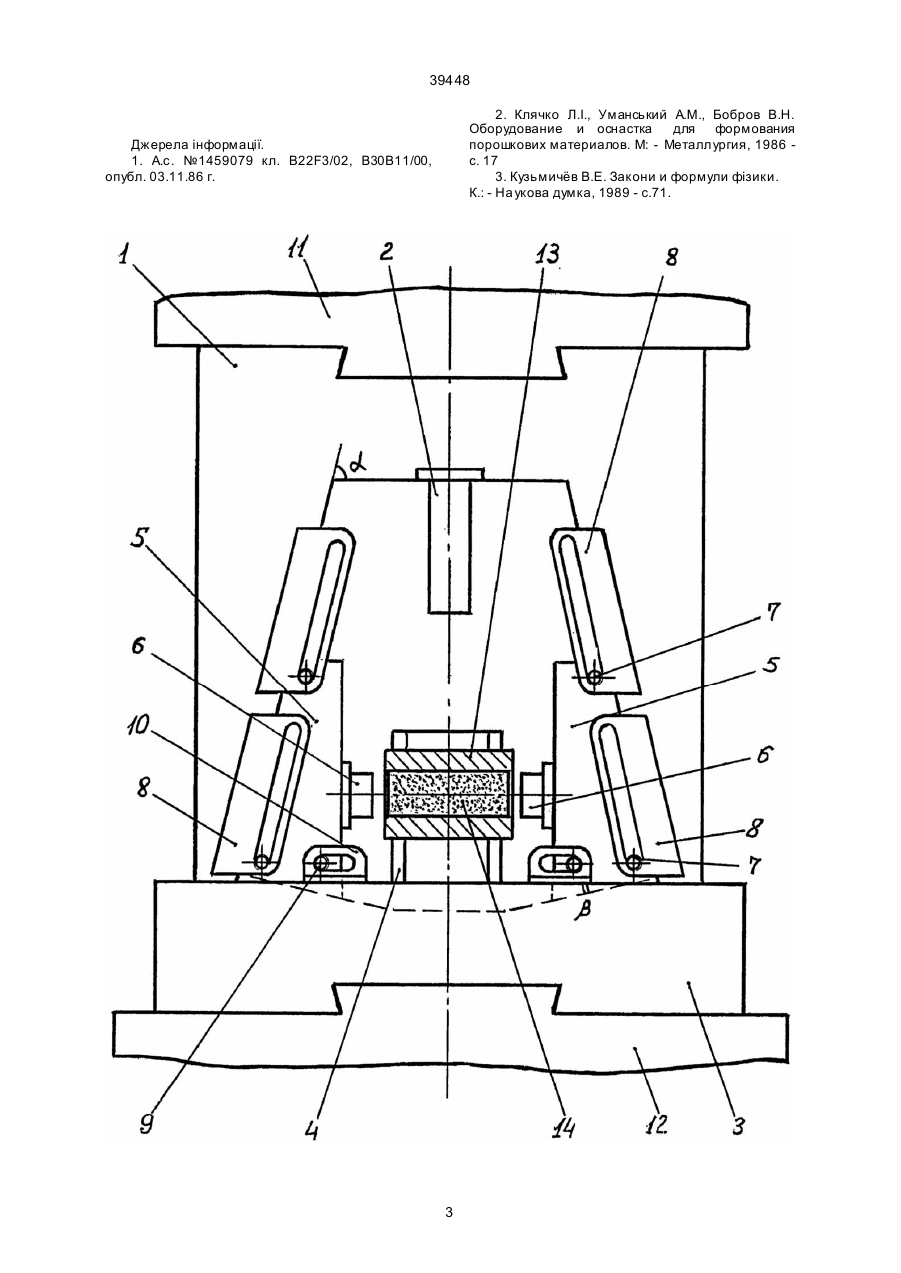

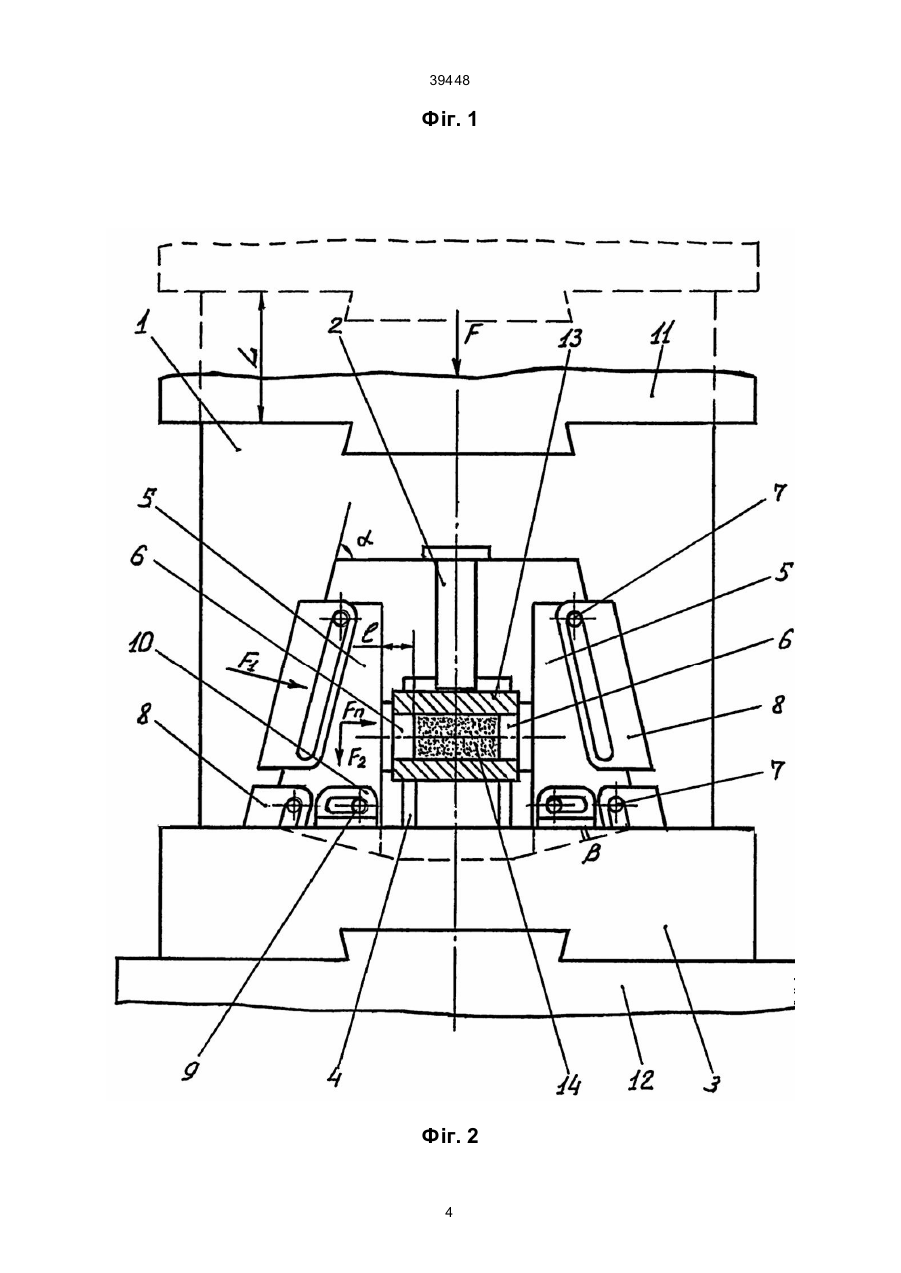

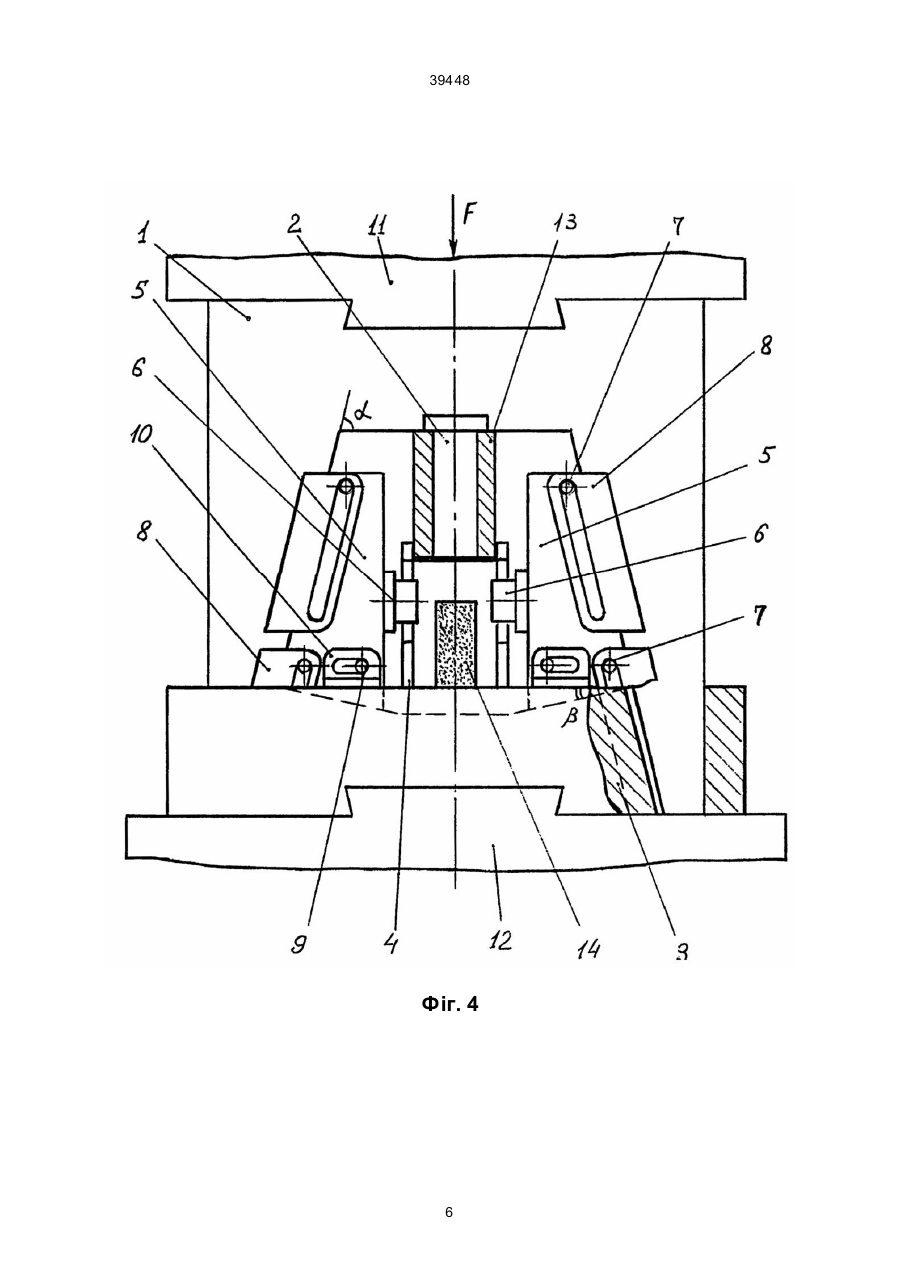

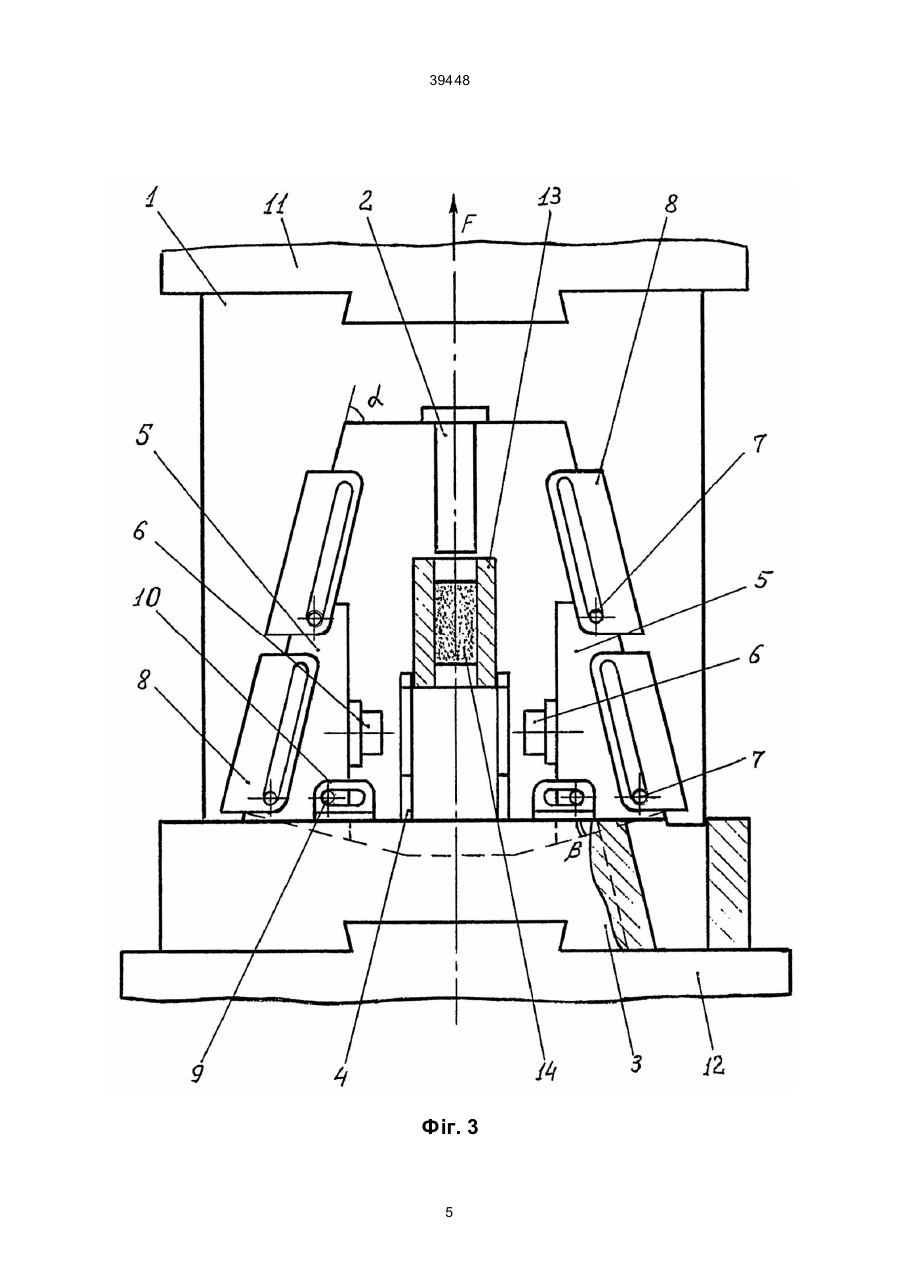

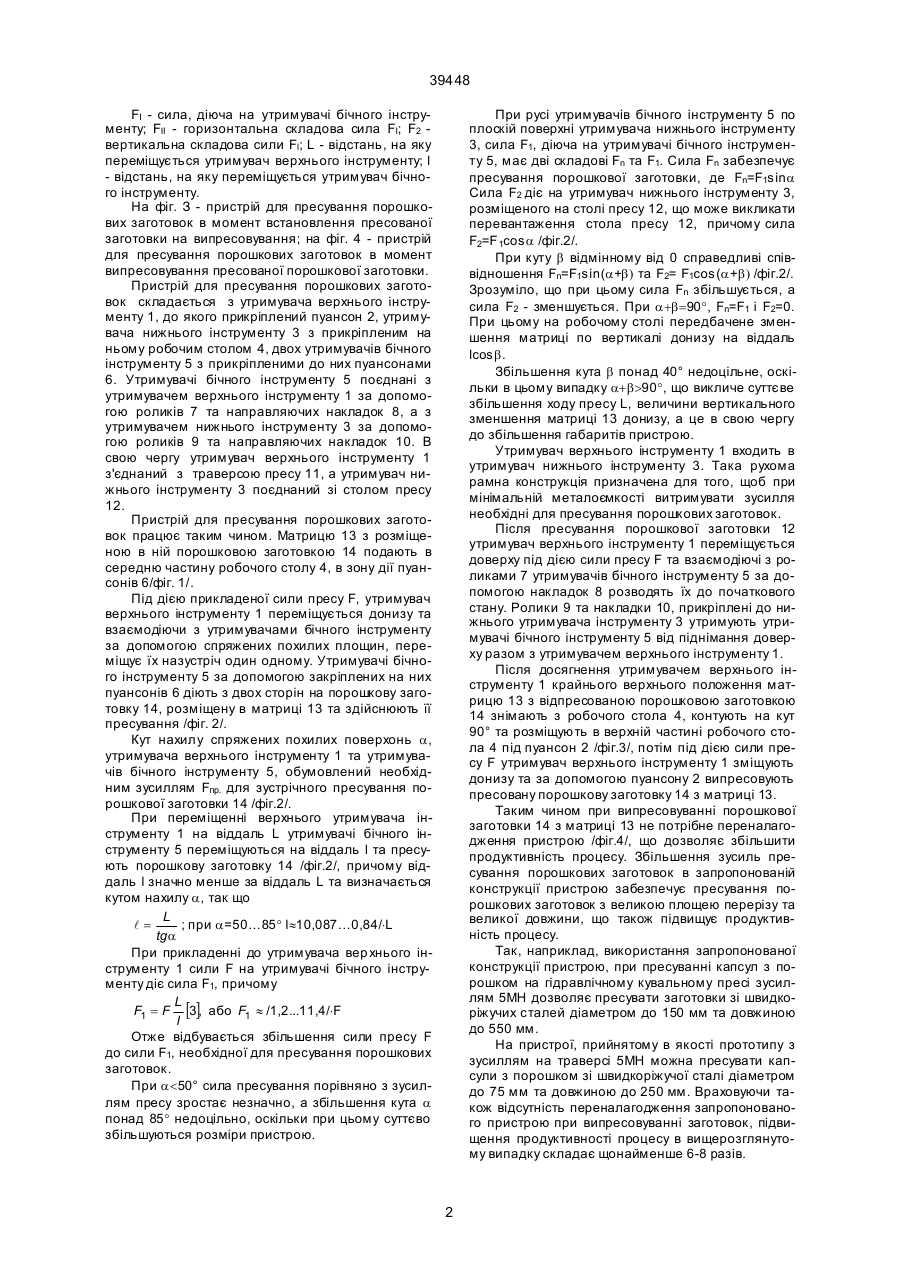

Пристрій для пресування порошкових заготовок, що складається з двох утримувачів, вер хнього та нижнього інструменту, кінематично поєднаних між собою, який відрізняється тим, що утримувачі верхнього та нижнього інструменту кінематично пов'язані між собою через утримувачі бічних ін 39448 FІ - сила, діюча на утримувачі бічного інструменту; FІІ - горизонтальна складова сила FІ; F2 вертикальна складова сили FІ; L - відстань, на яку переміщується утримувач верхнього інструменту; l - відстань, на яку переміщується утримувач бічного інструменту. На фіг. З - пристрій для пресування порошкових заготовок в момент встановлення пресованої заготовки на випресовування; на фіг. 4 - пристрій для пресування порошкових заготовок в момент випресовування пресованої порошкової заготовки. Пристрій для пресування порошкових заготовок складається з утримувача верхнього інструменту 1, до якого прикріплений пуансон 2, утримувача нижнього інструменту 3 з прикріпленим на ньому робочим столом 4, двох утримувачів бічного інструменту 5 з прикріпленими до них пуансонами 6. Утримувачі бічного інструменту 5 поєднані з утримувачем верхнього інструменту 1 за допомогою роликів 7 та направляючих накладок 8, а з утримувачем нижнього інструменту 3 за допомогою роликів 9 та направляючих накладок 10. В свою чергу утримувач верхнього інструменту 1 з'єднаний з траверсою пресу 11, а утримувач нижнього інструменту 3 поєднаний зі столом пресу 12. Пристрій для пресування порошкових заготовок працює таким чином. Матрицю 13 з розміщеною в ній порошковою заготовкою 14 подають в середню частину робочого столу 4, в зону дії пуансонів 6/фіг. 1/. Під дією прикладеної сили пресу F, утримувач верхнього інструменту 1 переміщується донизу та взаємодіючи з утримувачами бічного інструменту за допомогою спряжених похилих площин, переміщує їх назустріч один одному. Утримувачі бічного інструменту 5 за допомогою закріплених на них пуансонів 6 діють з двох сторін на порошкову заготовку 14, розміщену в матриці 13 та здійснюють її пресування /фіг. 2/. Кут нахилу спряжених похилих поверхонь a, утримувача верхнього інструменту 1 та утримувачів бічного інструменту 5, обумовлений необхідним зусиллям Fпр. для зустрічного пресування порошкової заготовки 14 /фіг.2/. При переміщенні верхнього утримувача інструменту 1 на віддаль L утримувачі бічного інструменту 5 переміщуються на віддаль l та пресують порошкову заготовку 14 /фіг.2/, причому віддаль l значно менше за віддаль L та визначається кутом нахилу a, так що L l= ; при a=50…85° l»10,087…0,84/×L tga При прикладенні до утримувача вер хнього інструменту 1 сили F на утримувачі бічного інструменту діє сила F1, причому L F1 = F [3], або F1 » /1,2...11,4/×F l Отже відбувається збільшення сили пресу F до сили F1, необхідної для пресування порошкових заготовок. При a90°, що викличе суттєве збільшення ходу пресу L, величини вертикального зменшення матриці 13 донизу, а це в свою чергу до збільшення габаритів пристрою. Утримувач верхнього інструменту 1 входить в утримувач нижнього інструменту 3. Така рухома рамна конструкція призначена для того, щоб при мінімальній металоємкості витримувати зусилля необхідні для пресування порошкових заготовок. Після пресування порошкової заготовки 12 утримувач верхнього інструменту 1 переміщується доверху під дією сили пресу F та взаємодіючі з роликами 7 утримувачів бічного інструменту 5 за допомогою накладок 8 розводять їх до початкового стану. Ролики 9 та накладки 10, прикріплені до нижнього утримувача інструменту 3 утримують утримувачі бічного інструменту 5 від піднімання доверху разом з утримувачем верхнього інструменту 1. Після досягнення утримувачем верхнього інструменту 1 крайнього верхнього положення матрицю 13 з відпресованою порошковою заготовкою 14 знімають з робочого стола 4, контують на кут 90° та розміщують в верхній частині робочого стола 4 під пуансон 2 /фіг.3/, потім під дією сили пресу F утримувач верхнього інструменту 1 зміщують донизу та за допомогою пуансону 2 випресовують пресовану порошкову заготовку 14 з матриці 13. Таким чином при випресовуванні порошкової заготовки 14 з матриці 13 не потрібне переналагодження пристрою /фіг.4/, що дозволяє збільшити продуктивність процесу. Збільшення зусиль пресування порошкових заготовок в запропонованій конструкції пристрою забезпечує пресування порошкових заготовок з великою площею перерізу та великої довжини, що також підвищує продуктивність процесу. Так, наприклад, використання запропонованої конструкції пристрою, при пресуванні капсул з порошком на гідравлічному кувальному пресі зусиллям 5МН дозволяє пресувати заготовки зі швидкоріжучих сталей діаметром до 150 мм та довжиною до 550 мм. На пристрої, прийнятому в якості прототипу з зусиллям на траверсі 5МН можна пресувати капсули з порошком зі швидкоріжучої сталі діаметром до 75 мм та довжиною до 250 мм. Враховуючи також відсутність переналагодження запропонованого пристрою при випресовуванні заготовок, підвищення продуктивності процесу в вищерозглянутому випадку складає щонайменше 6-8 разів. 2 39448 2. Клячко Л.І., Уманський А.М., Бобров В.Н. Оборудование и оснастка для формования порошкових материалов. М: - Металлургия, 1986 с. 17 3. Кузьмичёв В.Е. Закони и формули фізики. К.: - На укова думка, 1989 - с.71. Джерела інформації. 1. A.с. №1459079 кл. B22F3/02, В30В11/00, опубл. 03.11.86 г. 3 39448 Фіг. 1 Фіг. 2 4 39448 Фіг. 3 5 39448 Фіг. 4 6 39448 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 7 39448 ___________________________________________________________ 8
