Гайковерт

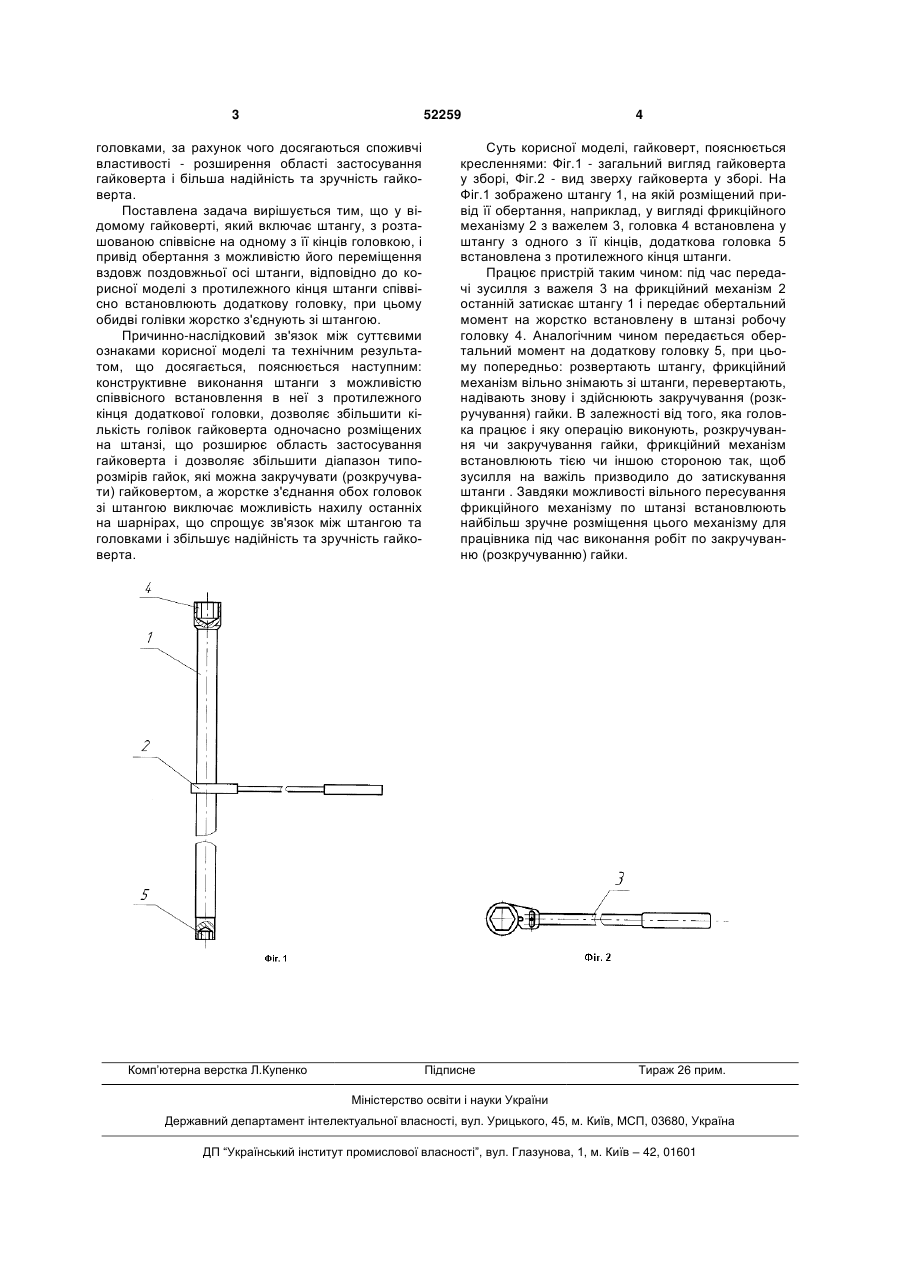

Гайковерт, що включає штангу, з розташованою співвісно на одному з її кінців головкою, і привід обертання з можливістю його переміщення вздовж поздовжньої осі штанги, який відрізняється тим, що з протилежного кінця штанги співвісно встановлено додаткову головку, при цьому обидві головки жорстко з'єднані зі штангою. (19) (21) u200913952 (22) 30.12.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ШАБРАЦЬКА НАТАЛЯ ВОЛОДИМИРІВНА (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "ПАВЛОГРАДВУГІЛЛЯ" 3 52259 головками, за рахунок чого досягаються споживчі властивості - розширення області застосування гайковерта і більша надійність та зручність гайковерта. Поставлена задача вирішується тим, що у відомому гайковерті, який включає штангу, з розташованою співвісне на одному з її кінців головкою, і привід обертання з можливістю його переміщення вздовж поздовжньої осі штанги, відповідно до корисної моделі з протилежного кінця штанги співвісно встановлюють додаткову головку, при цьому обидві голівки жорстко з'єднують зі штангою. Причинно-наслідковий зв'язок між суттєвими ознаками корисної моделі та технічним результатом, що досягається, пояснюється наступним: конструктивне виконання штанги з можливістю співвісного встановлення в неї з протилежного кінця додаткової головки, дозволяє збільшити кількість голівок гайковерта одночасно розміщених на штанзі, що розширює область застосування гайковерта і дозволяє збільшити діапазон типорозмірів гайок, які можна закручувати (розкручувати) гайковертом, а жорстке з'єднання обох головок зі штангою виключає можливість нахилу останніх на шарнірах, що спрощує зв'язок між штангою та головками і збільшує надійність та зручність гайковерта. Комп’ютерна верстка Л.Купенко 4 Суть корисної моделі, гайковерт, пояснюється кресленнями: Фіг.1 - загальний вигляд гайковерта у зборі, Фіг.2 - вид зверху гайковерта у зборі. На Фіг.1 зображено штангу 1, на якій розміщений привід її обертання, наприклад, у вигляді фрикційного механізму 2 з важелем 3, головка 4 встановлена у штангу з одного з її кінців, додаткова головка 5 встановлена з протилежного кінця штанги. Працює пристрій таким чином: під час передачі зусилля з важеля 3 на фрикційний механізм 2 останній затискає штангу 1 і передає обертальний момент на жорстко встановлену в штанзі робочу головку 4. Аналогічним чином передається обертальний момент на додаткову головку 5, при цьому попередньо: розвертають штангу, фрикційний механізм вільно знімають зі штанги, перевертають, надівають знову і здійснюють закручування (розкручування) гайки. В залежності від того, яка головка працює і яку операцію виконують, розкручування чи закручування гайки, фрикційний механізм встановлюють тією чи іншою стороною так, щоб зусилля на важіль призводило до затискування штанги . Завдяки можливості вільного пересування фрикційного механізму по штанзі встановлюють найбільш зручне розміщення цього механізму для працівника під час виконання робіт по закручуванню (розкручуванню) гайки. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
