Пневматичний гайковерт

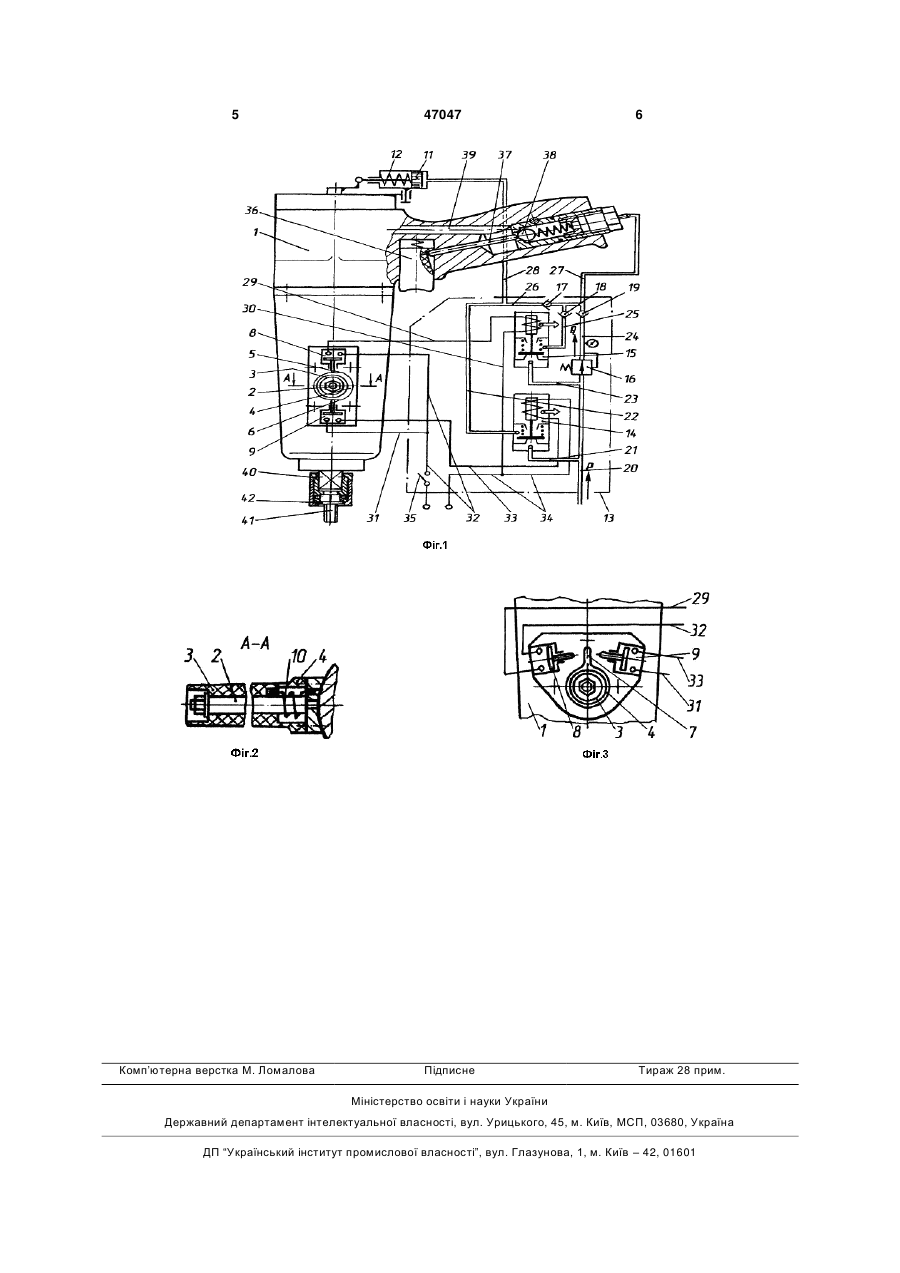

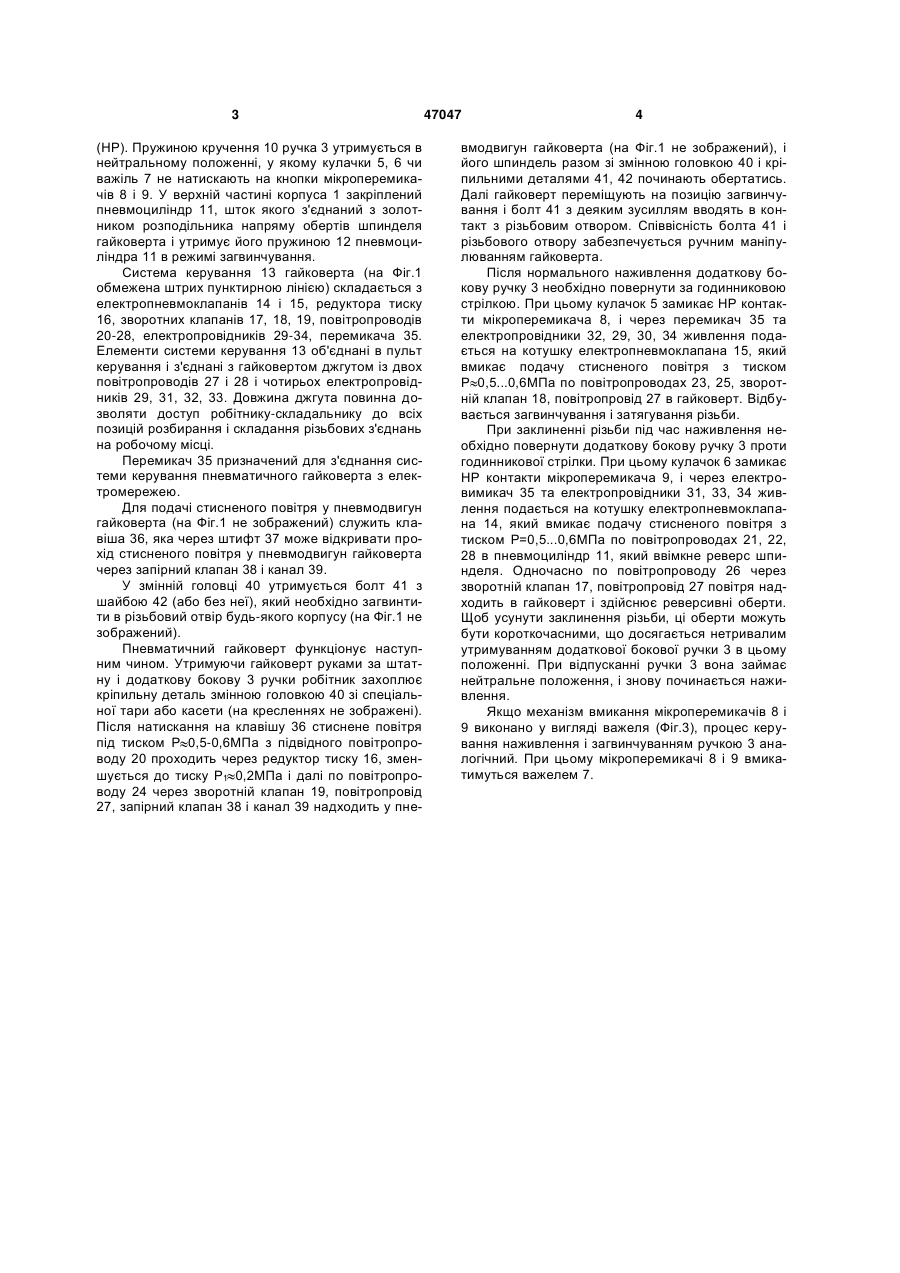

Пневматичний гайковерт, що містить корпус і додаткову бокову поворотну ручку з кулачком, мік 3 (HP). Пружиною кручення 10 ручка 3 утримується в нейтральному положенні, у якому кулачки 5, 6 чи важіль 7 не натискають на кнопки мікроперемикачів 8 і 9. У верхній частині корпуса 1 закріплений пневмоциліндр 11, шток якого з'єднаний з золотником розподільника напряму обертів шпинделя гайковерта і утримує його пружиною 12 пневмоциліндра 11 в режимі загвинчування. Система керування 13 гайковерта (на Фіг.1 обмежена штрих пунктирною лінією) складається з електропневмоклапанів 14 і 15, редуктора тиску 16, зворотних клапанів 17, 18, 19, повітропроводів 20-28, електропровідників 29-34, перемикача 35. Елементи системи керування 13 об'єднані в пульт керування і з'єднані з гайковертом джгутом із двох повітропроводів 27 і 28 і чотирьох електропровідників 29, 31, 32, 33. Довжина джгута повинна дозволяти доступ робітнику-складальнику до всіх позицій розбирання і складання різьбових з'єднань на робочому місці. Перемикач 35 призначений для з'єднання системи керування пневматичного гайковерта з електромережею. Для подачі стисненого повітря у пневмодвигун гайковерта (на Фіг.1 не зображений) служить клавіша 36, яка через штифт 37 може відкривати прохід стисненого повітря у пневмодвигун гайковерта через запірний клапан 38 і канал 39. У змінній головці 40 утримується болт 41 з шайбою 42 (або без неї), який необхідно загвинтити в різьбовий отвір будь-якого корпусу (на Фіг.1 не зображений). Пневматичний гайковерт функціонує наступним чином. Утримуючи гайковерт руками за штатну і додаткову бокову 3 ручки робітник захоплює кріпильну деталь змінною головкою 40 зі спеціальної тари або касети (на кресленнях не зображені). Після натискання на клавішу 36 стиснене повітря під тиском Р 0,5-0,6МПа з підвідного повітропроводу 20 проходить через редуктор тиску 16, зменшується до тиску Р1 0,2МПа і далі по повітропроводу 24 через зворотній клапан 19, повітропровід 27, запірний клапан 38 і канал 39 надходить у пне 47047 4 вмодвигун гайковерта (на Фіг.1 не зображений), і його шпиндель разом зі змінною головкою 40 і кріпильними деталями 41, 42 починають обертатись. Далі гайковерт переміщують на позицію загвинчування і болт 41 з деяким зусиллям вводять в контакт з різьбовим отвором. Співвісність болта 41 і різьбового отвору забезпечується ручним маніпулюванням гайковерта. Після нормального наживлення додаткову бокову ручку 3 необхідно повернути за годинниковою стрілкою. При цьому кулачок 5 замикає HP контакти мікроперемикача 8, і через перемикач 35 та електропровідники 32, 29, 30, 34 живлення подається на котушку електропневмоклапана 15, який вмикає подачу стисненого повітря з тиском Р 0,5...0,6МПа по повітропроводах 23, 25, зворотній клапан 18, повітропровід 27 в гайковерт. Відбувається загвинчування і затягування різьби. При заклиненні різьби під час наживлення необхідно повернути додаткову бокову ручку 3 проти годинникової стрілки. При цьому кулачок 6 замикає HP контакти мікроперемикача 9, і через електровимикач 35 та електропровідники 31, 33, 34 живлення подається на котушку електропневмоклапана 14, який вмикає подачу стисненого повітря з тиском Р=0,5...0,6МПа по повітропроводах 21, 22, 28 в пневмоциліндр 11, який ввімкне реверс шпинделя. Одночасно по повітропроводу 26 через зворотній клапан 17, повітропровід 27 повітря надходить в гайковерт і здійснює реверсивні оберти. Щоб усунути заклинення різьби, ці оберти можуть бути короткочасними, що досягається нетривалим утримуванням додаткової бокової ручки 3 в цьому положенні. При відпусканні ручки 3 вона займає нейтральне положення, і знову починається наживлення. Якщо механізм вмикання мікроперемикачів 8 і 9 виконано у вигляді важеля (Фіг.3), процес керування наживлення і загвинчуванням ручкою 3 аналогічний. При цьому мікроперемикачі 8 і 9 вмикатимуться важелем 7. 5 Комп’ютерна верстка М. Ломалова 47047 6 Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
