Гайковерт

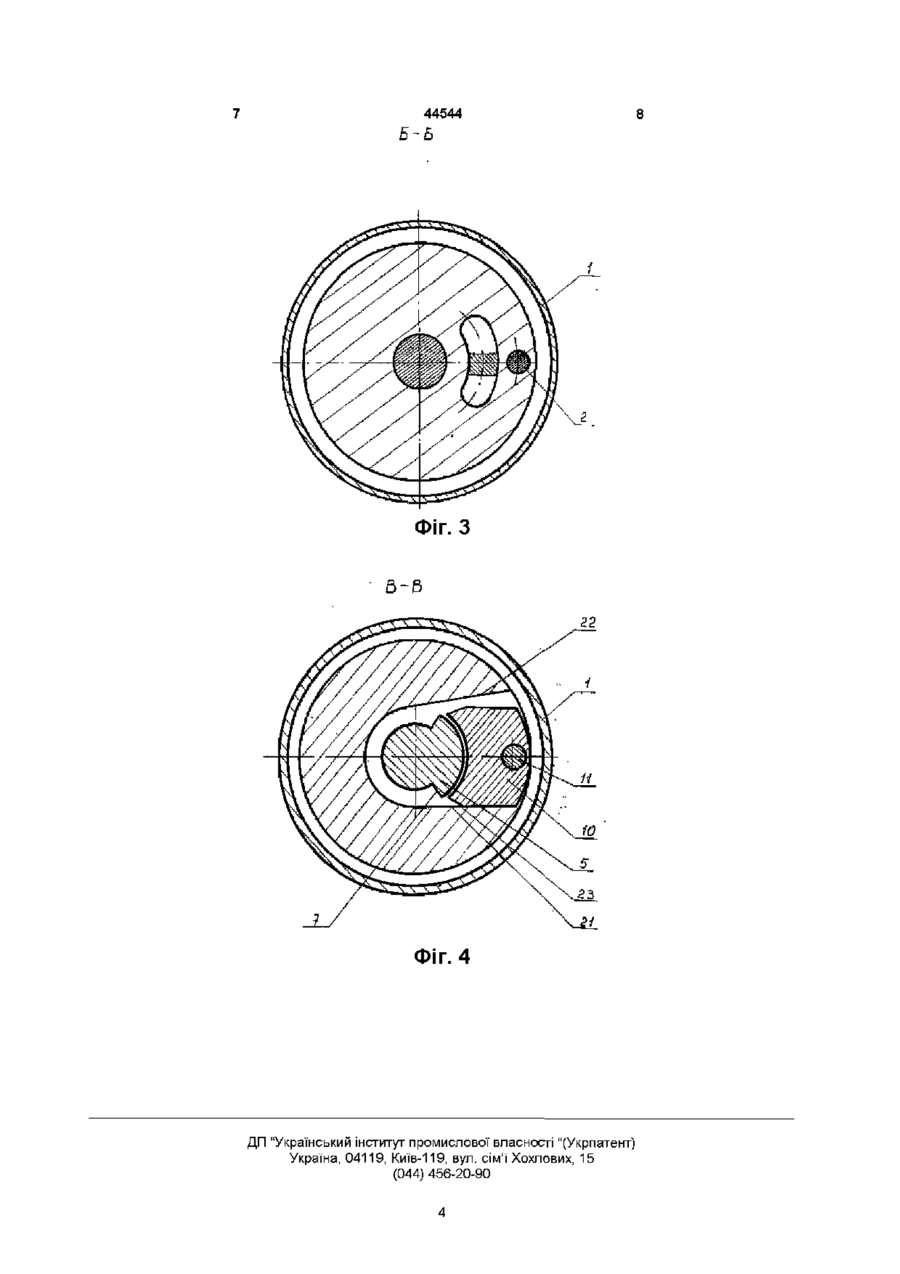

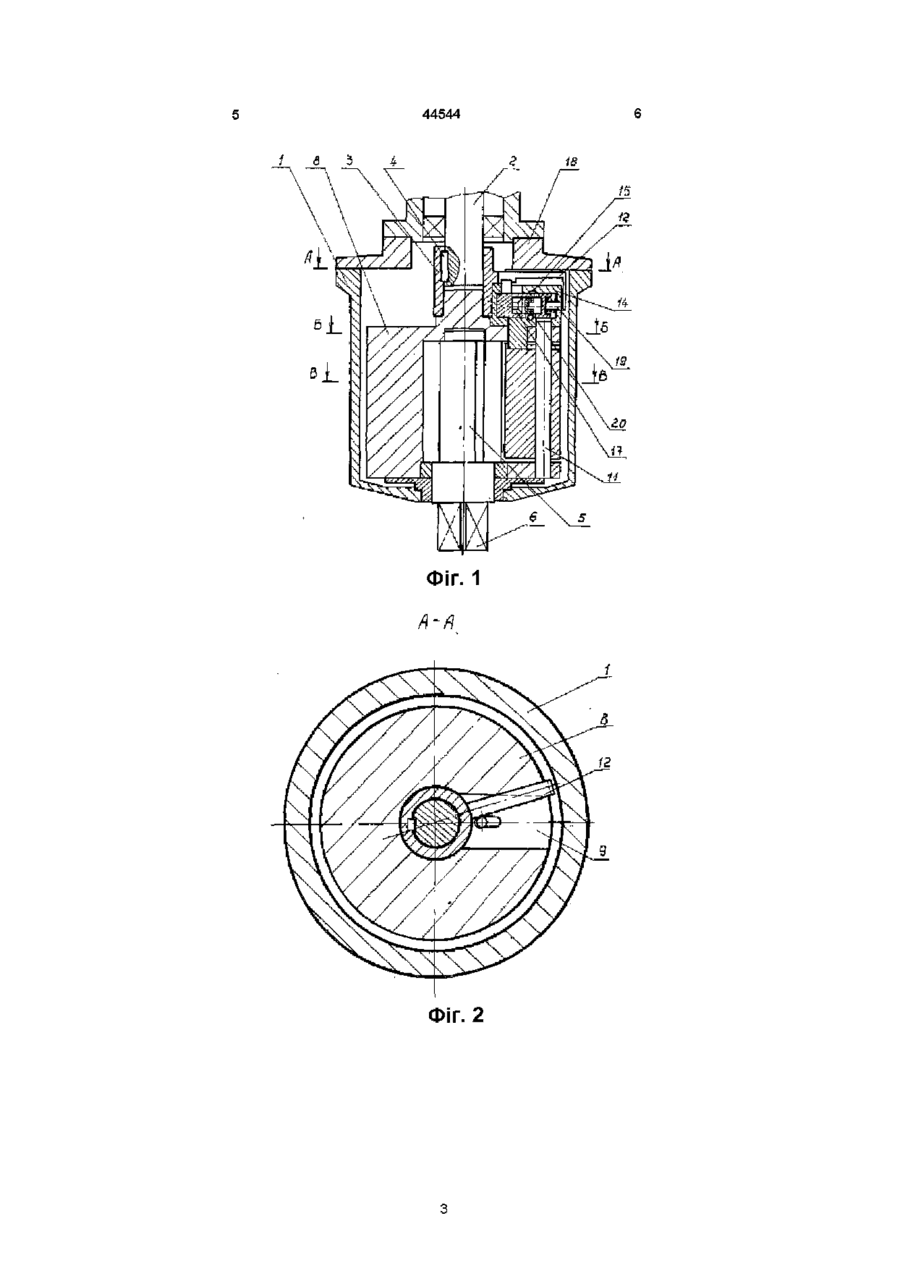

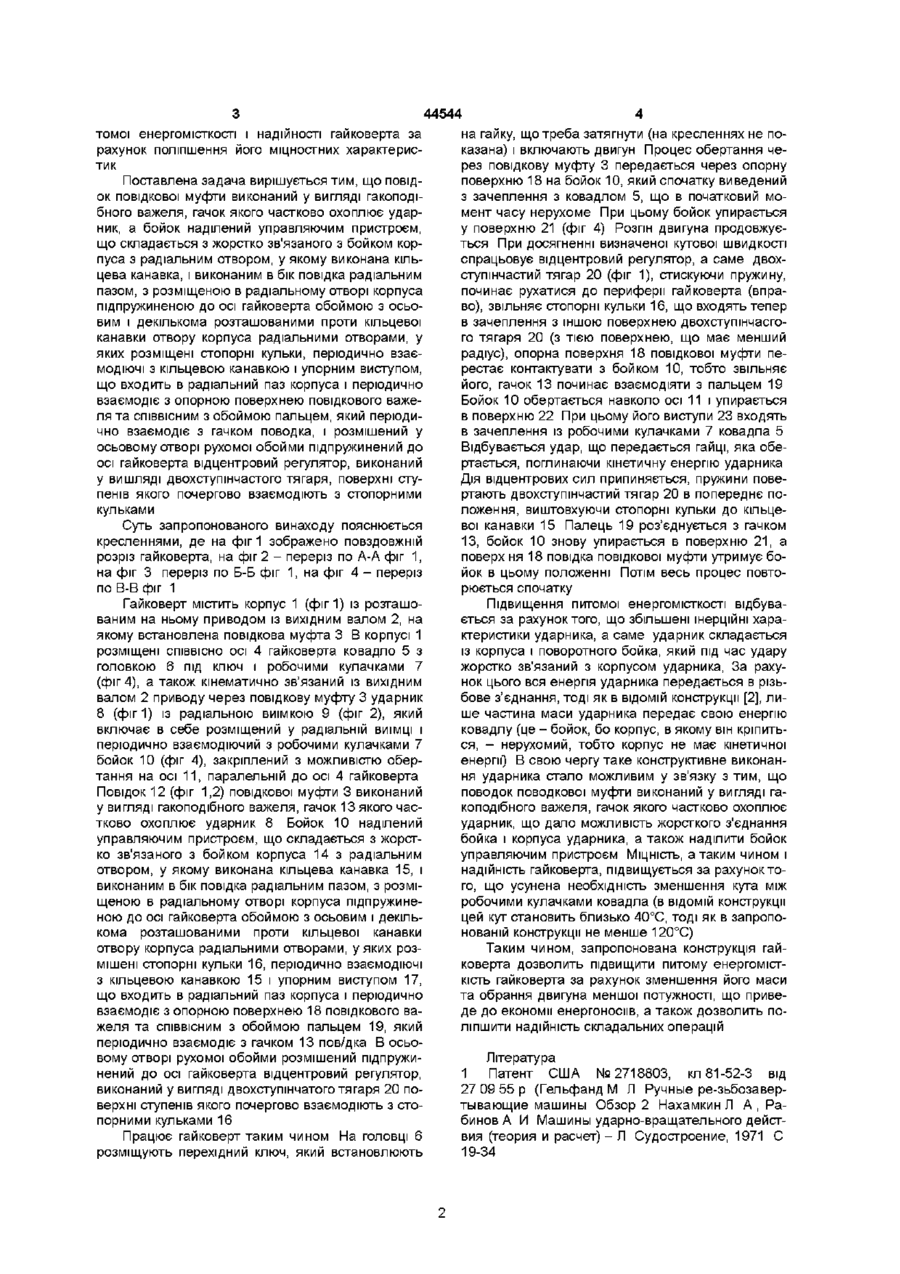

Гайковерт, що містить корпус з розташованим на ньому приводом з вихідним валом, на якому встановлена повідкова муфта, розміщені в корпусі СПІВВІСНО осі гайковерта ковадло з головкою під ключ і робочими кулачками, кінематично зв'язаний із вихідним валом приводу через повідкову муфту ударник із радіальною виїмкою, який включає в себе розміщений у радіальній виїмці і періодично взаємодіючий із робочими кулачками бойок, закріплений із можливістю обертання на осі, паралельній до осі гайковерта, який відрізняється тим, що повідок повідкової муфти виконаний у вигляді гако подібного важеля, гачок якого частково охоплює ударник, а бойок наділений управляючим пристроєм, що складається з жорстко зв'язаного з бойком корпуса з радіальним отвором, у якому виконана кільцева канавка, і виконаним в бік повідка радіальним пазом, з розміщеною в радіальному отворі корпуса підпружиненою до осі гайковерта обоймою з осьовим і декількома розташованими проти кільцевої канавки отвору корпуса радіальними отворами, у яких розміщені стопорні кульки, періодично взаємодіючі з кільцевою канавкою і упорним виступом, що входить в радіальний паз корпуса і періодично взаємодіє з опорною поверхнею повідкового важеля та СПІВВІСНИМ з обоймою пальцем, який періодично взаємодіє з гачком повідка, і розміщений у осьовому отворі рухомої обойми підпружинений до осі гайковерта відцентровий регулятор, виконаний у вигляді двоступеневого тягаря, поверхні ступенів якого почергово взаємодіють з стопорними кульками Винахід має відношення до пристроїв, які використовуються для складання-розбирання різьбових з'єднань, а саме, до механізованого інструменту ударно-імпульсної дії і може бути використаний під час монтажу або ремонту нафтохімічного, енергетичного, металургійного обладнання, різноманітних металевих конструкцій, а також в різних галузях машинобудування В сучасних умовах енергетичної кризи великого значення набуває використання надійного обладнання з малими витратами енергії при поліпшеній під ключ і робочими кулачками, кінематичне зв'язаний з вихідним валом приводу через повідкову мусрту ударник з радіальною виїмкою, який включає в себе розміщений у радіальній виїмці і періодично взаємодіючий із робочими кулачками бойок, закріплений з можливістю обертання на осі, паралельній до осі гайковерта В цій конструкції частково усунено вказаний вище недолік за рахунок зменшення кута виступу ковадла, що дозволяє здійснювати розгін двигуна за декілька обертів Але зменшення цього кута зменшує МІЦНІСТЬ виступів ковадла і приводить до зменшення надійності гайковерта в цілому Крім того, недоліком цієї конструкції являється те, що частина маси бойка не передає свою енергію на ковадло, а саме корпус, в якому закріплено ударник (тобто, бойок, що обертається навколо осі, паралельної до осі гайковерта) Вказана обставина приводить до того, що треба збільшувати масу бойка, або вибирати двигун більшої потужності А це в кінцевому рахунку зменшує питому енергомісткість гайковерта В основу винаходу поставлена задача підвищення пи МІЦНОСТІ Відома конструкція гайковерта [1], який використовується для складання різьбових з'єднань Недоліком цієї конструкції є те, що удар відбувається за один оберт, що значно знижує енергомісткість Найбільш близькою по технічній суті є конструкція гайковерта [2], що містить корпус з розташованим на ньому приводом з вихідним валом, на якому встановлена повідкова муфта, розміщені в корпусі СПІВІСНО осі гайковерта ковадло з головкою ю 44544 томої енергомісткості і надійності гайковерта за рахунок поліпшення його міцностних характеристик Поставлена задача вирішується тим, що повідок повідкової мусрти виконаний у вигляді гакоподібного важеля, гачок якого частково охоплює ударник, а бойок наділений управляючим пристроєм, що складається з жорстко зв'язаного з бойком корпуса з радіальним отвором, у якому виконана кільцева канавка, і виконаним в бік повідка радіальним пазом, з розміщеною в радіальному отворі корпуса підпружиненою до осі гайковерта обоймою з осьовим і декількома розташованими проти кільцевої канавки отвору корпуса радіальними отворами, у яких розміщені стопорні кульки, періодично взаємодіючі з кільцевою канавкою і упорним виступом, що входить в радіальний паз корпуса і періодично взаємодіє з опорною поверхнею повідкового важеля та СПІВВІСНИМ з обоймою пальцем, який періодично взаємодіє з гачком поводка, і розмішений у осьовому отворі рухомої обойми підпружинении до осі гайковерта відцентровий регулятор, виконаний у вишляді двохступінчастого тягаря, поверхні ступенів якого почергово взаємодіють з стопорними кульками Суть запропонованого винаходу пояснюється кресленнями, де на фіг 1 зображено повздовжній розріз гайковерта, на фіг 2 - переріз по А-А фіг 1, на фіг 3 переріз по Б-Б фіг 1, на фіг 4 - переріз по В-В фіг 1 Гайковерт містить корпус 1 (фиг 1) із розташованим на ньому приводом із вихідним валом 2, на якому встановлена повідкова муфта З В корпусі 1 розміщені СПІВВІСНО осі 4 гайковерта ковадло 5 з головкою 6 під ключ і робочими кулачками 7 (фіг 4), а також кінематично зв'язаний із вихідним валом 2 приводу через повідкову муфту 3 ударник 8 (фиг 1) із радіальною виїмкою 9 (фіг 2), який включає в себе розміщений у радіальній виїмці і періодично взаємодіючий з робочими кулачками 7 бойок 10 (фіг 4), закріплений з можливістю обертання на осі 11, паралельній до осі 4 гайковерта Повідок 12 (фіг 1,2) повідкової мусрти 3 виконаний у вигляді гакоподібного важеля, гачок 13 якого частково охоплює ударник 8 Бойок 10 наділений управляючим пристроєм, що складається з жорстко зв'язаного з бойком корпуса 14 з радіальним отвором, у якому виконана кільцева канавка 15, і виконаним в бік повідка радіальним пазом, з розміщеною в радіальному отворі корпуса підпружиненою до осі гайковерта обоймою з осьовим і декількома розташованими проти кільцевої канавки отвору корпуса радіальними отворами, у яких розмішені стопорні кульки 16, періодично взаємодіючі з кільцевою канавкою 15 і упорним виступом 17, що входить в радіальний паз корпуса і періодично взаємодіє з опорною поверхнею 18 повідкового важеля та СПІВВІСНИМ з обоймою пальцем 19, який періодично взаємодіє з гачком 13 пов/дка В осьовому отворі рухомої обойми розмішений підпружинении до осі гайковерта відцентровий регулятор, виконаний у вигляді двохступінчатого тягаря 20 поверхні ступенів якого почергово взаємодіють з стопорними кульками 16 Працює гайковерт таким чином На головці 6 розміщують перехідний ключ, який встановлюють на гайку, що треба затягнути (на кресленнях не показана) і включають двигун Процес обертання через повідкову муфту 3 передається через опорну поверхню 18 на бойок 10, який спочатку виведений з зачеплення з ковадлом 5, що в початковий момент часу нерухоме При цьому бойок упирається у поверхню 21 (фіг 4) Розгін двигуна продовжується При досягненні визначеної кутової швидкості спрацьовує відцентровий регулятор, а саме двохступінчастии тягар 20 (фіг 1), стискуючи пружину, починає рухатися до периферії гайковерта (вправо), звільняє стопорні кульки 16, що входять тепер в зачеплення з іншою поверхнею двохступінчасгого тягаря 20 (з тією поверхнею, що має менший радіус), опорна поверхня 18 повідкової мусрти перестає контактувати з бойком 10, тобто звільняє його, гачок 13 починає взаємодіяти з пальцем 19 Бойок 10 обертається навколо осі 11 і упирається в поверхню 22 При цьому його виступи 23 входять в зачеплення із робочими кулачками 7 ковадла 5 Відбувається удар, що передається гайці, яка обертається, поглинаючи кінетичну енергію ударника Дія відцентрових СИЛ припиняється, пружини повертають двохступінчастии тягар 20 в попереднє положення, виштовхуючи стопорні кульки до кільцевої канавки 15 Палець 19 роз'єднується з гачком 13, бойок 10 знову упирається в поверхню 21, а поверх ня 18 повідка повідкової муфти утримує бойок в цьому положенні Потім весь процес повторюється спочатку Підвищення питомої енергомісткості відбувається за рахунок того, що збільшені інерційні характеристики ударника, а саме ударник складається із корпуса і поворотного бойка, який під час удару жорстко зв'язаний з корпусом ударника, За рахунок цього вся енергія ударника передається в різьбове з'єднання, тоді як в ВІДОМІЙ конструкції [2], лише частина маси ударника передає свою енергію ковадлу (це - бойок, бо корпус, в якому він кріпиться, - нерухомий, тобто корпус не має кінетичної енергії) В свою чергу таке конструктивне виконання ударника стало можливим у зв'язку з тим, що поводок поводкової мусрти виконаний у вигляді гакоподібного важеля, гачок якого частково охоплює ударник, що дало можливість жорсткого з'єднання бойка і корпуса ударника, а також наділити бойок управляючим пристроєм МІЦНІСТЬ, а таким чином і надійність гайковерта, підвищується за рахунок того, що усунена необхідність зменшення кута між робочими кулачками ковадла (в ВІДОМІЙ конструкції цей кут становить близько 40°С, тоді як в запропонованій конструкції не менше 120°С) Таким чином, запропонована конструкція гайковерта дозволить підвищити питому енергомісткість гайковерта за рахунок зменшення його маси та обрання двигуна меншої потужності, що приведе до економії енергоносіїв, а також дозволить поліпшити надійність складальних операцій Література 1 Патент США №2718803, кл 81-52-3 від 27 09 55 р (Гельфанд М Л Ручные ре-зьбозавертывающие машины Обзор 2 Нахамкин Л А , Рабинов А И Машины ударно-вращательного действия (теория и расчет) - Л Судостроение, 1971 С 19-34 44544 ФІГ. 1 Фіг. 2 44544 Б-Ь Фіг. 4 ДП "Український інститут промислової власності "(Укрпатент) Україна, 04119, Київ-119, вул. сім'ї Хохлових, 15 (044) 456-20-90
