Ударний гайковерт

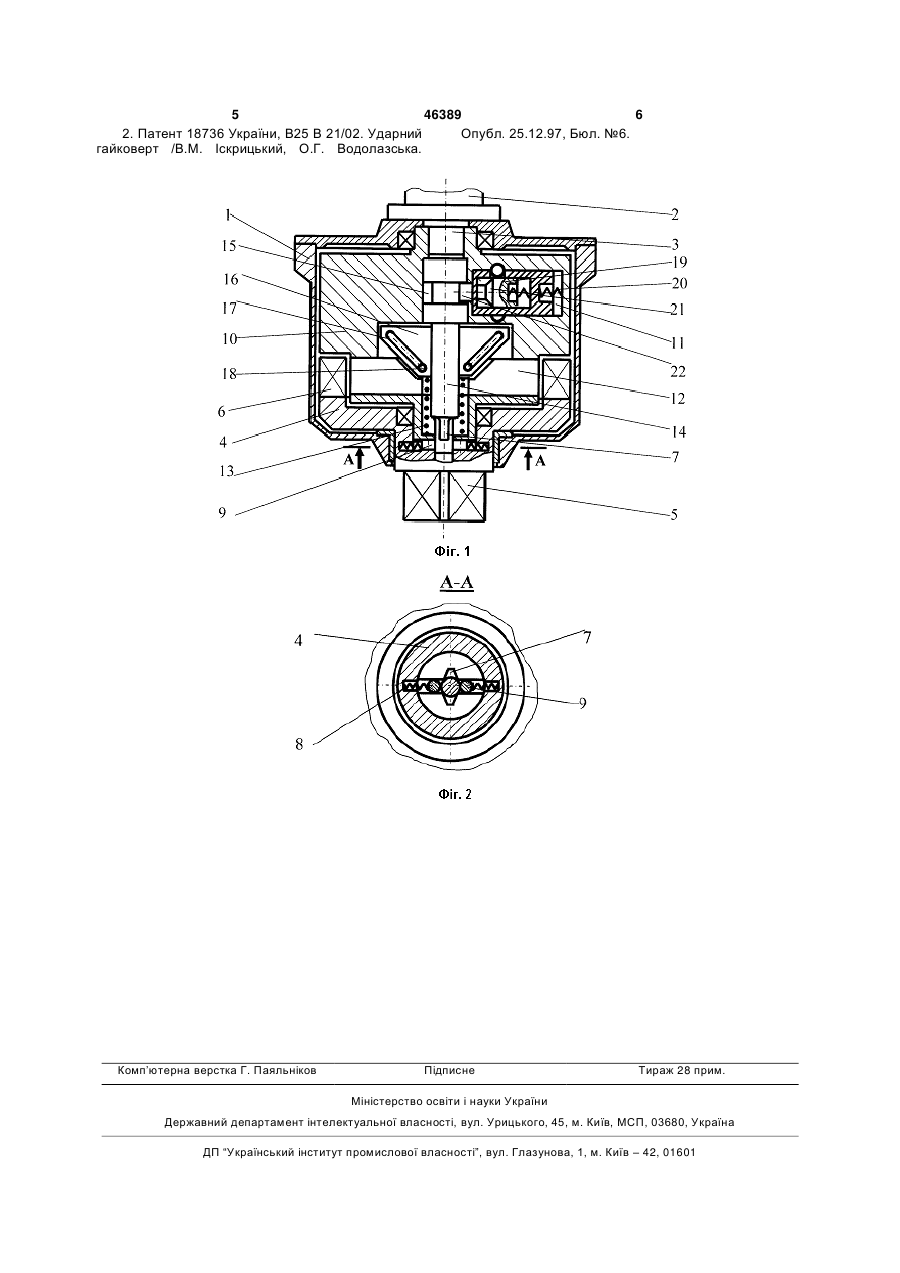

Ударний гайковерт, який вміщує корпус з розташованим на ньому приводом з вихідним валом, розміщені в корпусі співвісно осі гайковерта ковадло з головкою під ключ на одному кінці і робочими кулачками на іншому, орієнтуючий пристрій, установлений в ковадлі, кінематично пов'язаний з вихідним валом приводу ударник з радіальним отвором і радіальними пазами, в яких розміщені бойки, періодично взаємодіючі із робочими кулач 3 46389 4 в якій розташований підпружинений до цієї осі відбоковою поверхнею тангенціального паза 15 центровий регулятор з рухомим пальцем, признацентрального валика 14. ченим для взаємодії з боковою поверхнею тангенПрацює гайковерт таким чином. На головці 5 ціального паза центрального валика. розміщують перехідний ключ, який встановлюють Недоліком відомого ударного гайковерта явна гайку, що треба затягнути (на кресленнях не ляється конструктивна складність ударника, що показана) і включають привод 2 гайковерта. Прозбільшує його масогабаритні характеристики і нецес обертання через вихідний вал 3 передається достатня надійність, що обумовлена необхідністю ударнику 10. Під дією відцентрових сил бойки 12 шарнірного з'єднання важелей з рухомим елеменнамагаються вийти з радіальних пазів ударника, том, бо в результаті ударної взаємодії з ковадлом але утримуються в попередньому положенні підпвідбувається послаблення міцності цього з'єднанружиненим центральним валиком 14, в тангенціаня за рахунок збільшення зазорів, що приводить льний паз 15 якого входе палець 22 відцентрового нерідко до руйнування шарнірного з'єднання і варегулятора 21. Розгін двигуна продовжується. При желей в процесі експлуатації ударного гайковерта. досягненні визначеної кутової швидкості спрацьоВ основу корисної моделі поставлена задача вує відцентровий регулятор, звільняючі від стопоудосконалення конструкції при підвищенні питомої ріння фіксатор 19, що дозволяє центральному енергоємності і надійності гайковерта за рахунок валику 14 переміщуватись в осьовому напрямку поліпшення його міцностних характеристик. вниз. В визначеному орієнтованому положенні Поставлена задача вирішується тим, що ваколи управляючі елементи 7 центрального валика желі виконані у вигляді розміщених в діаметраль14, стискуючі пружини 8, розмістяться між роликаній площині ударника і жорстко з'єднаних з ми 9 орієнтуючого пристрою, центральний валик центральним валиком, пластинок, які містять роз14 взаємодіючі пазами 17 важелів 16 зі штифтами ташовані під гострим кутом до осі гайковерта з 18 бойків 12, дозволяє останнім рухатись в радіавіддаленням від цієї осі у напрямку його приводу льних пазах до зачеплення з робочими кулачками пази, а бойки оснащені розміщеними біля їх торців 6 ковадла 4. Відбувається удар, що передається штифтами, призначеними для взаємодії бойків з гайці, яка обертається, поглинаючи кінетичну енепазами пластинок ргію ударника. Дія відцентрових сил припиняється, Запропоноване рішення забезпечує зменшенпружина 13 повертає в попереднє положення ня осьових розмірів ударника за рахунок усунення центральний валик 14 з пластинками 16 і бойками обертального переміщення важелів навколо осі їх 12, а пружина 20 - відповідно палець 22 фіксатора закріплення, а це дає можливість підвищити пито19. Палець 22 входить в тангенціальний паз 15 і му енергоємність і надійність гайковерта при знову упирається в бокову поверхню центрального спрощенні його конструкції. валика 14, який утримує бойки 12 в потрібному Суть запропонованої корисної моделі пояснюположенні. Потім весь процес повторюється споється кресленнями, на яких зображено: чатку. фіг.1 - повздовжній розріз гайковерта, В запропонованій конструкції ударного гайкофіг. 2 - переріз по А-А фіг. 1. верта підвищення питомої енергоємності відбуваУдарний гайковерт містить корпус 1 з розтається за рахунок того, що зменшені осьові розміри шованим на ньому приводом 2 з вихідним валом 3, його ударника, а саме: в ударнику не потрібно перозміщені в корпусі 1 співосно осі гайковерта коредбачати зайве місце у вертикальній площині для вадло 4 з голівкою під ключ 5 на одному кінці і рообертального переміщення важелів навколо осі їх бочими кулачками 6 на іншому і орієнтуючий призакріплення. В свою чергу таке конструктивне вистрій, виконаний у вигляді управляючих елементів конання ударника стало можливим у зв'язку з тим, 7 і підпружиненого пружинами 8 роликів 9. В коващо важелі виконані у вигляді розміщених в діаметдлі 4 установлений кінематичне пов'язаний з вихіральній площині ударника і жорстко з'єднаних з дним валом 3 приводу 2 ударник 10 з радіальним центральним валиком 14 пластинок 16, які містять отвором 11 і радіальними пазами, в яких розміщевиконані під гострим кутом до осі гайковерта з відні бойки 12, періодично взаємодіючі із робочими даленням від цієї осі у напрямку його приводу пази кулачками 6 ковадла 4. Співосно ударнику 10 17, а бойки оснащені розміщеними біля їх торців встановлено підпружинений пружиною 13 відносно штифтами 18 за допомогою яких вони взаємодіють ковадла центральний валик 14 з тангенціальним з пазами пластинок. Таке виконання важелів значпазом 15. З центральним валиком 14 з'єднані вано спрощує не лише конструкцію гайковерта, а і желі, які виконані у вигляді розміщених в діаметрозрахунки його параметрів. При цьому усунення ральній площині ударника 10 і жорстко з'єднаних з шарнірного з'єднання з центральним валиком прицентральним валиком 14 пластинок 16, які містять водить до підвищення міцності, а, в цілому, надійрозташовані під гострим кутом до осі гайковерта з ності гайковерта. віддаленням від цієї осі у напрямку його приводу 2 Таким чином, запропонована конструкція гайпази 17. Важелі також з'єднані з відповідними бойковерта дозволить підвищити питому енергоємками, що оснащені розміщеними біля їх торців ність гайковерта за рахунок зменшення його маси штифтами 18, призначеними для взаємодії бойків та обрання двигуна меншої потужності, що приве10 з пазами 17 пластинок 16. В радіальному отворі де до економії енергоносіїв, а також дозволить 11 ударника 10 розміщено підпружинений до осі поліпшити надійність складальних операцій. гайковерта фіксатор 19 з внутрішньою порожниДжерела інформації: нею, в якій розташований піднружинений пружи1. Нахамкин Л. А., Рабинов А. И. Машины уданою 20 до цієї осі відцентровий регулятор 21 з рно-вращатедьного действия (теория и расчет). рухомим пальцем 22, призначеним для взаємодії з Л.: Судостроение, 1971. -С. 19-34. 5 46389 6 2. Патент 18736 України, В25 В 21/02. Ударний Опубл. 25.12.97, Бюл. №6. гайковерт /В.М. Іскрицький, О.Г. Водолазська. Комп’ютерна верстка Г. Паяльніков Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
